三、维修信息
    维修信息1：
    在实际维修中经常会碰到220车系后备箱盖开度只能到一半高度的情况，一般情况下是由于开度限制作用所致，对于不同的车型配置处理方法也不尽相同，以下是经常使用的几种操作方法，可以借鉴：
    ·开度限制
    如果后备箱盖关闭时遥控开启后备箱盖释放开关（S20/s16）持续操作5s，那么开度限制激活；如果遥控开启后备箱盖释放开关（S20/s16）再次操作5s，那么开度限制取消。该功能激活时，后备箱盖只能开启到限定位置。
·从仪表内部取消开度限制功能
    对于220后期的改进车型，在仪表设置菜单内有关于后备箱盖打开角度限制的功能，可以通过更改设置参数的方法取消开度限制功能。
    ·通过DAS诊断仪对后备箱盖的开度进行初始化操作
    DAS诊断仪→PSE气动控制模块→“激活”菜单→选择“对后备箱盖遥控关闭进行标准化” →按照界面提示进行操作→将后备箱盖打开，手动将其推到打开极限位置→按“F3”确认操作→按后备箱盖上的关闭按钮，关闭后备箱盖即可。
    维修信息2：
    在更换PSE控制模块A37时需注意，对PSE控制模块A37的连接管路接口时应将其总接头分两列去除，若单独拆连接管路有造成混乱的可能（图22）。

    维修信息3：

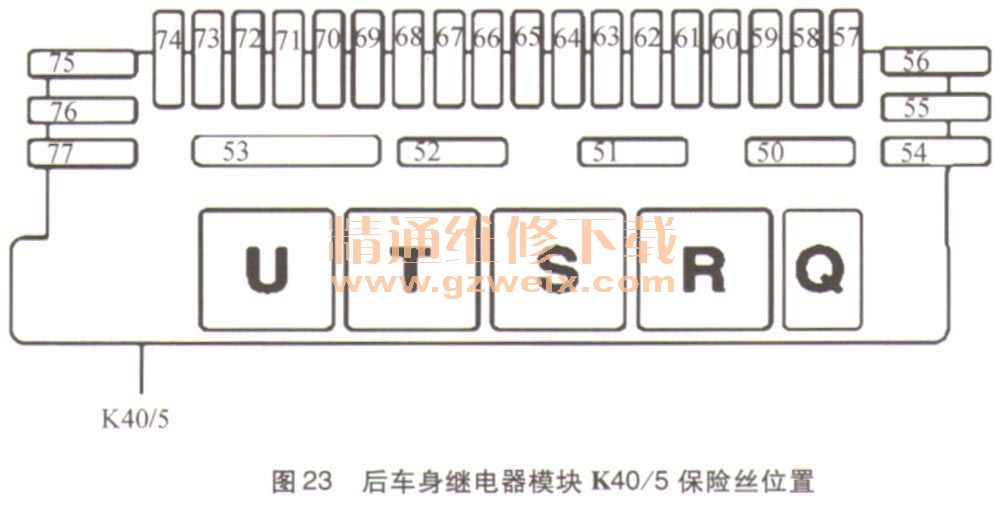

    在维修门锁辅助关闭（门吸）故障时，要确定故障源是PSE泵本身故障或是部件和气动管路泄漏故障。对于某些状态下的功能失效可以通过断电重置的方法解决。PSE泵的电源供给经由后车身继电器模块K40/S的F62号20A保险丝，具体位置如图23所示。

    在下列条件下PSE控制模块A37关闭：
  达到何服门锁系统的最大压力一定安全时间期限已满和／或已不再存在请求信号。如果超出后备箱盖安全时间的两倍，PSE控制模块A37会识别为故障并取消后备箱盖的伺服门锁系统功能。只有在PSE控制模块A37与电路30已断开后才能通过伺服门锁系统重新锁闭后备箱盖。
    维修信息4：
    在日常对车辆PSE系统维修当中有一个比较常见的故障现象：配置遥控锁止后备箱盖（RTL）系统的车辆在进行“打开后备箱盖”的操作时，后备箱盖解锁后无法弹起或弹起高度过低（非开度限制功能启用）。遇到这种情况需要首先检查RTL液压泵M51液压油液位是否正常（特殊情况下可以用ATF油代替），必要时修正。另外，应重点检查后备箱盖两侧的支撑杆状况，由于撑杆力度不足而造成的“后备箱盖无法弹起”或“后备箱盖弹起后无法保持”症状是比较常见的故障。
