（五）遥控关闭和开启后备箱盖系统RTL/RTR
（1）遥控开启后备箱盖系统（RTR）
遥控开启后备箱盖（RTR）部件位置分布图（图8）。
（2）遥控开启后备箱盖（RTR）功能（图9）

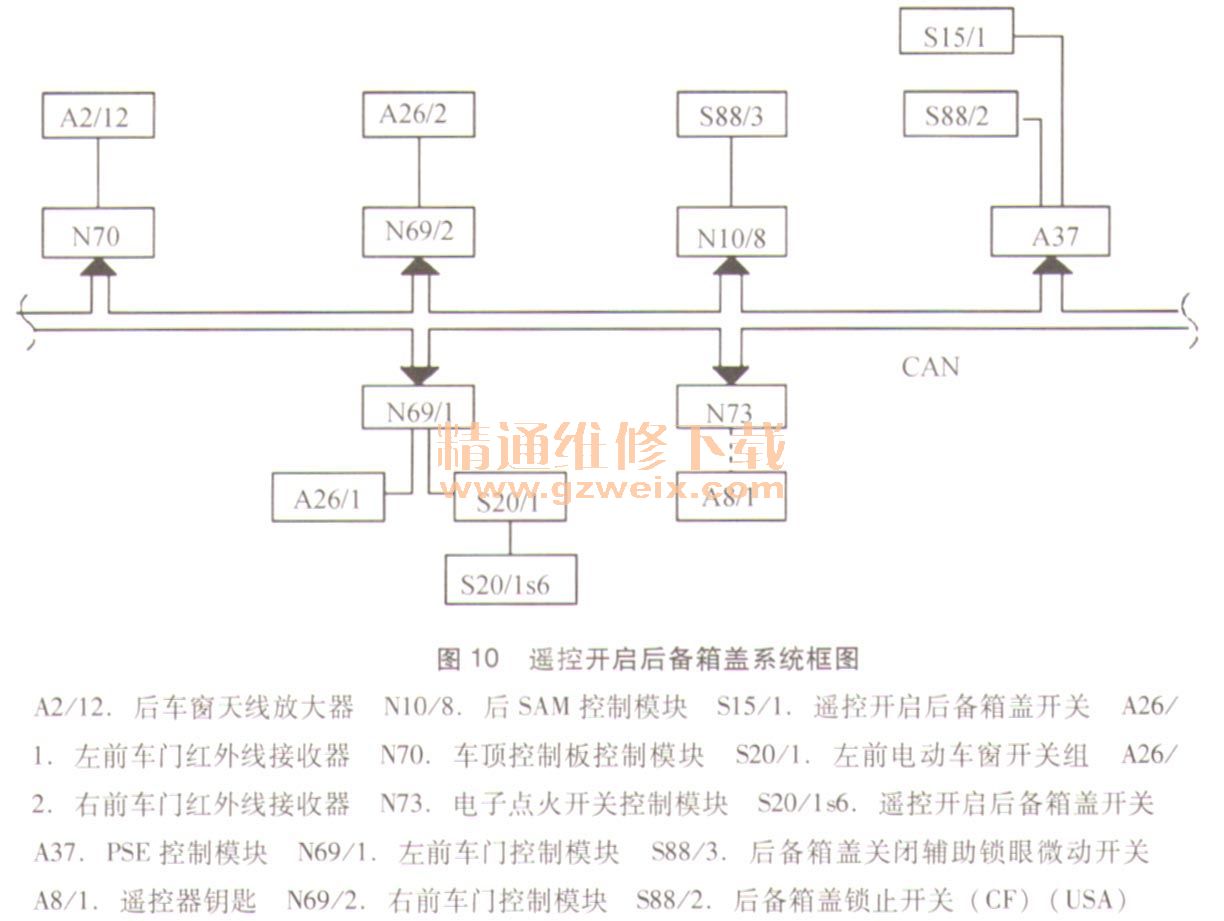

（3）遥控开启后备箱盖（RTR）系统框图（图10）。
中央锁止系统的状态决定是否能够使用不同的功能开启后备箱盖。不管中央锁止系统的状态如何，总可使用手动钥匙锁止或解锁后备箱盖。可使用遥控器钥匙开启后备箱盖、使用驾驶员车门上的遥控开启后备箱盖开关S20/ 1 s6开启后备箱盖、按下后备箱盖锁中的锁头手动打开后备箱盖。
（4）使用遥控钥匙开启后备箱盖功能。
按下“开启后备箱盖”按钮，遥控器钥匙通过无线电频率或红外线向车内相应接收器发送信号（。接收器接收信号并将内容作为CAN信息传至电子点火开关N73。电子点火开关N73检查进人认可。如果进行许可获得授权，电子点火开关N73经由CAN向PSE控制模块A37发送开启后备箱盖命令。PSE控制模块A37气动开启后备箱盖。
按下按钮时，遥控钥匙首先发出一个无线频率RF信号，接着发出一个红外线IR信号。信号包含一个检查进入认可的代码和一个执行功能的命令。无线电频率遥控器具有更大传送范围。IR传输需要将遥控钥匙定位到一个车门把手上。
无线频率遥控信号通过后车窗天线接收。位于车顶后车窗天线放大器A2/12内的接收器将无线电信号转换为数据信号。车顶控制板控制模块N70通过数据总线接收数据信号。红外线信号由左前车门IR接收器A26/1或右前车门IR接收器A26/2接收。与相应接收器连接的控制模块计算信号的值。进入认可代码和信号中的遥控命令作为CAN信息传送到电子点火开关N73。电子点火开关N73检查进人认可代码，如果代码正确，将相应命令发送至CAN总线。
（5）手动开启后备箱盖功能（图11）。
如果后备箱盖位于00位置（1），按下锁头时，遥控后备箱释放开关（S15/1）促动。PSE控制模块（组合式）（A37）识别开关的动作。车辆被全部解锁时PSE控制模块（组合式）（A37）气动开启后备箱盖。
（6）使用机械钥匙锁止／解锁后备箱盖。
机械钥匙可用于旋转后备箱锁的锁头。后备箱锁在0°位置（1）被机械解锁。如果车辆未被中央锁止，后备箱盖可手动开启。即使车辆已被中央锁止，将钥匙向左旋转30°（2）并按下锁头也可使后备箱锁被机械开启。钥匙在此位置不能取出。钥匙向右旋转，锁头运动至90°位置（3）。钥匙可在此位置取下。后备箱锁机械锁止。无论是手动、使用遥控器钥匙还是遥控后备箱盖释放开关（S20/1s6）（关闭功能），均不能开启。
（7）使用车内开关开启后备箱盖功能。
后备箱盖可使用遥控后备箱释放开关（S20/1 s6）从车辆乘客舱开启。遥控后备箱释放开关（S20/1 s6）的操作信息由左前车门控制模块N69/1识别。如果开关功能解除，左前车门控制模块N69/1通过CAN总线向PSE控制模块A37发送开启后备箱盖的命令。如果后备箱锁未处于与锁头90°的位置，PSE控制模块A37气动开启后备箱盖。
（8）伺服门锁系统锁止后备箱盖的功能。
伺服门锁系统在后备箱盖刚开始卡人时即将其完全关闭。后备箱盖处于初始卡人位置时，后备箱盖关闭辅助锁眼微动开关（S88/3）内的触点打开。这一情况由后SAM控制模块N10/8识别。后SAM控制模块 N10/8通过CAN总线将该开关状态向PSE控制模块（组合式）（A37）发送。PSE控制模块（组合式）（A37）促动后备箱盖锁上的电磁阀。电磁阀接通至伺服门锁系统气动促动器的气动管路。后备箱盖锁的伺服门锁系统气动促动器从PSE控制模块（组合式）（A37）接收压力。将后备箱盖移至最终关闭位置。
2．遥控锁止后备箱盖RTL功能
（1）遥控锁止后备箱盖（RTL）控制功能概述（图12）。
与遥控开启后备箱盖（RTR）相比，遥控锁止后备箱盖（RTL）功能具有更大的操作便捷性。遥控锁止后备箱盖（RTL）功能可以以液压方式开启和关闭后备箱盖。配备了遥控锁止后备箱盖（RTL）功能的车型具有附加的液压装置、传感器和附加操作开关。电子部件的位置和联网与遥控开启后备箱盖（RTR）功能的一般状况相对应。与遥控开启后备箱盖（RTR）相对比，遥控锁止后备箱盖（RTL）功能扩展在框图中被加注虚线显示。
通过以下控制开关可以启动后备箱盖开启的液压操作：使用遥控器钥匙（A8/1）、使用车内遥控开启后备箱盖开关（S20/1 s6）、使用后备箱盖上的后备箱盖开启开关（S15/1）。
开度限制：如果后备箱盖关闭时遥控开启后备箱盖开关（S20/s16）持续操作5s，那么开度限制激活；如果遥控开启后备箱盖开关（S20/s 16）再次操作5s，那么开度限制取消。该功能激活时，后备箱盖只能开启到限定位置。
可以通过以下开关以液压方式关闭后备箱盖：
在车内使用遥控开启后备箱盖开关（S20/1 s6）、在后备箱盖上使用RTL按钮（S62/26），基于安全理由不能使用遥控器钥匙（AS/1）遥控关闭后备箱盖。
在液压关闭操作中，液压系统仅将后备箱盖关闭到适当的位置以使后备箱盖能够通过自重自动啮合到卡子中。RTL液压泵（M51）在后备箱盖与卡子啮合之前关闭。然后电动关闭系统最终关闭后备箱盖。开启和关闭的整个控制过程由PSE控制模块A37执行。PSE控制模块A37扫描后备箱盖开度检测传感器B24/16并通过后备箱盖继电器K69/1、后备箱盖关闭继电器K69/2和液压泵M51促动。这两个继电器负责促动液压泵M51的电动电机，将其开启和关闭以及更改其旋转方向。关闭时，液压泵M51的两个端子接地。要开启后备箱盖，一个液压泵M51端子要由后备箱盖开启继电器K69/1从接地状态转而连接到端子30。关闭时，后备箱盖关闭继电器K69/2将液压泵M51上的相应连接从接地转而连接到端子30。液压泵M51在液压油缸中积蓄压力。多节铰链用于将液压油缸的直线动作转换为旋转动作，这样就可以利用液压开启和关闭后备箱盖。通过安装的两个气压伸缩柱缓解后备箱盖的重量。
