（2）遥控锁止后备箱盖（RTL）主要部件概述。
    ①液压泵RTL（M51）（图16）。

    液压泵RTL（M51）位于后备箱内右侧底部蓄电池后方的泡沫垫内。其工作任务是为液压油缸提供压力以通过液压打开和关闭后备箱盖。液压缸内的油如果出现泄漏或变质，可以采用红色的ATF油替代添加。
    ②液压油缸。

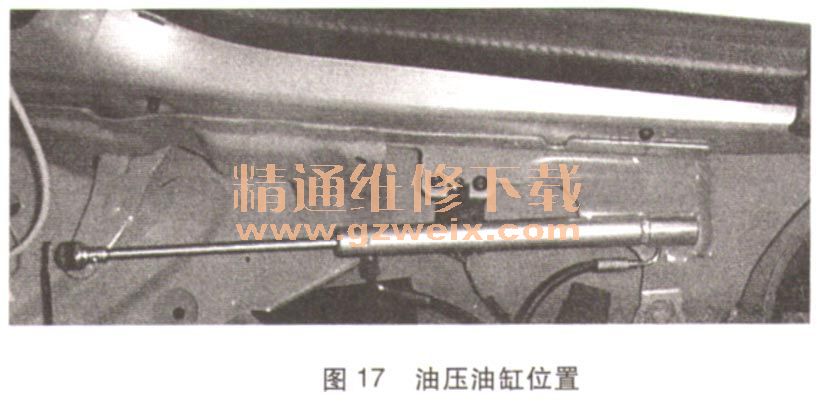

    液压油缸位于后备箱内右上方镶板后（图17）。系统通过液压油缸向多接头铰链施加力量以打开和关闭后备箱盖。液压油缸是本身带双液压管路的液压油缸。

    ③气压伸缩支柱。
    气压伸缩支柱在后备箱盖下面（图18），左右各一根。用于缓解后备箱盖的重量，处于打开位置时，为举起后备箱盖提供部分力量和支撑。

    ④后备箱盖开度检测传感器。
    后备箱盖开度检测传感器B24/16位于后备箱内右侧多接头铰链下方（图19）。后备箱盖开度检测传感器记录在发生故障时记录后备箱盖的速度变化后备箱盖开度检测传感器，功能限定停止位置的记录，记录后备箱盖运动速度的变化。

    ⑤后备箱盖继电器。

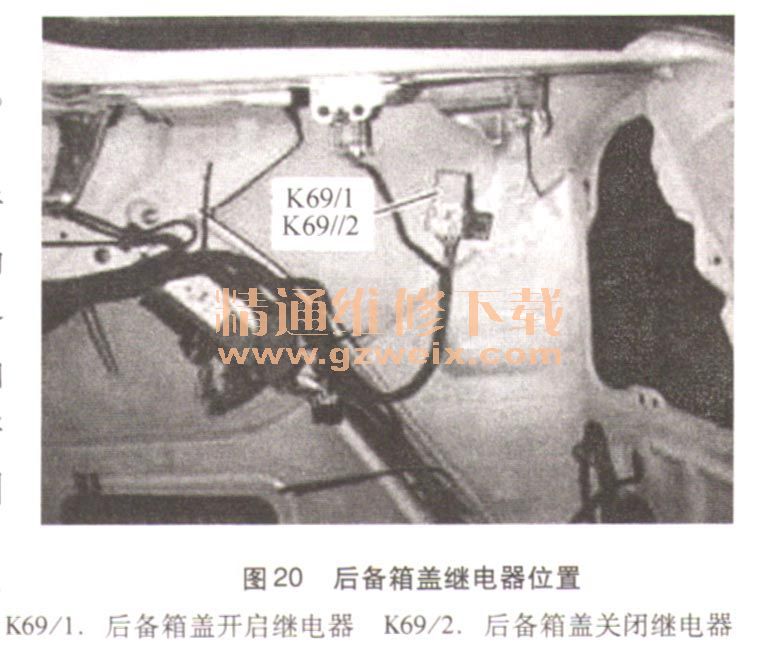

后备箱盖开启继电器（K69/1）和后备箱盖关闭继电器（K69/2）位于后备箱右侧镶板后的通用插入式插座内（图20）。开启和关闭液压泵M51通过切换触点的不同位置选择液压泵M51的旋转方向。每个继电器包括接头“接地”与接头“30”之间的转换开关和继电器线圈。继电器线圈由气动控制模块（组合式）（A37）直接驱动。

    ⑥后备箱盖锁。
    后备箱盖锁由锁销和锁头两个部件组成。后备箱盖开启开关S15/1位于锁头上（图21），同样后备箱盖锁止开关588/2也位于锁头上。锁销固定后备箱盖关闭辅助锁眼微动开关（S88/3）。后备箱盖状态通过遥控后备箱盖释放开关（S20/1s6）内的LED显示。如果后备箱盖开启，后备箱盖关闭辅助锁眼微开关（S88/3）关闭。此开关状态由后SAM控制模块（N10/8）读取。

    后SAM控制模块（N10/8）向左前车门控制模块（N69/1）发送相应的CAN信息。左前车门控制模块（N69/1）驱动遥控后备箱盖释放开关（S20/ 1 s6）内的LED。如果按钮灯光（接头58d）开启，则LED由低电流启动（日／夜交替）。
    后备箱盖锁功能：
    后备箱盖锁的锁头通过接杆与锁销机械地连接在一起。可以使用气动促动器通过气动作用或用接杆通过机械作用将锁打开。后备箱盖关闭辅助锁眼微动开关S88/3状态由后SAM控制模块N10/8读取。后备箱盖关闭辅助锁眼微动开关S88/3状态指示后备箱盖是否已打开或关闭。将锁头转至0°位置，可以促动遥控开启后备箱盖开关S15/1。开关的位置由PSE控制模块A37识别。气压缸通过压力使后备箱盖解锁。后备箱盖开启。锁头在900位置时，后备箱盖不能解锁。锁头转至30°位置时，后备箱盖通过机械作用解锁。仅限后备箱盖锁止开关（S88/2）可以通过手动钥匙促动，由此锁止或解锁车辆。还可以激活或停用防盗警报系统（ATA）。
