奔驰A200轿车发动机故障灯异常点亮
来源:本站收集  作者:佚名  2015-10-22 09:39:28

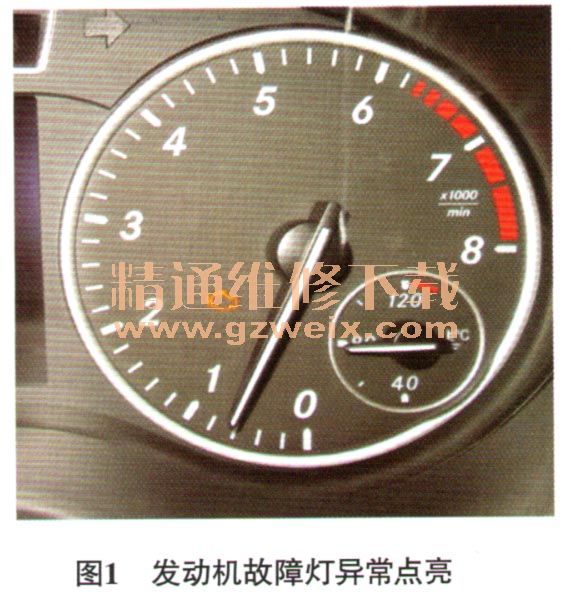

    一辆行驶里程约1万km,发动机型号为270的奔驰A200轿车。客户反映:该车出现发动机故障灯异常点亮现象(图1)。

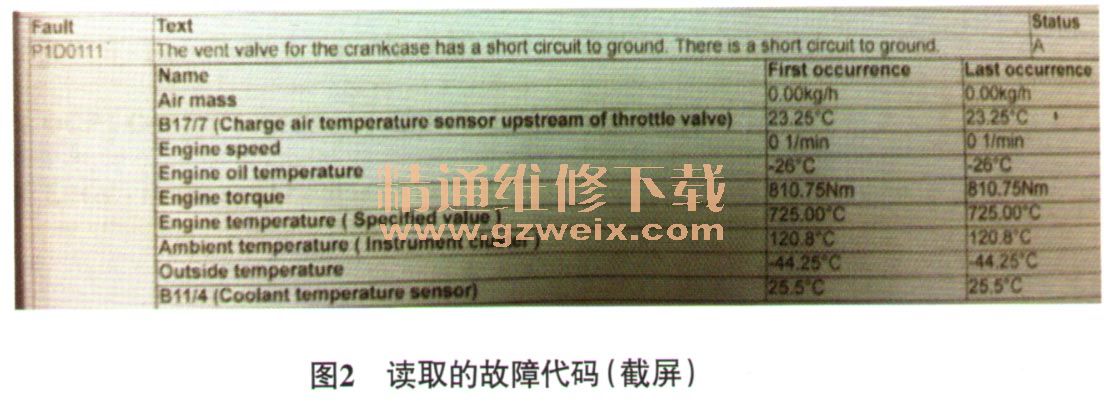

    故障诊断:接车后,首先试车,确认故障现象属实。利用故障检测仪读取故障代码,故障代码为P1D0111----曲轴箱通风阀对搭铁短路当前故障且无法删除(图2)。

    根据故障知马的引导,测试曲轴箱通风阀线路对搭铁的电阻,为∞(正常),测量通风阀的电阻,为39Ω(正常值为30 0~40Ω)。
    对发动机线束进行逐一检查,发现有一处胶布破损(图3)。拆开破损的胶布,发现有两根导线被金属卡子磨破(图4),这2根导线通过金属卡子彼此短路。



    通过分析相关电路图得知,破损的两根导线分别为黄棕色的通风阀控制线(发动机控制单元的搭铁线)和黑白色的2缸喷油器供电线,认为这两根导线被金属卡扣磨破导致短路时,喷油器触发电压较高,导致发动机控制单元烧毁。经过测量得知,通风阀控制端(发动机控制单元侧)对搭铁短路。
    故障排除:修复损坏的线束,并更换发动机控制单元后试车,故障彻底排除。1个月后回访客户,故障未重现。
