奔驰R350仪表警告灯偶尔全亮
来源:汽车维修技师  作者:佚名  2017-01-23 07:21:47



    在CAN C连接器X30/19上依次拔下各个控制模块的数据通信线插头,当拔下连接发动机控制模块的插头后,波形恢复正常。说明发动机控制模块的数据通信线对整个网络系统有干扰。

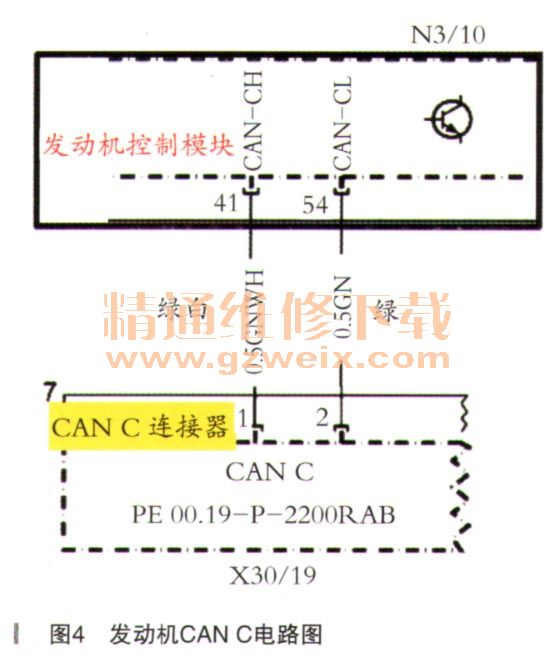

    在WIS上查看发动机控制模块CAN C电路图(如图4所示),测量CAN C连接器X30/19的1脚和2脚到发动机控制模块的41脚和54脚的电阻,实测电阻小于0.5Ω,正常。两线对地、对电源和相互间的电阻无穷大,线路正常。查看线束的插针和插脚没有明显的故障。因为出现故障时,发动机运转正常,所以发动机控制模块的电源和搭铁正常。

    既然外电路正常,那么发动机控制模块损坏成为可能,于是进行维修。拆开发动机控制模块后进行检查,没有发现问题。没办法只有更换发动机控制模块了,找到一块拆车的发动机控制模块,把原车的发动机控制模块数据拷贝到拆车的发动机控制模块内,相当于克隆了一块发动机控制模块。更换后,试了一上午的车,故障也没出现。
      下午故障又出现了!还是偶发。思路有点乱了,发动机控制模块新换的不可能这么快就损坏了,如果损坏了不会还是偶发的故障。控制模块和线路都没问题,是哪的问题呢?

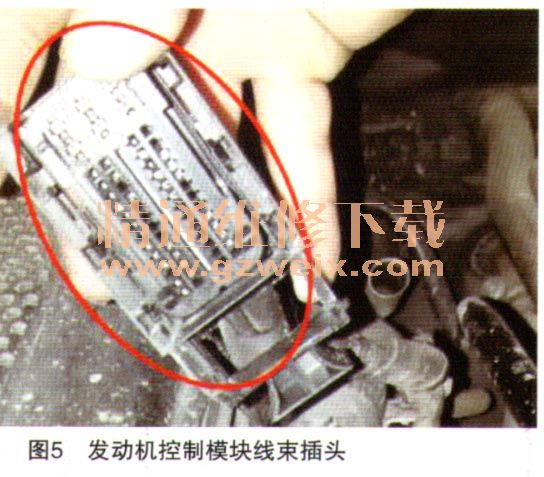

    于是仔细询问客户故障什么时候出现的。客户反映此车在雨季发动机进过水,后来连杆断裂发动机报废,在4S店拆检过,在外面换的发动机,换完发动机出现的此故障。更换发动机只更换了发动机机械部分,没有更换电气元件,此故障为电气方面的故障。更换发动机需要断开发动机控制模块插头,是不是插头虚接?分解发动机控制模块,测量CAN C连接器X30/19的1脚和2脚到发动机控制模块内部的对应41脚和54脚的电阻,发现1脚到41脚有几十欧姆,晃动线束电阻变化,有的时候无穷大。拔下发动机线束插头(如图5所示),重新调整插脚,晃动线束,电阻正常并且不再变化。装复后试车,故障再也没出现。

    故障排除:处理发动机控制模块侧线束数据通信线插脚,故障排除。于
    故障总结:此车故障原因为发动机数据通信线路接触不良,造成下扰,使通信数据不能正常传递。维修此类故障的方法:首先使用诊断仪读取故障码,确认是网络故障,然后断开控制区域网络总线CAN连接器进行区分判断是哪个控制模块出现故障,最后找到故障点。
