奔驰E300轿车仪表报警
来源:汽车维修技师  作者:佚名  2017-06-25 09:09:27

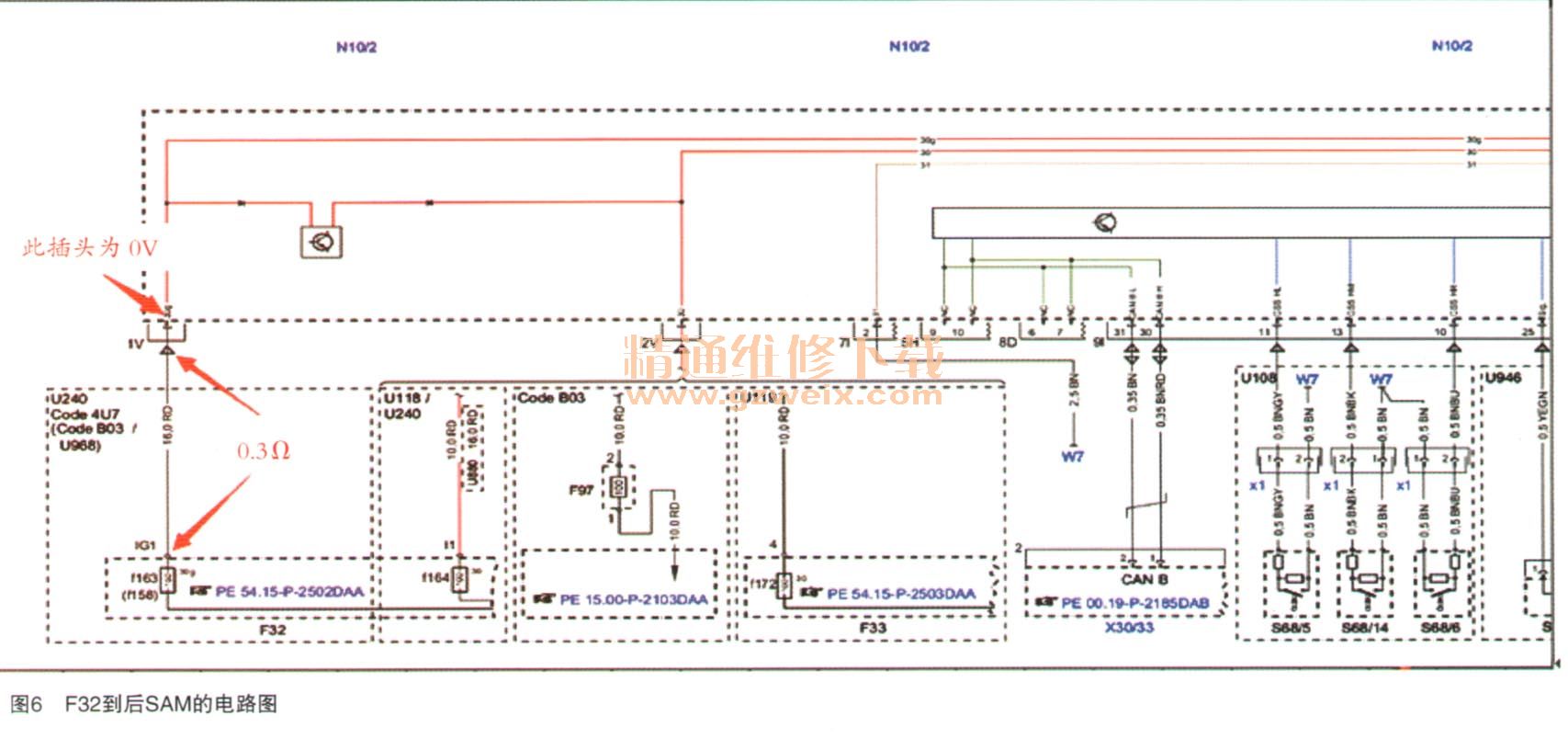

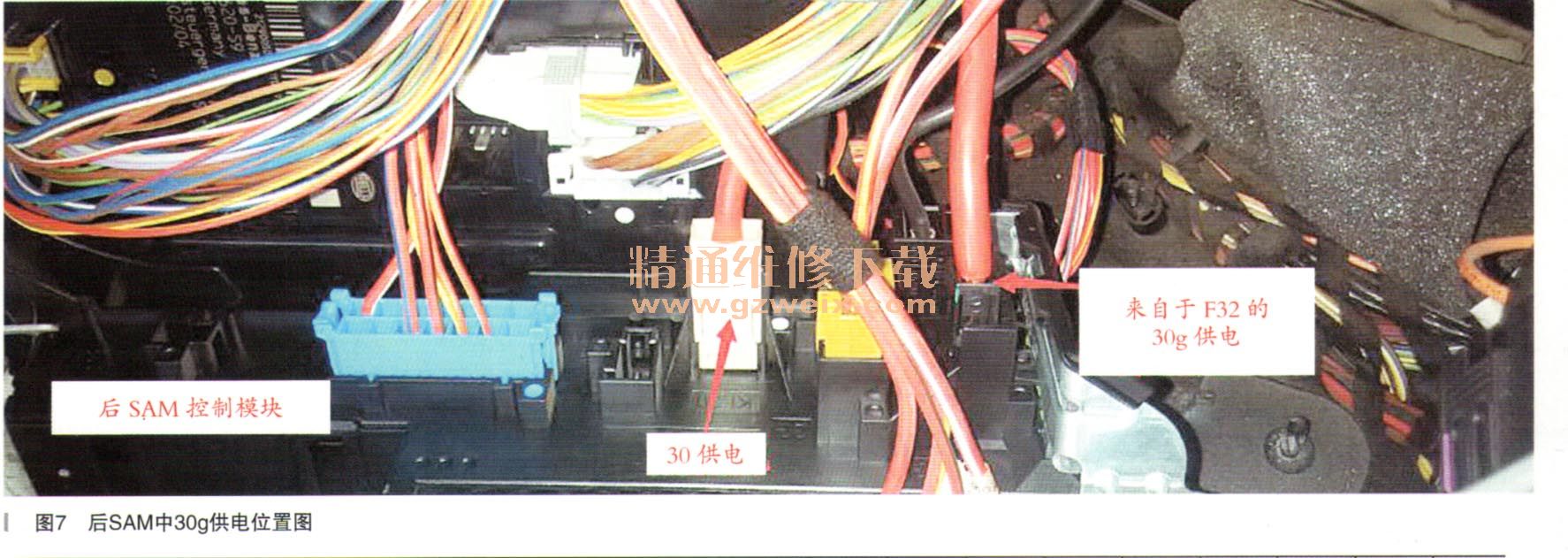

    接着根据故障引导进行检测,首先关闭点火开关,将插头KL30G/1V从后SAM控制模块上拔下,然后测量此插头和搭铁之间的电压,实际测量为0,不正常。接着测量1V插头到F32之间的线路阻值,为0.3Ω,正常,如图6及图7所示。


    从电路图上可以看出,插头1V为30以共电,2V为30供电。30g继电来自于F32保险丝盒,并且受30g继电器的控制。故障排查的重点锁定在F32保险丝盒,找到F32保险丝盒的电路图,30彝电器的上游为30供电,经过该继电器后为30g供电,30g继电器受后SAM控制。实际测量30供电为12.3V,正常,但是测量30g为0,说明F32保险丝盒没有输出30g电源。经询问客户得知,车辆经过长时间停放后蓄电池亏电,无法启动,自己找了一个24V的蓄电池帮电启动,之后就出现了此现象。

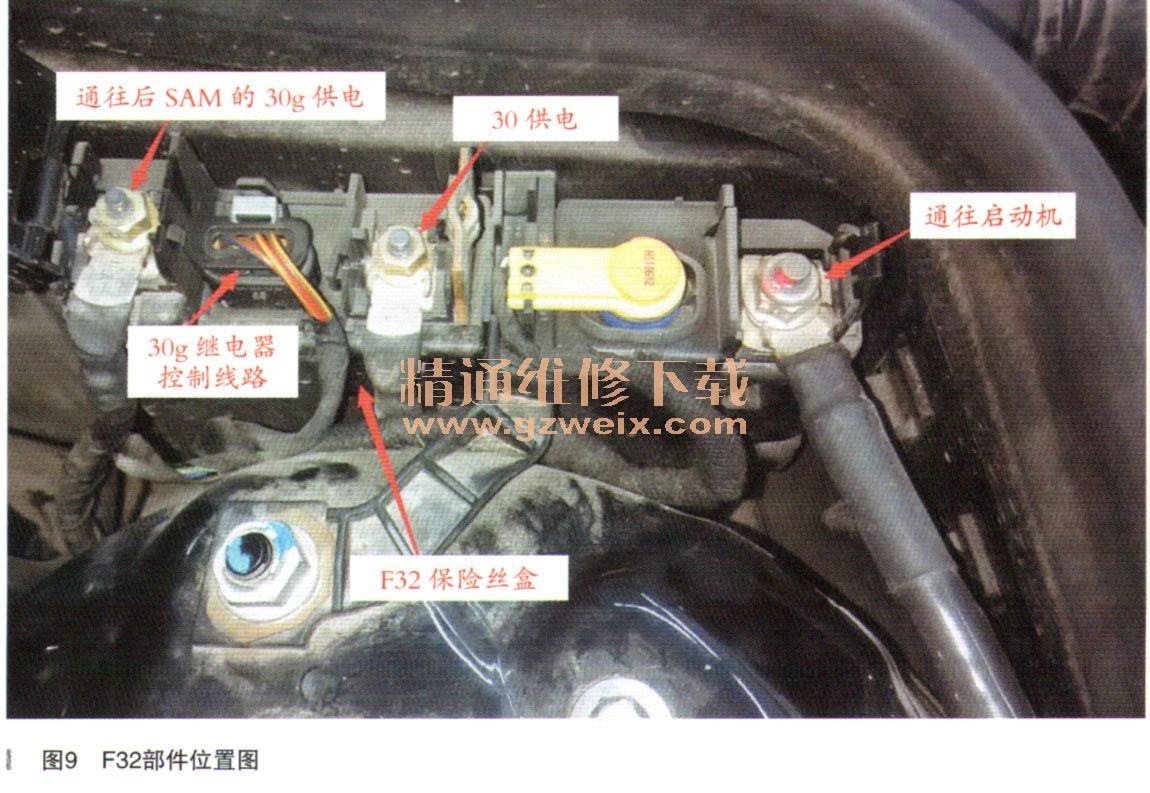

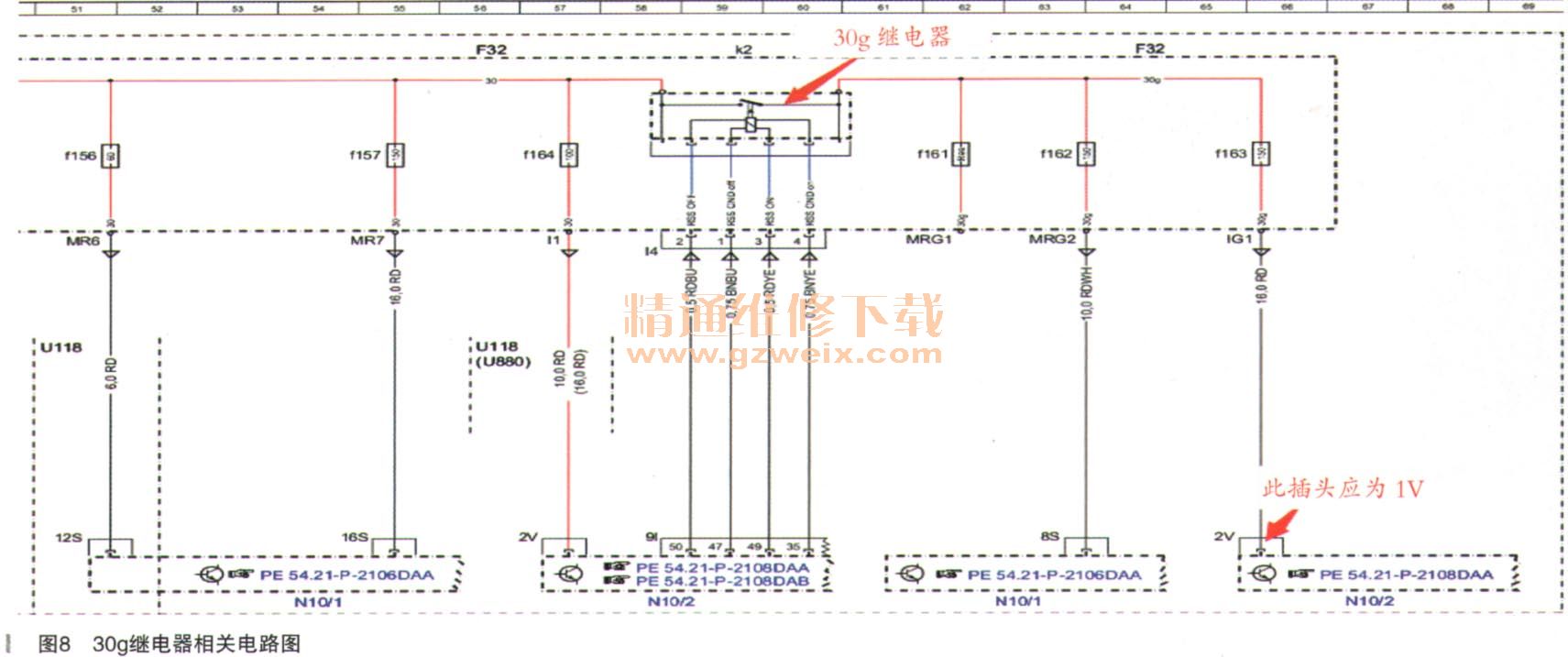

    尝试把F32保险丝盒更换后,各个系统都恢复正常。电路图与位置图如图8、图9所示。




    相关资料:2017年4月奔驰维修系统WIS
