奔驰S350L轿车发动机不启动
来源:汽车维修技师  作者:佚名  2017-10-19 08:27:22

    一辆行驶里程约8万km、配置276.950发动机的2012年奔驰S350L轿车。该车辆经过深水后,车内进水。把车内水清除后,发动机不能启动。
    故障诊断:接到车子后,对用户反映的故障进行验证,发现启动机可以正常运转,而发动机不能启动。
    维修人员使用专用诊断仪进行快速检测,发现发动机系统有故障码存储,故障码为系统中燃油压力过低。燃油泵控制模块与诊断仪不能通信。
    首先了解此车的燃油供给系统的工作原理(如图1所示)。燃油泵控制模块接收到燃油泵打开信号,则燃油泵打开。该信号由发动机控制模块通过CAN C网络信号和另一条硬线接地信号进行双重传输。燃油泵控制模块检测当前燃油压力控制燃油泵转速,从而控制油压,并通过CAN C把燃油压力信息反馈给发动机控制模块。此车燃油泵电机取消了炭刷,采用三相直流电机。

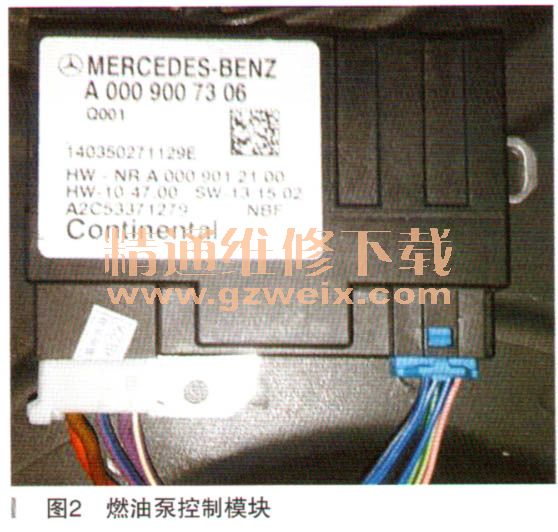

      检查燃油泵控制模块(如图2所示),发现进水损坏(如图3所示)。更换后,发动机还是不能启动。用专用诊断仪对燃油泵控制模块进行检测,发现可以通信,有故障码存储,故障码为燃油泵存在功能故障或断路。

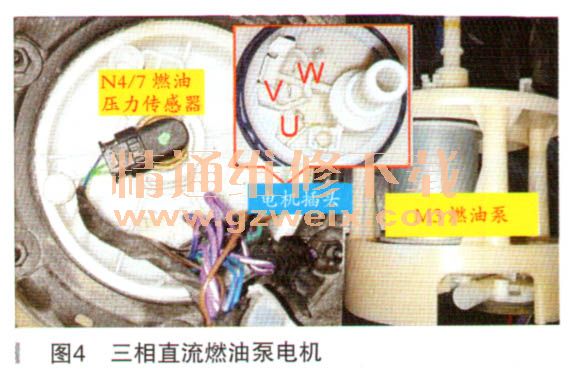

    此车燃油泵电机为三相直流电机(如图4所示),从燃油泵控制模块插头处测量电机的电阳,三相“U”“V”“W”之间的电阻值正常,初步排除了燃油泵电机的故障。


[1] [2]  下一页
