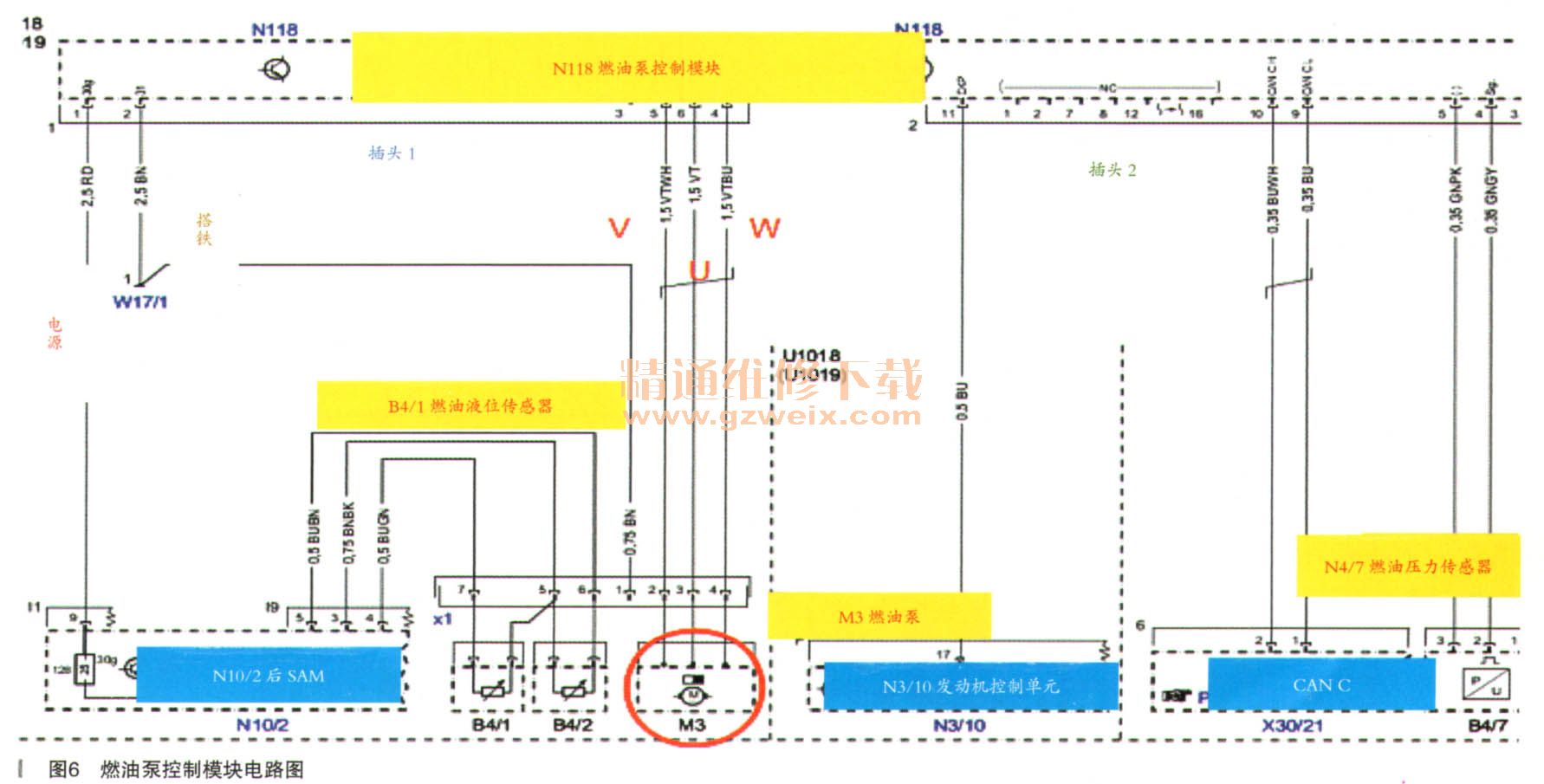

根据燃油泵控制模块电路图(如图6所示)对燃油泵控制模块线路进行检测。第一个插头电源和搭铁之间电压为12V,正常。第二个插头,3脚蓝红(燃油压力传感器电源)5V,4脚绿灰(燃油压力传感器信号)0.2V,5脚绿橙(燃油压力传感器搭铁)0V,6脚粉红(点火开关信号电压)12V,9脚蓝(CAN L)2.1V,10脚蓝白(CAN H) 2.3V,11脚蓝(发动机燃油泵打开信号)0V,以上数据均正常。
使用示波器检测三相直流电机的工作波形,启动发动机,波形正常(如图7所示)。
燃油泵电机的电阻正常,而控制部分也正常,为什么电机不转呢?因为没有相同的配件进行替换测试,想到用其他配件代替。宝马VALVETRONIC系统的伺服电机采用的是三相直流无刷电机(BLDC),店内正好有一个,把燃油泵控制模块的“U”“V”“W”三条线接到宝马伺服电机对应的针脚上,启动发动机,伺服电机快速转动,说明原车燃油泵电机损坏。
故障排除:订购燃油泵总成,更换后故障排除。
故障总结:解剖损坏的燃油泵电机,发现内部塑料融化,转子卡死而不能转动。燃油泵控制模块N118进水后,造成模块持续给燃油泵电机供电,电机线圈过热后塑料熔化转子卡死,线圈未烧断,所以测量其电阻值正常。
