奔驰R350发动机故障灯偶尔点亮
来源:汽车维修技师  作者:佚名  2017-12-27 10:28:15

    一辆行驶里程约15万km、底盘251.165,配置272.967发动机的2010年奔驰R350。用户反映:该车发动机故障灯点亮,无其他不良现象。
    故障诊断:接到车后,对用户反映的故障进行验证,故障如用户所述,发动机故障灯点亮,发动机正常运转没有其他故障。
    维修人员使用奔驰专用诊断仪进行快速检测,发现发动机控制模块有故障码存储,故障码为“0491,燃油泵继电器,已存储”(如图1所示)。

    用户反映半个月前出现过此故障码,清除故障码后,一直正常,今天故障灯又亮了。
    根据故障码进行引导,诊断仪提示检查后备箱内的“后座区保险丝插座”上的燃油泵继电器(如图2所示)。

    根据诊断仪的引导和WIS找到燃油泵继电器位置(如图3所示),对继电器进行检测,发现继电器没有损坏。车辆正常怠速运转时,测量燃油泵保险,发现无电压。拔下燃油泵继电器,发动机正常工作,这就怪了。

    在WIS上查看电路图,发现燃油泵有不同的控制方式,有使用燃油泵继电器的,有不使用燃油泵继电器而使用燃油泵控制模块的。两种方式的保险丝位置不同,有燃油泵继电器类型是F57的,有燃油泵控制模块类型是F43的。发动机运转时,拔下F57时发动机正常工作,而拔下F43时发动机熄火,说明此车燃油泵控制类型应该是燃油泵控制模块控制的,诊断仪故障引导错误。
    使用诊断仪读取发动机控制模块内燃油泵的实际值数据正常(如图4所示)。

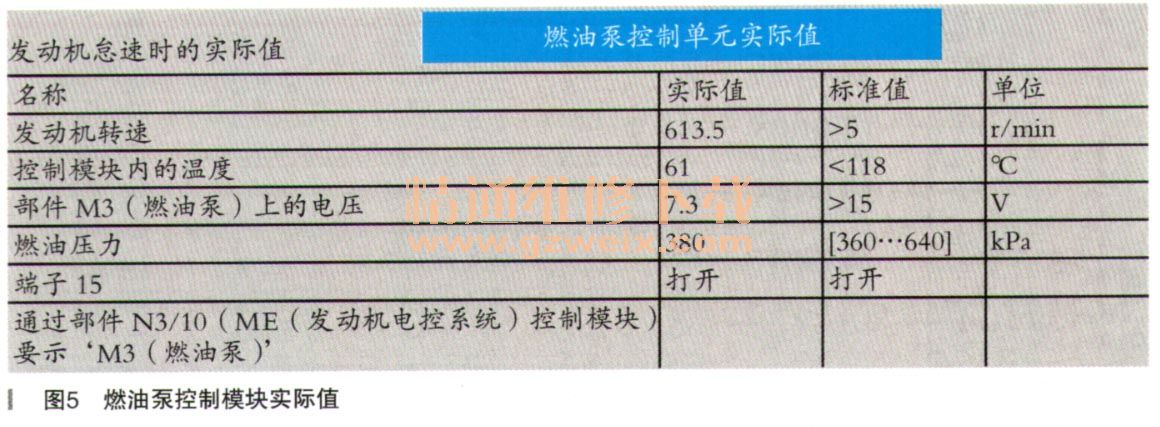

    使用诊断仪检测燃油泵控制模块故障存储器,没有故障码存储;读取燃油泵的实际值,数据正常(如图5所示)。

[1] [2] [3]  下一页
