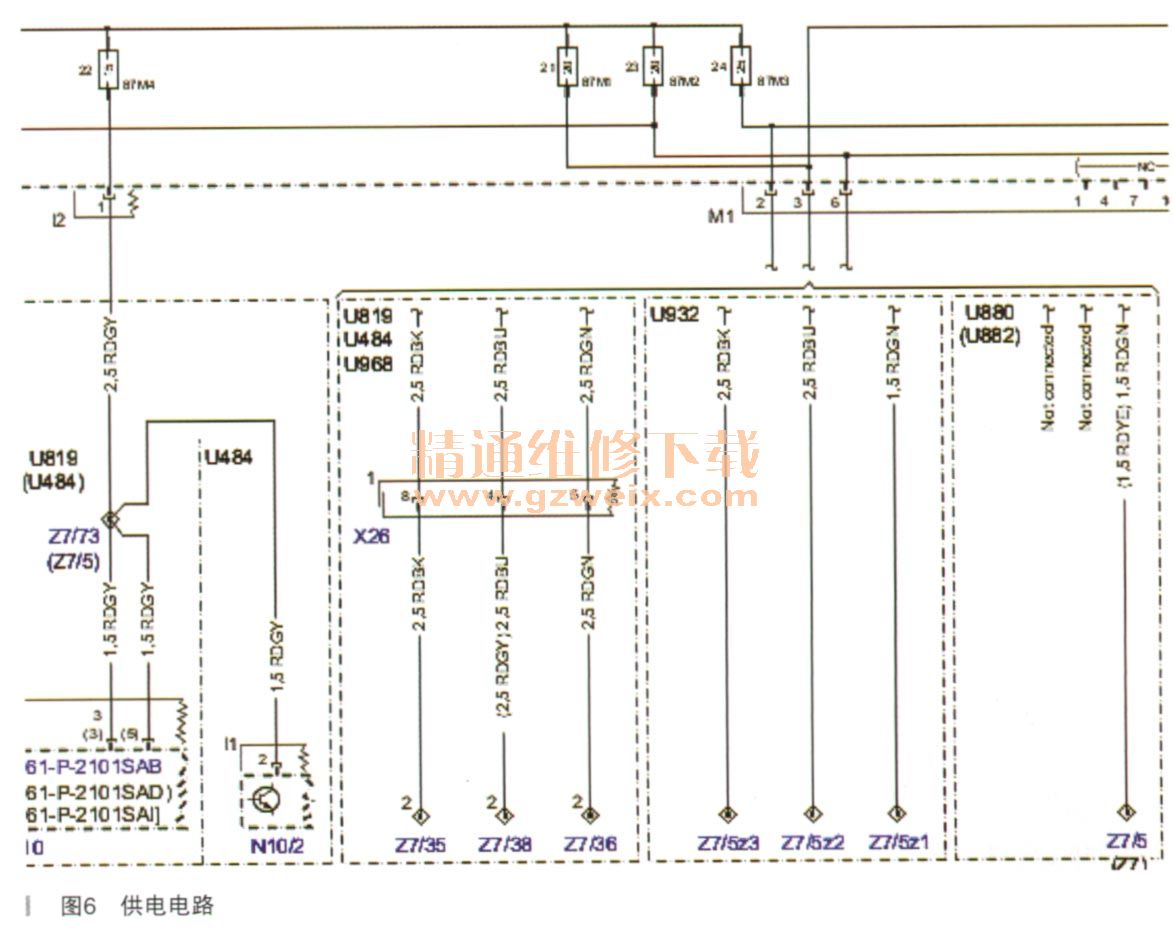

看来问题的关键点已经找到，就是点火控制单元的供电没有导致的，但是奇怪的是一般87供电没有的话ME都会报故障码，但是这里没有。它的供电是走前部SAM保险丝盒过来的，它的电路图如图6所示。

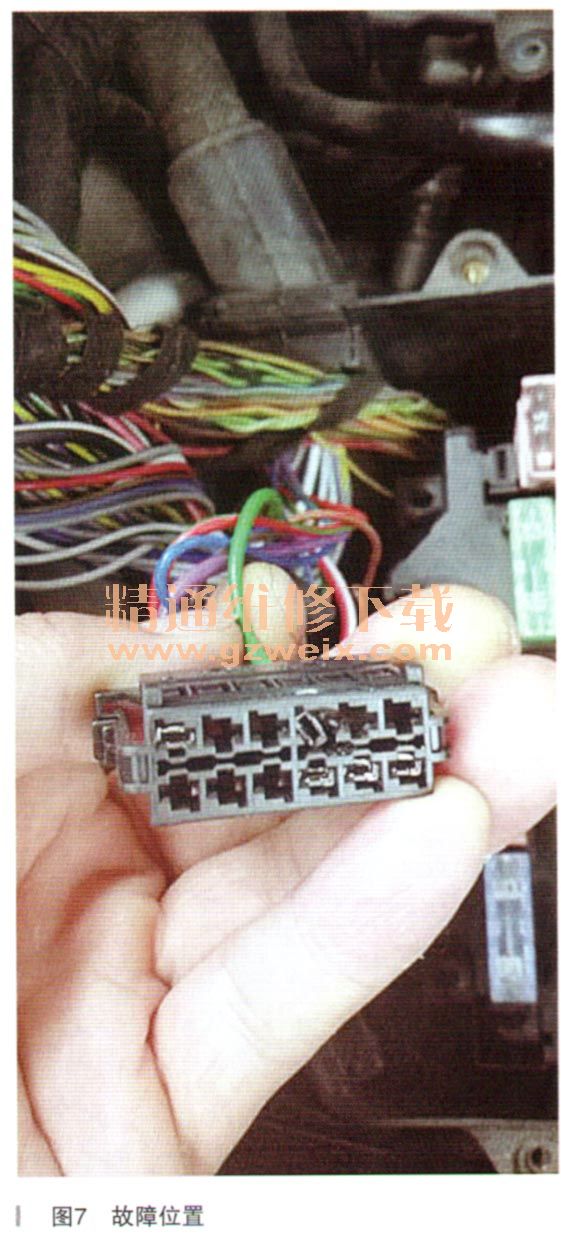

Z7/38的供电来自于前SAM的M1插头，找到M1插头，故障点找到了如图7所示。
原来它的针脚已经1说掉了，所以就没有供电。接下来具体查找这个87给哪些用电器供电，查找后发现它还给12个喷油器供电。根据多年的奔驰维修经验可以得出一个结论，就是车上执行器有故障，发动机控制单元是不会报码的，特别是电磁啧油器和点火线圈，所以这里也为我们提供了一些诊断经验。
故障总结：这个故障是逻辑诊断和平时经验相结合的典型案例，前面通过层层的逻辑分析，再到后面的经验利用，都是恰如其分的。所以平时每诊断一个案例，总结是非常重要的，吸取精华择日再用。
相关资料：2018年5月奔驰维修系统WIS上一页 [1] [2]
