奔驰S600轿车怠速时暖风不热故障检修
来源:汽车维修技师  作者:佚名  2020-02-11 10:17:46

     一辆行驶里程超32万km的2006年奔驰S600轿车。用户反映:该车发动机怠速时,前面出风口吹出的是自然风,后面暖风稍微有一点热,如果加大油门,出风口可以吹出热风。

      故障诊断:技师使用专用诊断仪进行检测,在KLA自动空调控制单元中有“加热功率过低”的当前故障码,但清除故障码后,该故障码不再出现。
    读取实际值中的温度传感器数据,左侧出风口温度20.6℃,右侧出风口温度20.4℃,车内温度20.0℃,车外温度8.0℃。从以上读数中,明显看出制热不足。
    读取实际值中的CAN数据,发动机转速为617r/min,发动机水温为91℃,水泵的要求为“打开”,水泵的状态为“打开”,数据一切正常,没有发现故障。
    汽车暖风系统工作原理。发动机工作时,冷却液在发动机缸体内被加热,在冷却系统水泵的作用下,经进水管进入暖风水箱,通过鼓风机吹出空气将冷却液散发出的热量送到车内或挡风玻璃,用以提高车内温度和除霜。在暖风水箱中进行了散热的冷却液经回水管被水泵抽回,如此循环,实现暖风供热。
    根据暖风系统工作原理,故障原因有:①节温器故障,常开或开启过早造成水温较低;②水泵故障,叶轮损坏或丢转,流经暖风水箱的冷却液过少;③冷却系统中有空气,造成循环不畅;④空调水阀故障,不能正常打开,流入暖风水箱的冷却液过少;⑤暖风水箱存在堵塞;⑥控制系统故障等。
    读发动机温度实际值,温度正常,排除了节温器造成冷却液温度过低故障。
    由于发动机怠速时不热,只有发动机转速高时暖风热,怀疑冷却系统水泵有间题,拆下水泵检查未发现故障。
    更换空调水阀,故障依旧。
    暖风水箱的结构其实就是缩小版的发动机水箱散热器,内部是多条细小的散热管路,与水箱散热器一样内部容易堵塞。暖风水箱内部堵塞后,流过的冷却液速度变慢流量变小,热量不足,暖风不热。由于更换暖风水箱需要拆下工作台,工作量非常大,所以断开了原车暖风水箱的水管,在车外接了一个暖风水箱,如图1所示,用一个鼓风机给其散热,发动机怠速时出风不热,故障依旧。
    对冷却系统加注冷却液采用了抽真空加注的方法,故障依旧,排除了冷却系统中有空气的故障。
    此车该换的配件都换了,问题没有解决,在无计可施的情况下,请求技术支持。
    在维修之前首先了解此车暖风系统的工作原理。此车与一般车的暖风不同,具有辅助暖风系统,主要用途是加热汽车内部空间和帮助车窗除霜。加热系统与空调器协调工作,而与发动机无直接关系,因为其热源来自燃烧的汽油。辅助暖风系统可以关闭发动机后使用,也可以在行车期间作为辅助加热使用。
    在欧洲一些国家由于所处的地理位置,冬季非常寒冷,这给人们的生活带来很大的不便,特别是在上下班时,由一个舒适的环境一下进入温度较低的车内,这使人们很难适应,甚至影响驾车;而且启动车辆也变得费劲。因此,辅助暖风系统就应运而生,其作用是:乘客舱预热,车窗不结冰、不冷凝,发动机预热。

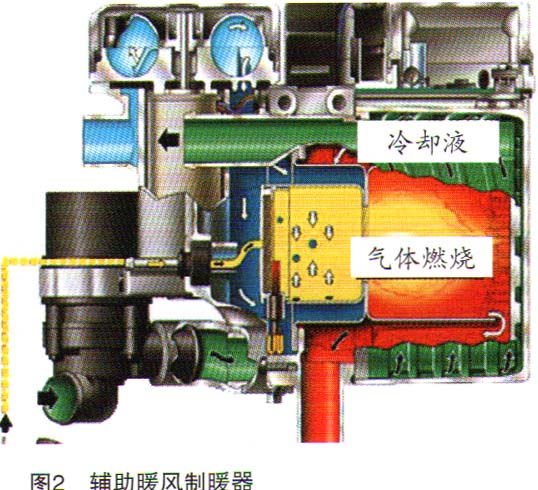

    辅助暖风系统的制热系统是一套完全独立的系统,有其单独的油路、气路及排气装置。由单独的电路进行控制。油气混合燃烧后,产生的热量使发动机冷却液变热并循环,制暖器如图2所示,最后热量通过空调系统传至驾驶室。

[1] [2] [3] [4]  下一页
