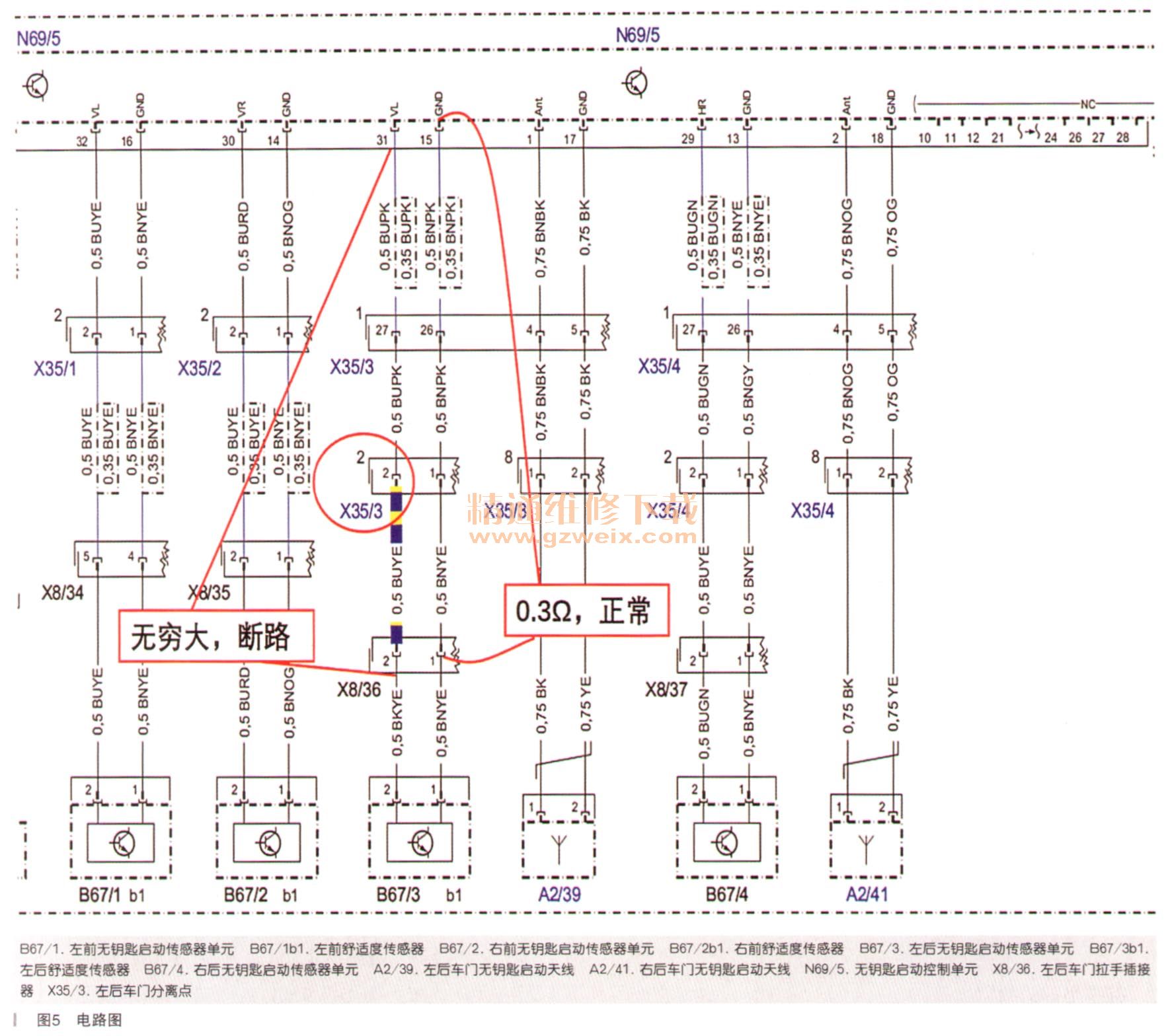

根据以上的检测和结合我们的电路图分析(电路图如图5所示),可能原因:① N69/5无钥匙启动控制单元损坏;② B67/3(左后无钥匙启动传感器单元)到N69/5(无钥匙启动控制单元)的线路故障。
根据电路图测量N69/5的4号插头的15针脚到X8/36的1针脚的线路电阻为0.3Ω,线路无短路。顺便也排除了无对正和无短路。测量N69/5的4-号插头的31针脚到X8/36的2号针脚的线路电阻是无穷大,说明线路有断路。此刻就分析出了大概的方向,接线来逐步查找这根线就可以了。

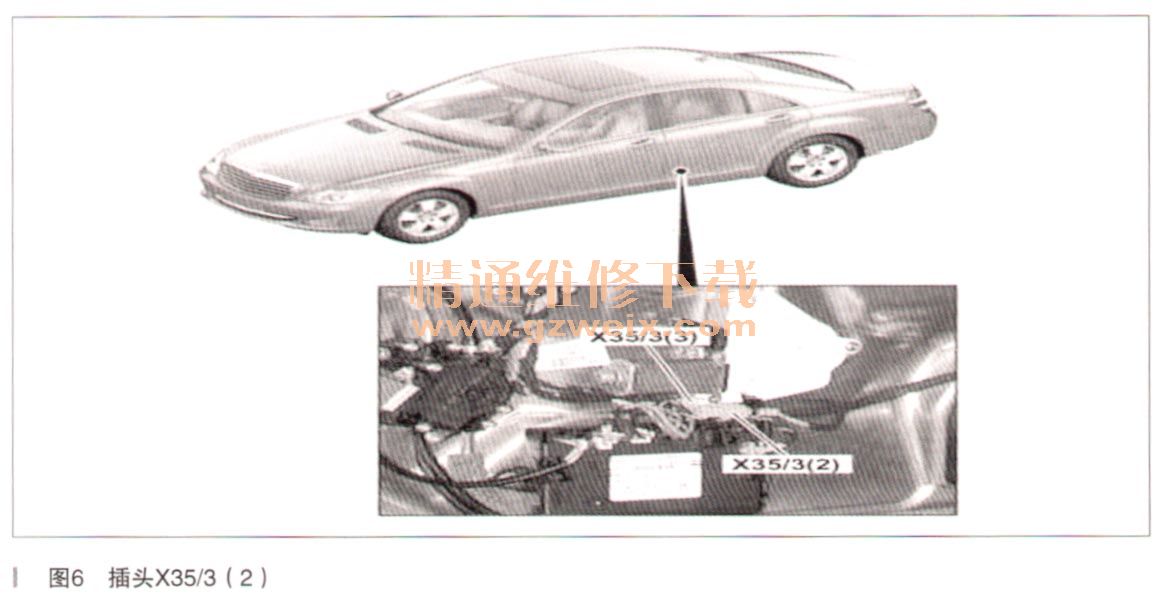

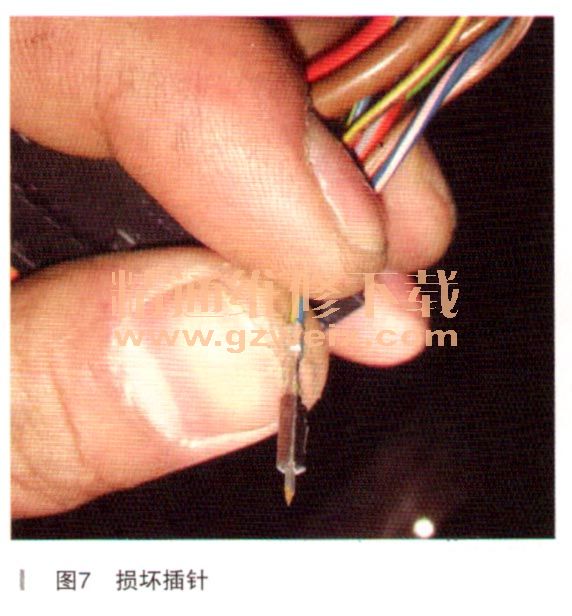

经过逐步排查发现在插头X35/3 (2)的2号针脚插针(如图5中的画圈处)断裂损坏了。插头X35/3 ( 2)位置如图6所示,插针损坏情况如图7所示。
故障排除:更换新的插针,重新装配好所有部件后,测试功能一切正常。经过多次测试再也没有出现客户反映的故障,至此故障得到彻底排除。
