奔驰S500轿车操作双闪应急开关无反应检修
来源:汽车维修技师  作者:佚名  2019-09-22 10:19:43

     一辆行驶里程约17万km、配置273.968发动机和722.961变速器的2010年奔驰S500轿车。该车有个故障现象就是操作双闪应急开关时所有双闪应急指示灯不亮无反应,但是单独打左转向或右转向的时候双闪指示有反应可以亮。

    故障诊断:接到此车去操作双闪应急信号开关,确有如客户描述的故障现象存在。
    首先接上奔驰诊断专用电脑去检测有无故障码,结果检测没有故障码。细分析一下,因为此车单独操作转向灯可以使用就充分证明从前到后所有的应急转向灯是完好的。操作应急开关的时候没有一个信号指示灯亮起来要么就是开关没有发出信号,要么就是开关发出信号之后各个控制转向信号灯的模块没有接收到双闪开关的信号,导致没有激活各个应急指示灯。
    接上专用电脑去查看当操作应急开关的时候是否接通信号发出。首先人为操作危险应急开关。
    然后用电脑去看实际值,进ZBE控制单元中如图1所示。

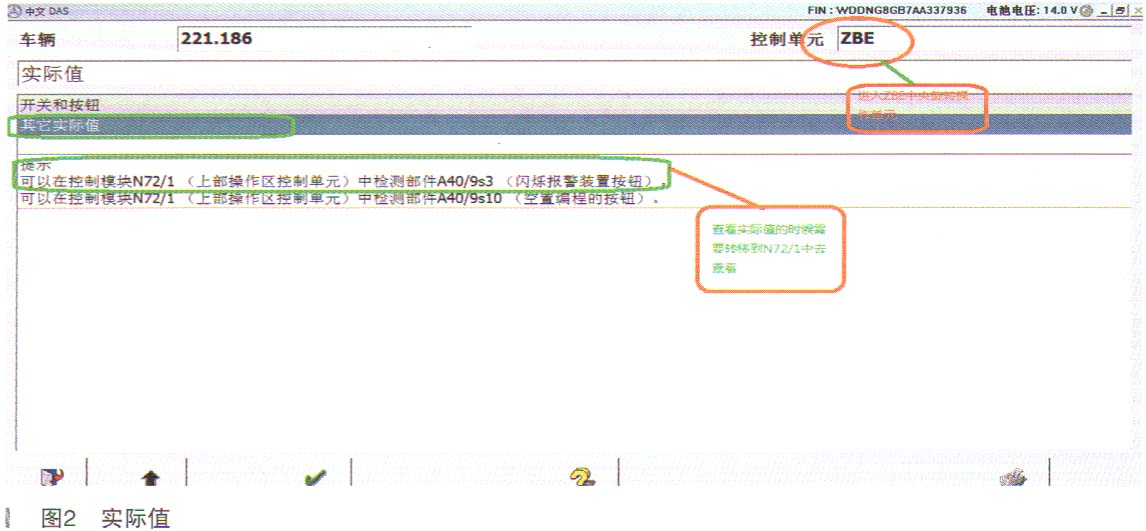

    点击控制单元适配下一步之后去查看实际值如图2所示。

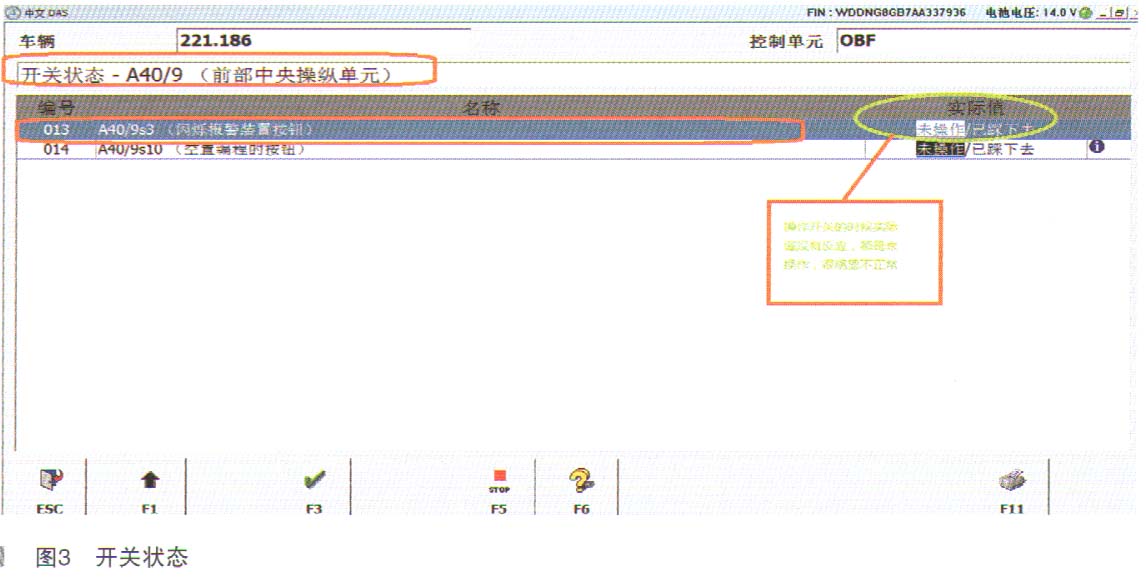

    在这个控制单元里面看不了需要转移到上部操作控制单元N72/1中去查看应急信号灯的开关信号,之后转移到N72/1中的具体结果如图3所示。
    发现当按危险应急警告开关的时候实际值的状态不变化,一直都处于未操作的状态,也就意味着没有发出开关的信号。既然手动不行我们就用电脑激活看看结果。
    然后用电脑强制激活各个转向灯,前面转向灯如图4所示。

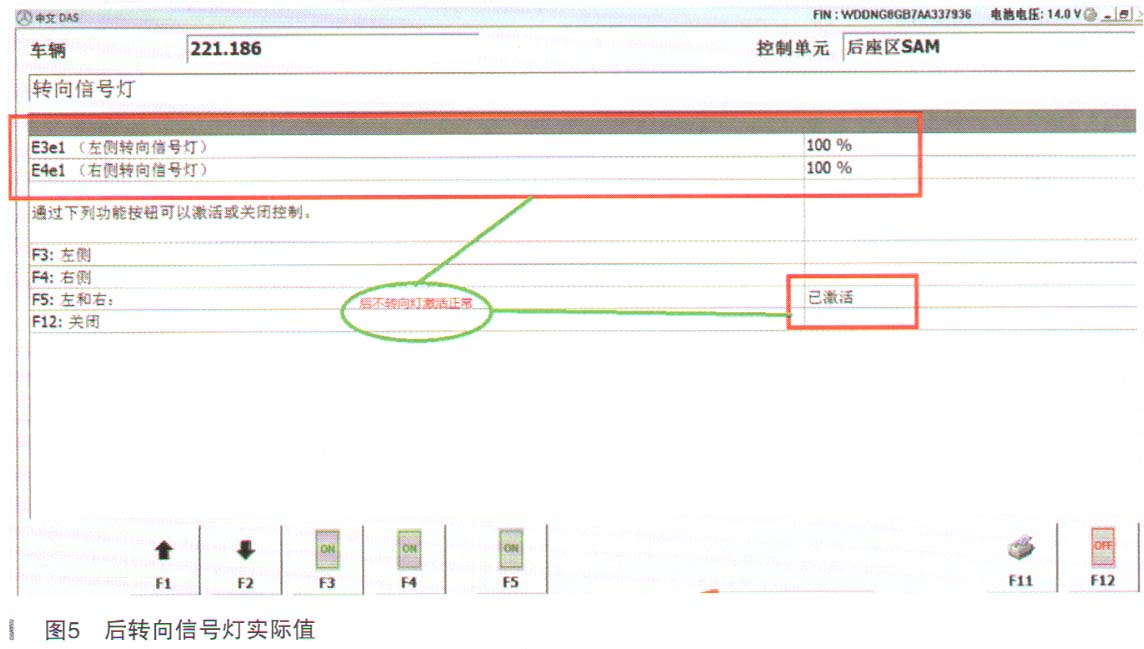

    进后SAM如图5所示。

[1] [2] [3]  下一页
