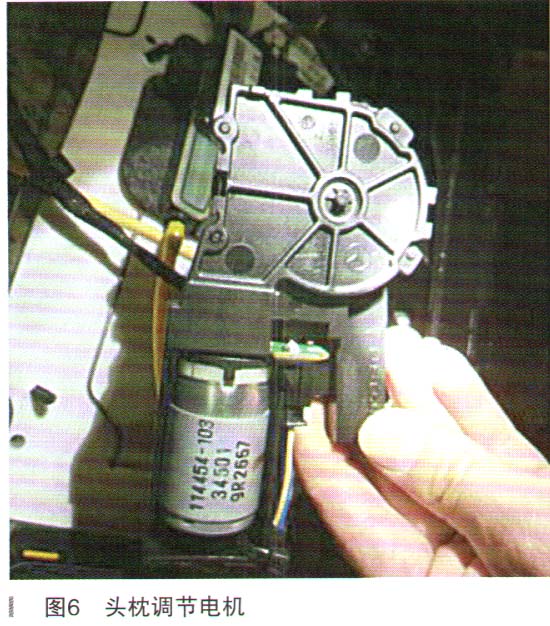

连接诊断仪对座椅进行标准化学习,结果无法完成;尝试通过诊断仪促动头枕电机,结果头枕没有任何反应,也听不到电机运转的声音;拆下左前座椅靠背,发现头枕调节电机M27/4已脱落,并且电机已被齿条卡滞,无法转动;将电机单独拿到手中(如图6所示),通过诊断仪促动电机,发现电机能够运转,排除头枕控制线路问题。

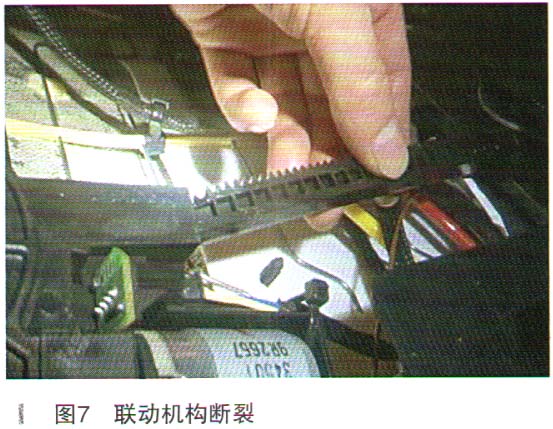

检查发现头枕调节电机与头枕之间的联动机构,齿条已断裂(如图7所示),并且其上部与头枕连接部分,已掉落至靠背下部,明显是受力断裂。再次询问客户,客户才说出现故障后到修理厂检修过,修理厂的技师将座椅解体后,没有修好,就来检查了。
将头枕调节电机重新安装后,再次尝试进行标准化学习,结果可以顺利完成,试车发现方便出入功能恢复,但是因为联动机构已断裂,头枕仍然无法调节。
综合分析后排方便出入功能不可用的故障原因是,头枕调节电机联动机构异常断裂,并且将电机卡死,导致了头枕无法上下移动,头枕电机霍耳传感器无变化,被控制单元N32/1判断为故障,所以中断了方便出入功能。
故障排除:更换头枕与调节电初之间的联动机构,将头枕调节电机重新安装后,再次尝NJU4争际准化学习,结果可以顺利完成,试车发现方便出入功能恢复,头枕可以正常调节。
故障总结:客户往往会刻意隐瞒修理厂的维修历史,可能会导致诊断时走弯路。
