后排方便出入功能的功能顺序如下：

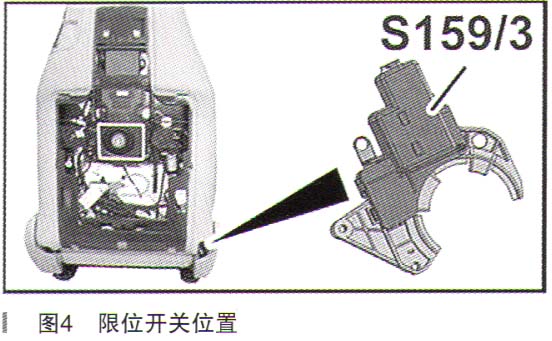

方便出入系绑良位开关S159/3（左）或S159/4（右），位于座椅的坐垫和靠背之间的转轴片，它由两个接触开关，靠背倾斜度开关以及靠背释放开关组成，如图4所示。
为便于对后部进行操作并避免折叠座椅时与车顶内衬发生碰撞，向前折叠靠背时进行以下调节：向下移动头枕和向前移动前排座椅，机械地拉动靠背释放手柄，释放靠背，可将其向前折叠。释放靠背时，促动相应方便出入系统限位开关S159/3（左）或S159/4（右）中的靠背释放开关触点，驾驶员座椅控制单元N32/1或前排乘客座椅控制单元N32/2直接读取相应方便出入系统限位开关的信号。然后促动头枕调节座椅调节电机M27/4，头枕移动至下部终点位置。在非促动状态下向前折叠靠背时，促动相应方便出入系统限位开关S159/3（左）或S159/4（右）中的靠背倾斜度开关触点。驾驶员座椅控制单元N32/1或前排乘客座椅控制单元N32/2直接读取相应方便出入系统限位开关的信号，然后促动座椅前／后调节座椅调节电机，开始执行座椅到方便出入位置的前向移动。
如果前向移动期间靠背折回并锁止，座椅就会移回初始位置。折回靠背时，促动相应方便出入系统限位开关S159/3（左）或S159/4（右）中的靠背倾斜度开关触点，然后执行座椅到初始位置的后向移动。如果靠背锁止，就会开始执行头枕到初始位置的定位操作，如果后向移动期间再次释放靠背或向前折叠，头枕就会向下移动且座椅向前移动。驾驶员座椅控制单元N32/1或前排乘客座椅控制单元N32/2还会通过车内控制器区域网络（CAN）将相应方便出入系统限位开关中的靠背释放开关触点的状态发送至仪表，如果靠背未锁止，后者就会在多功能显示屏中显示相应的警告信息。
防夹保护：
自动移回座椅时，遇到障碍物时的最大夹紧力由过力限制器限制。然后座椅反向移动s=30mm。
中断条件：
·头枕调节霍耳传感器或座椅前／后调节霍耳传感器发生故障
·手动座椅调节
·按下记忆功能开关
·车速大于5km/h

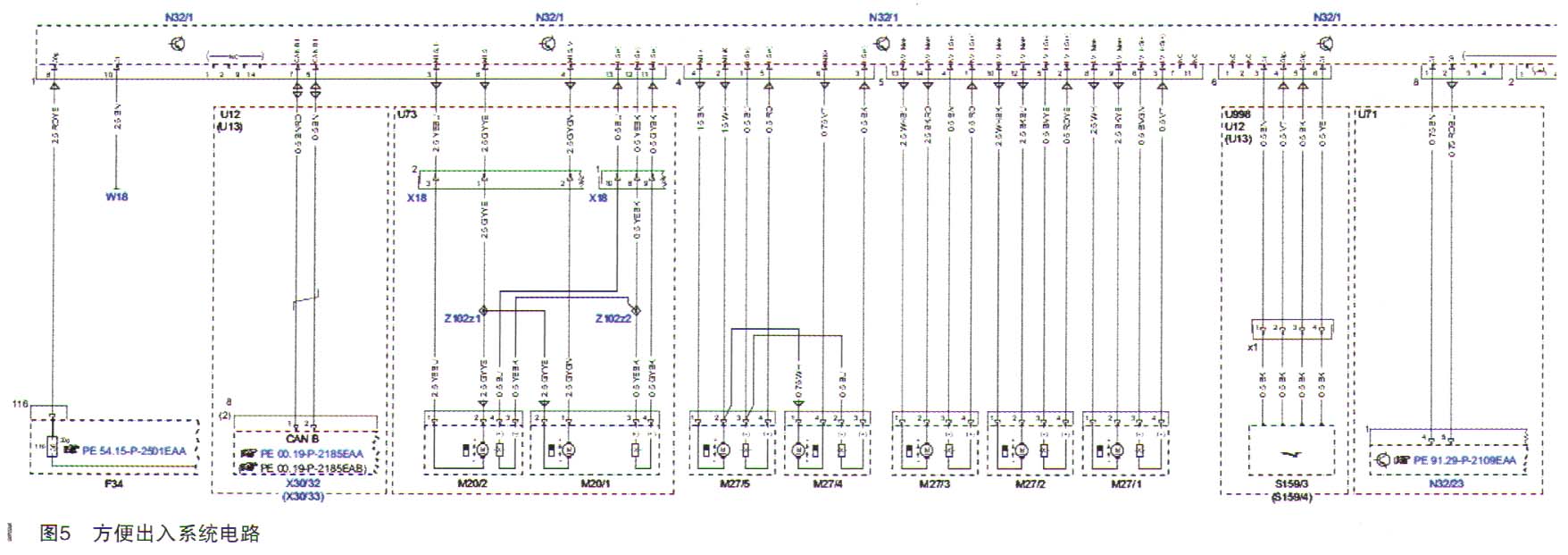

系统的电路图如图5所示。
根据故障码和工作原理分析，后排方便出入功能失灵的可能原因有：
·座椅标准化数据缺失
·头枕调节霍耳传感器故障
·头枕机械卡滞
