奔驰S320L发动机无法启动且多种故障灯点亮
来源:汽车维修  作者:佚名  2020-03-08 08:47:01

     一辆行驶里程超20万km、配置276发动机(V63.0L)的2014年奔驰S320L轿车。该车出现发动机无法启动,ESP、ABS 、AB等故障灯报警的故障现象。维修人员已确定是CAN线瘫痪故障,但不能确定具体是哪个控制模块导致。

    维修诊断过程:
    1.故障现象确认
    检查车辆发现发动机不能启动、挡位不能换挡、仪表多项报警,其它各项功能正常。
    2.读取故障码
    使用奔驰Benz STAR C4原厂检测仪进行快速检测,发现6个模块检测不到,多数模块报CAN系统故障,但无法辨认出具体是哪个模块有问题造成CAN系统瘫痪。执行清除故障码再读取功能时,出现故障提示语—“诊断仪不能确定点火开关的实际位置,所以不能执行消除故障功能”。
      3.检测CAN波形

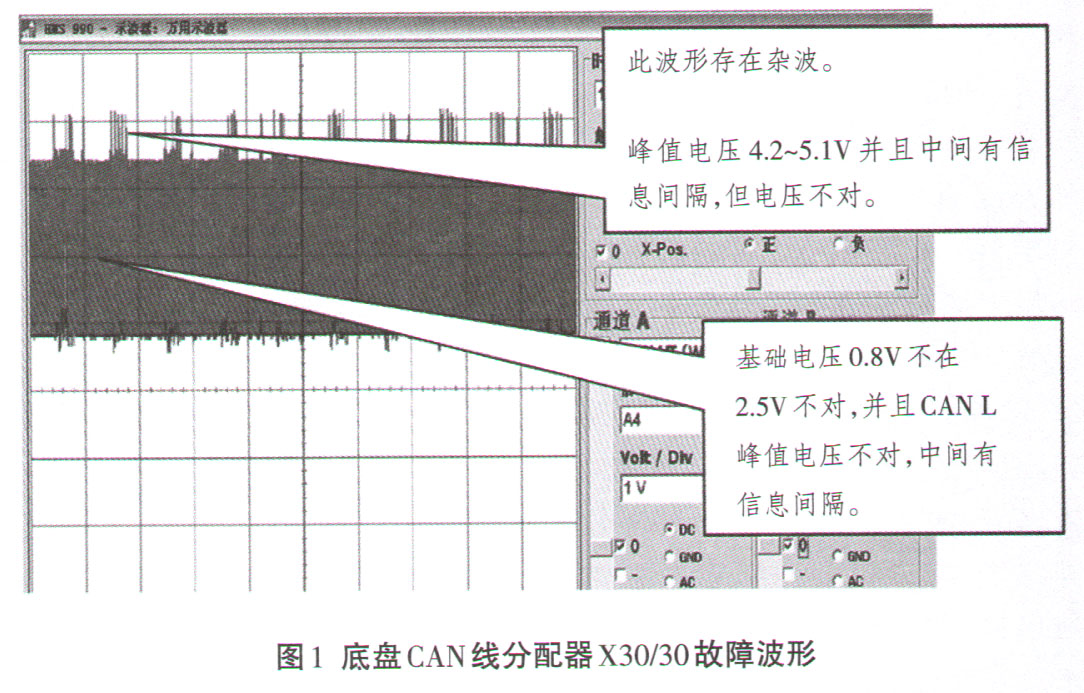

    连接奔驰专用示波器,观察CAN线的波形,从底盘CAN线分配器X30/30,测得CAN线波形如图1所示,与图2所示的标准波形不一样,仔细观察该故障波形,发现与底盘CAN L波形对地短路的故障波形有些类似。

    4.波形分析

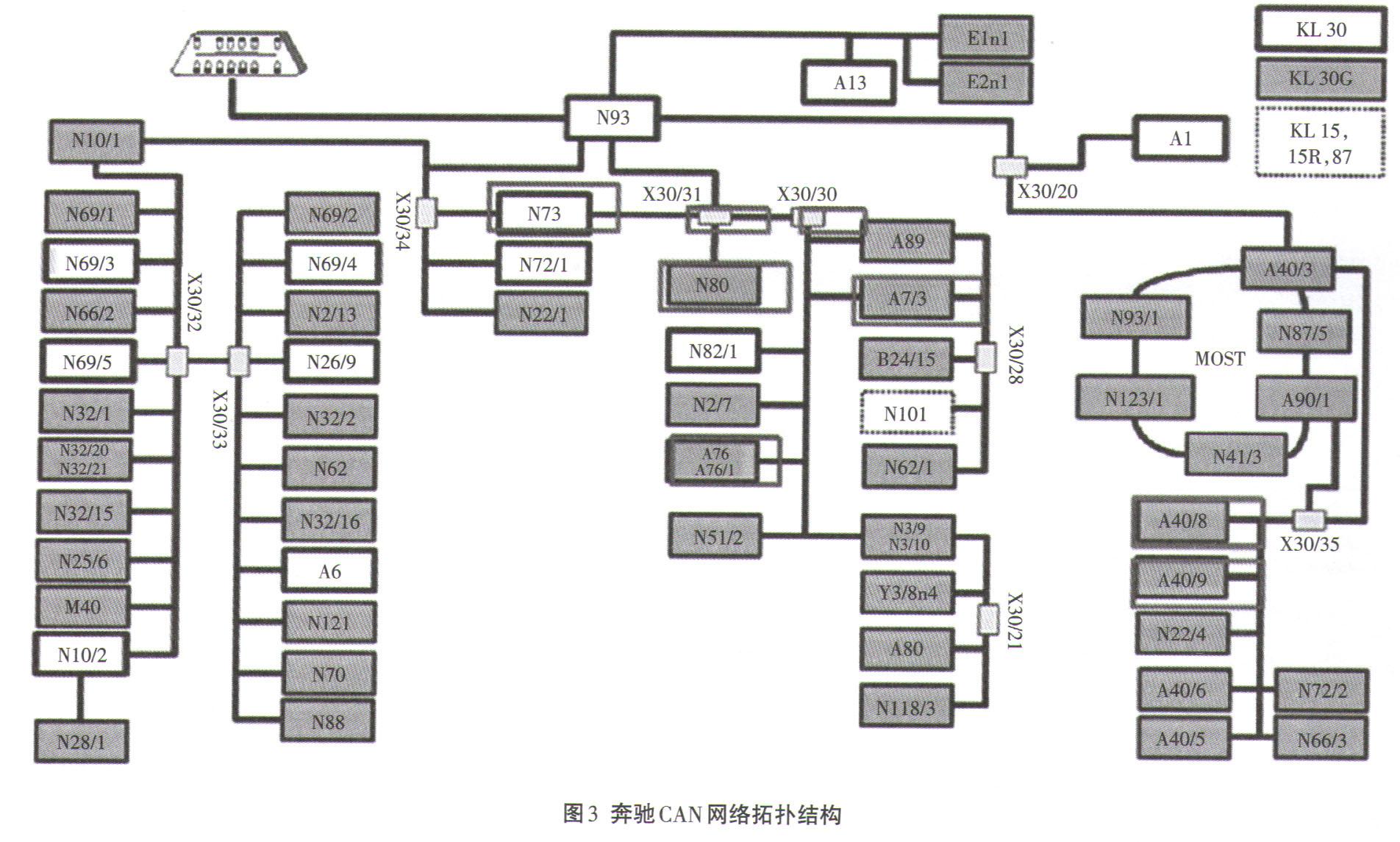

    通过观察上述CAN线波形,CAN H有电压,说明CAN线路不存在短路与断路现象,但存在CANH、CAN L电压值不标准问题,从而造成CAN系统无法正确传递信息。确定此故障不是CAN线路自身故障,应该是不能检测到的6个模块其中一个模块导致。检测不到的6个模块为:(1)Electronicignition  lock(EZS)control unit(N73)(电子钥匙开关)影响启动功能;(2)ABR control unit(A7/3)影响启动功能;(3)Steering columnmodule control unit (N80)影响启动功能;(4)Front right reversible seatbelt tensioner (A76/1)影响启动功能;(5)Cockpit central display(A40/8)不影响启动功能;(6)Central operating unit (A40/9)。不影响启动功能。依据CAN网络布局图,如图3所示,结合本车故障检修过程,确定6个模块在X30/30、X30/31、X30/34、X30/35 CAN电压分配器上,影响启动功能的4个模块集中在X30/30、X30/31中,于是将检查重点放在X30/30、X30/31的底盘CAN上。
    5.检查确定故障范围

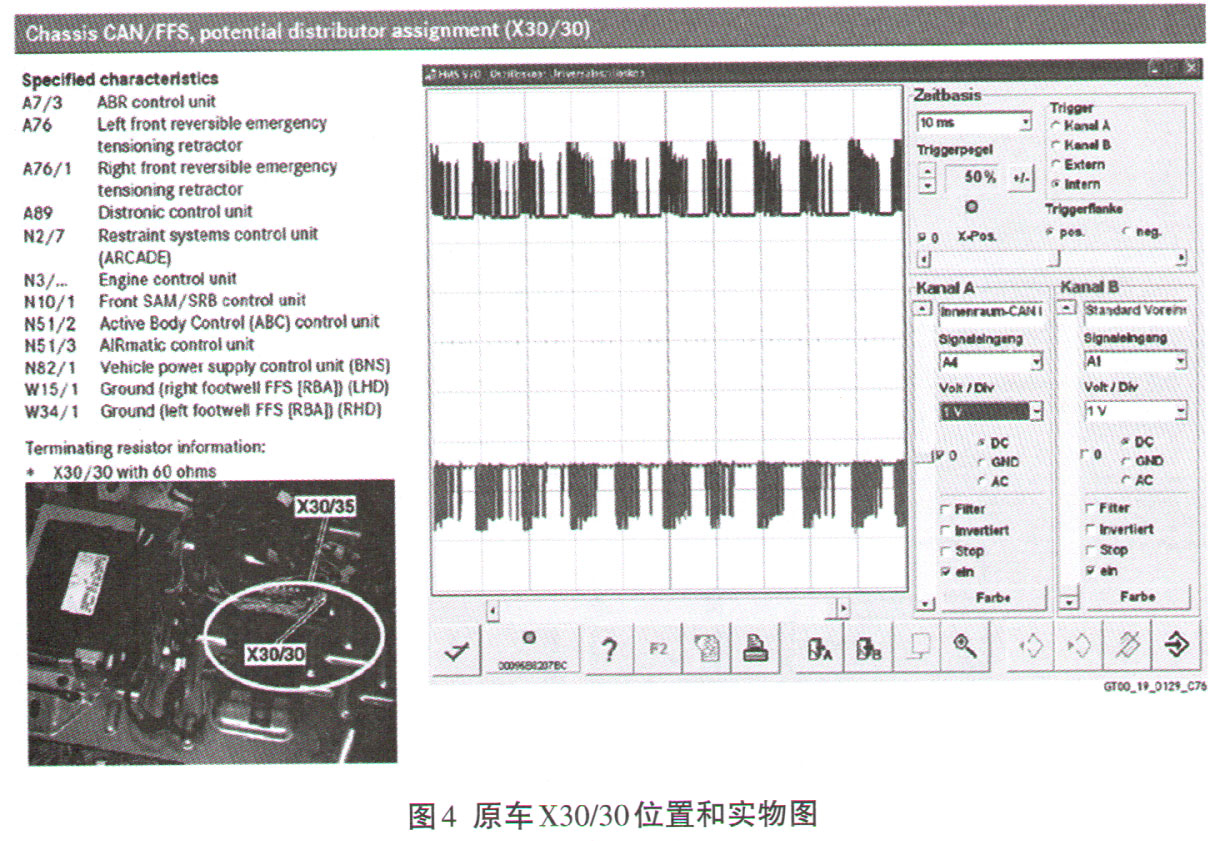

    为了准确排查,找出维修资料与实车对比,调出X30/31、X30/30的CAN线分配器位置及相关的电脑模块。分别见图4和图5。


[1] [2]  下一页
