奔驰E300轿车发动机抖动检修
来源:汽车维修与保养  作者:佚名  2021-02-18 13:47:29

     一辆行驶里程约16.2万km、搭载272型发动机的2014款北京奔驰E300轿车。车主反映:该车组合仪表上的发动机故障灯点亮,且发动机运转时有抖动的现象。

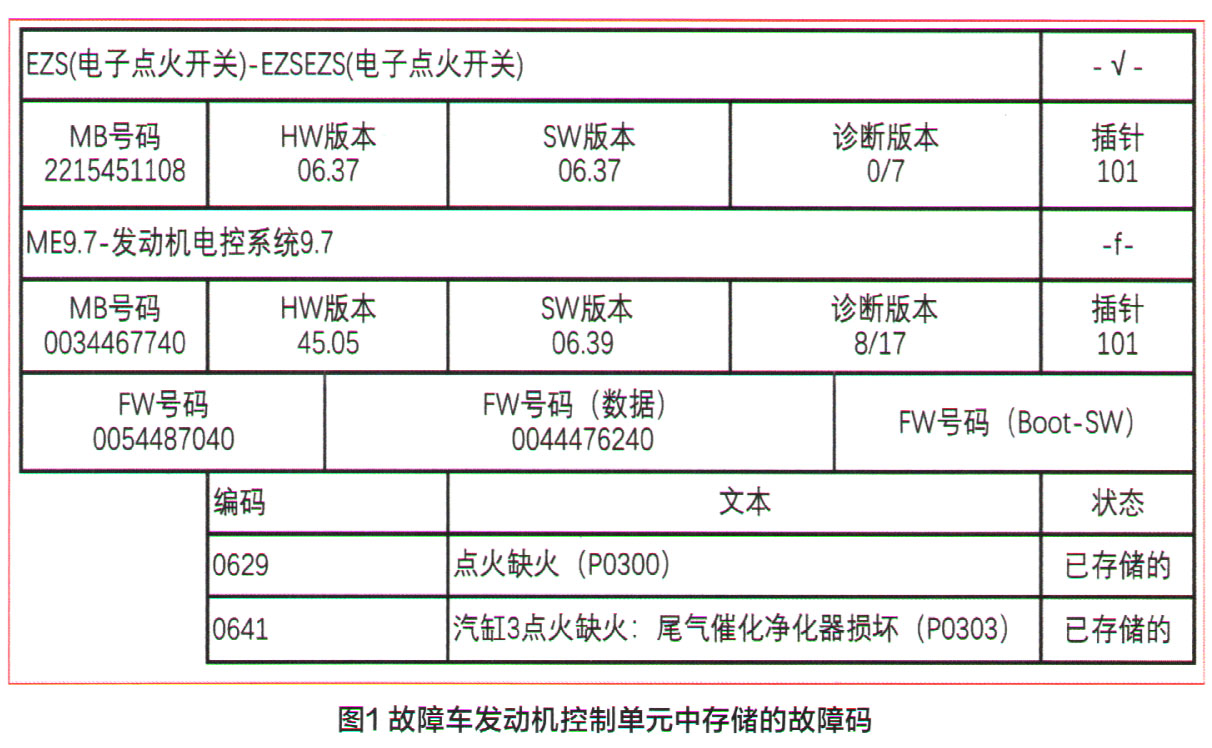

    故障诊断:接车后,维修技师首先使用奔驰专用诊断仪对该车控制单元进行扫描,在发动机控制单元中发现了两个故障码(图1).P0300一点火缺火(已存储的);P0303一汽缸3点火缺火,尾气催化净化器损坏。
    导致汽缸缺火的因素很多,如点火系统故障、燃油系统故障、排气系统故障、进气系统故障以及汽缸机械方面故障,但归纳起来主要有3个方面:第一是汽缸压力;第二是点火(是否准确且强有力;第三是混合汽浓度。
    根据多年的维修经验,奔驰272型发动机“汽缸缺火”属于比较常见的故障现象。如果是正常行驶的车辆,通常导致奔驰272发动机缺火的主要因素有:气门积炭比较严重、火花塞点火不良等。对于这种情况,清洗气门积炭、更换火花塞、清洗节气门体并删除调校值后,一般都能排除发动机缺火的故障。另外,这种维修方案通常只适用于发动机出现冷车抖动而热车不抖动的情况。如果热车后持续抖动,则必须按照汽缸缺火的检测流程进行认真检修。
    读取发动机控制单元的数据流,进入 “实际值”,查看“故障计数器”,发现第3缸的故障计数器数值很大,超过50以上。本着先易后难的原则,首先对调第3缸和其他汽缸的点火线圈、火花塞,然后启动发动机进行验证。此时,故障车发动机抖动的故障现象依旧存在,说明故障点不在点火线圈或火花塞上。使用听诊器检查第3缸的喷油器,故障车发动机运转时喷油器有“哒哒”的声音,初步判断喷油器在工作。拆卸点火线圈,将额外的火花塞连接到点火线圈上,启动发动机进行点火试验,火花塞能够正常点火。
    接下来,使用汽缸压力表测量汽缸压力。通过多次测量发现,第3缸的汽缸压力仅为1 bar(1 bar=100kPa),而其它汽缸的压力均在12ba佐右,说明第3缸的气门可能处于打开状态。于是拆卸进气歧管进行检查发现,第3缸的进气门处有一块白色的异物(图2),导致气门无法正常关闭。此时,虽已基本查清了该车的故障原因,但还必须查清这块白色的异物的来源。

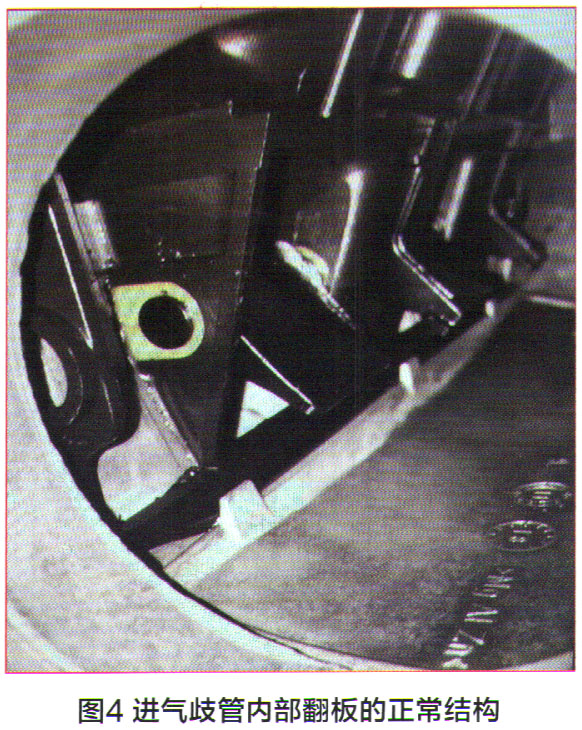

    根据异物的颜色及材质,初步判断其很可能是从进气歧管内部脱落下来的。维修技师将节气门体从进气歧管上拆下,用手电筒从进气口处照进去进行检查时发现,进气歧管内部翻板的固定销已脱落(图3)。正常情况下,进气歧管内部翻板的正常结构如图4所示。

    至此,我们可以确定,故障车发动机第3缸缺火的原因主要是进气歧管内部翻板的固定销脱落并卡在第3缸的进气门上,导致气门关闭不严,汽缸压力过低,造成第3缸不工作,从而引起发动机出现抖动的故障现象。
    最后,拆卸汽缸盖,研磨进气门,同时更换气门、进气歧管和气门油封等部件,并清洗其他汽缸的气门积炭,删除调校值后反复进行试车,该车故障被彻底排除。
