奔驰EQC400 4MATIC高压动力电池过热报警
来源:汽车维修与保养  作者:佚名  2021-11-16 07:18:05

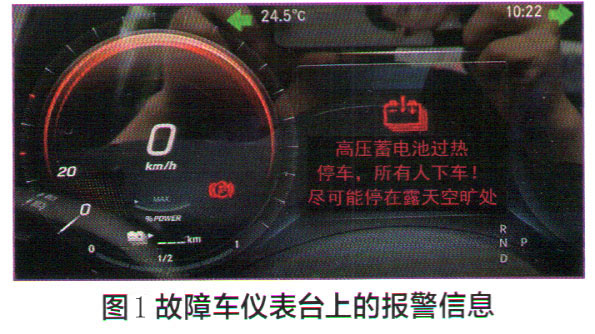

     一辆行驶里约1.5万km的 2021款奔驰EQC4004MATIC(CODE801)。该车仪表台上显示红色高压动力电池标志和文字报警信息“高压动力电池过热,停车,所有人下车!尽可能停在露天空旷处”(图1),且车辆无法行驶,后台RTM报警。

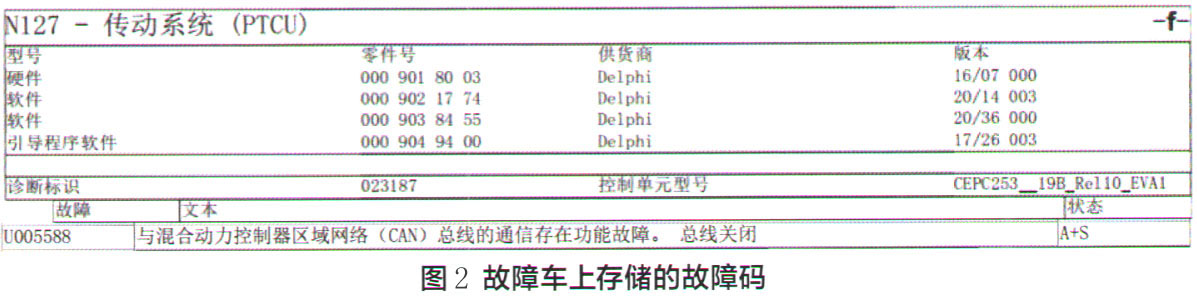

故障诊断:通过试车发现,该车无法进入就绪状态(READY),也无法挂档。连接诊断仪进行快速测试,传动系统控制单元N127中存有故障码0005588一与混合动力控制器区域网络(CAN)总线的通信存在功能故障,总线关闭(图2)。另外,所有的高压部件均无法通信。
    电驱动控制器区域网络CAN池叫混合动力CANED),网关是传动系统控制单元N127,连接着与电驱动相关的高低压控制模块,包括:N12发声器(SOLE)、N82/2蓄电池管理系统门户控制单元、N82/3蓄电池管理系统控制单元、N82/4蓄电池管理系统控制单元、N83/1直流/直流转换器控制单元、N83/11高压动力电池交流充电器、N112/9控制单元HERMES、N116/5直流充电连接单元。

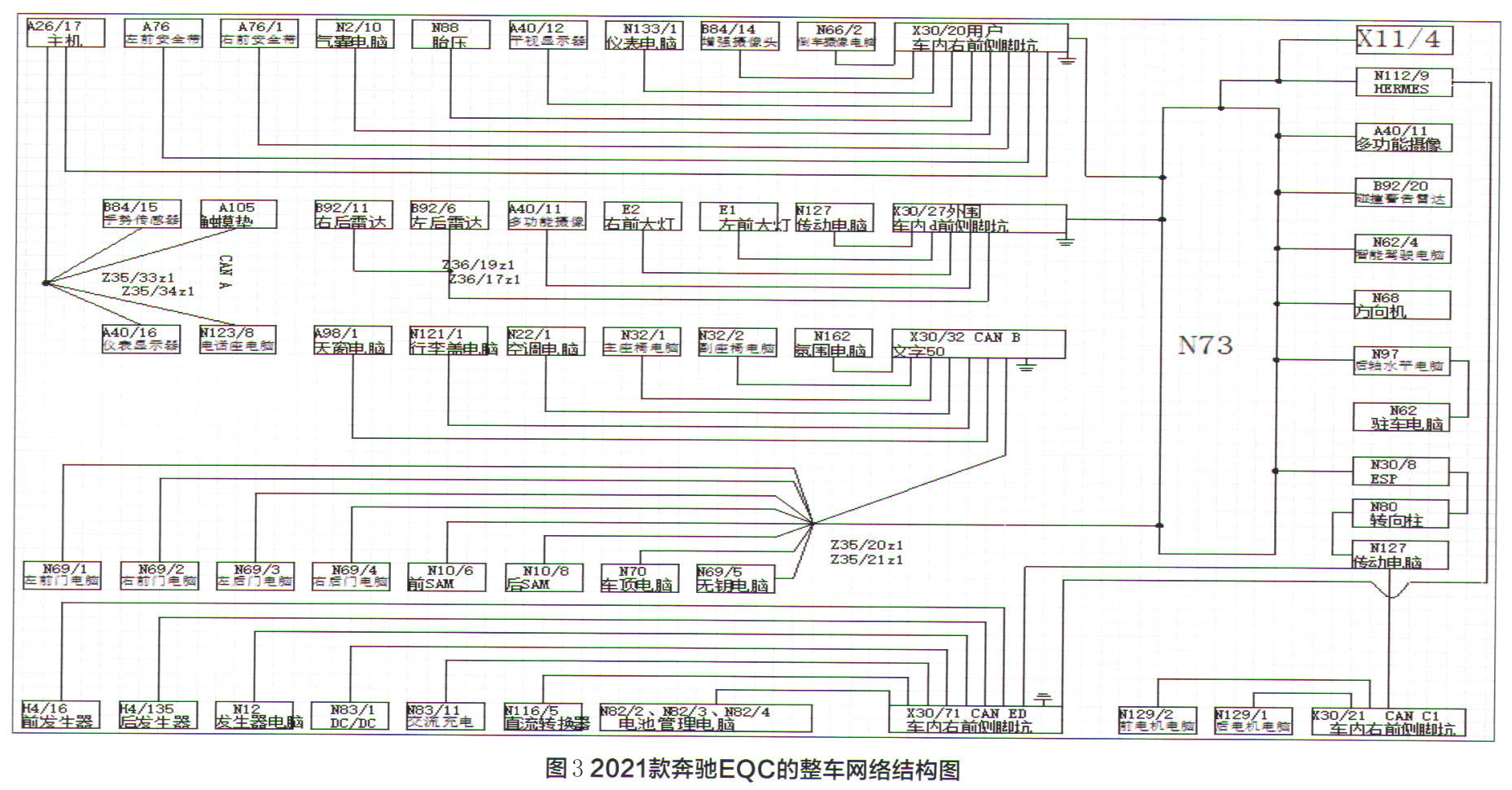

    传动系统控制单元N127的任务包括:牵引力管理、能源管理、传动系统热量管理、高压和低压调节、车载诊断系统、连接总线系统之间的接口(网关)。图3为2021款奔驰EQC的整车网络结构图。
    电驱动控制器区域网络CANED包含HERMES远程通信控制单元N112/9的原因是:在中国市场销售的所有新能源车(含纯电动、插电混动)必须装备实时监控系统(RTM),这是车辆生产、上牌、获得补贴及绿牌的前提条件。车辆运行及充电的实时数据发送至DAIMLER数据平台并转至政府平台。按照GB/T32960要求,实时数据每30s发送一次,故障时每1s发送一次;车辆出现相关报警时,报警信息同步发送至政府平台及呼叫中心。
实时监控系统报警级别及处理要求如表1所示。

[1] [2]  下一页
