奔驰EQC400仪表有时出现高压蓄电池报警
来源:汽车维修技师  作者:佚名  2022-08-24 09:12:59

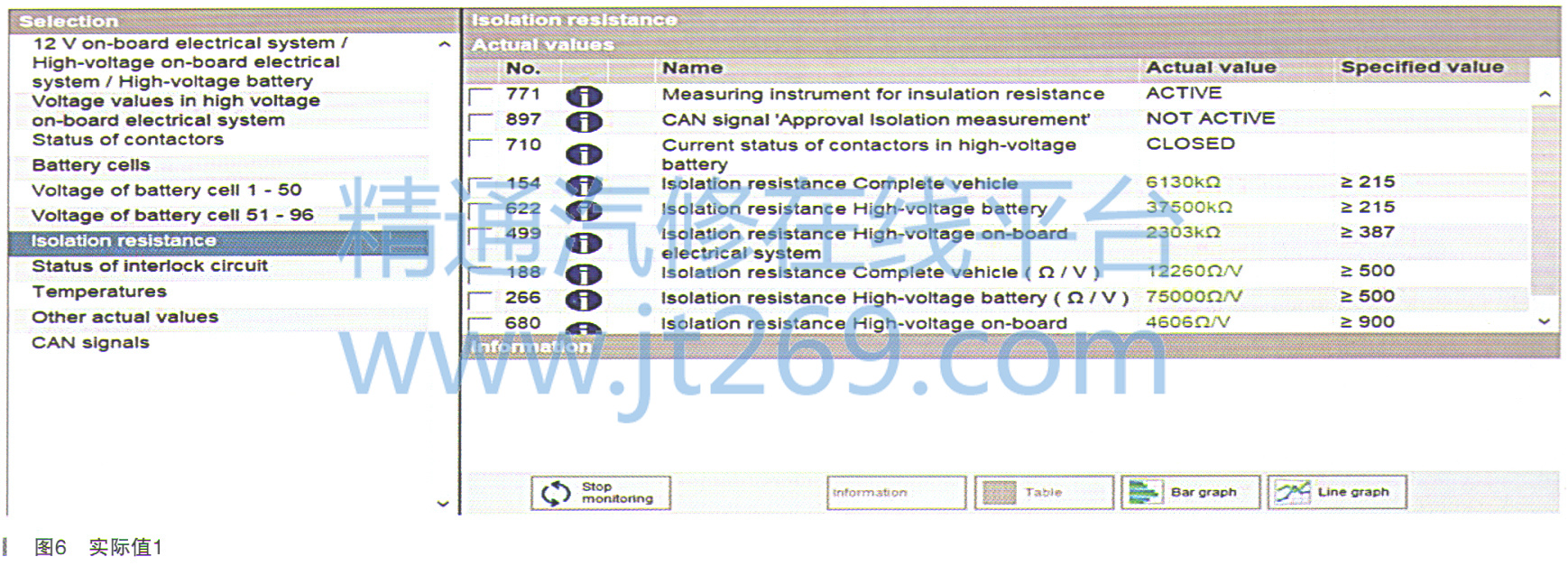

    进入读取高压系统的绝缘电阻实际值(如图6所示),结果所有绝缘电阻也都是正常的。
    鉴于目前车况正常,按引导测试结果,删除所有故障码,然后试车,正常。
    根据该故障偶发性的特点,将车辆停放一晚上,第二天早上启动车辆,正常;外出试车,故障依旧未复现。
    按流程将此故障通过TIPS平台反馈给奔驰厂家,申请更换电池包,并在申请期间继续试车,结果在一次冷启动时复现了故障,将车辆开进车间,用XENTRY测试,但XENTRY一直提示打开钥匙,因此,将钥匙关闭后开至2挡,故障再次消失。

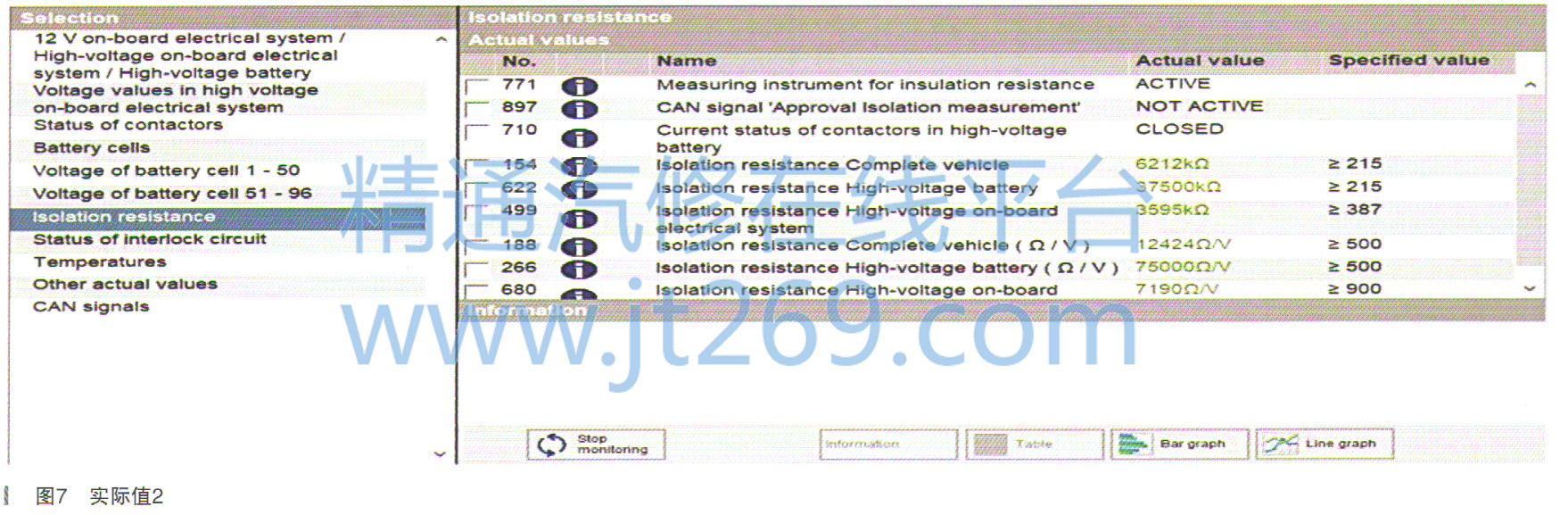

    XENTRY测试依旧是同样的故障码。读取绝缘电阻实际值(如图7所示),结果实际值也是正常的。

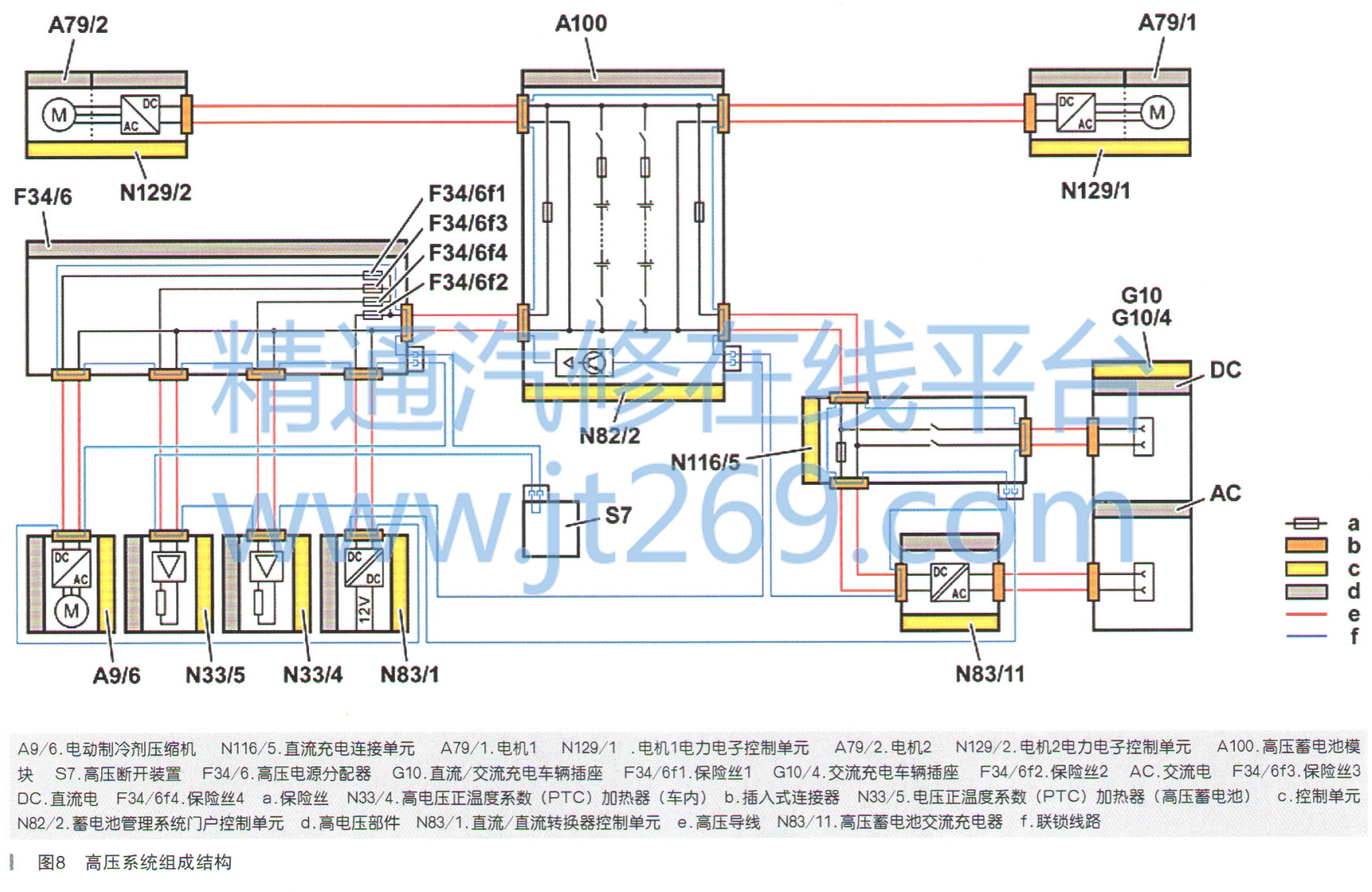

    根据引导测试结果,判断高压电池包存在偶发性故障,但仔细思考,还需要测量高压部件的绝缘电阻,这样,在WIS中查找高压系统的结构图,如图8所示,图中N116/5向电池包A100充电,而A100向N129/1和N129/2供高压电,并通过F34/6向其他高压部件供电。

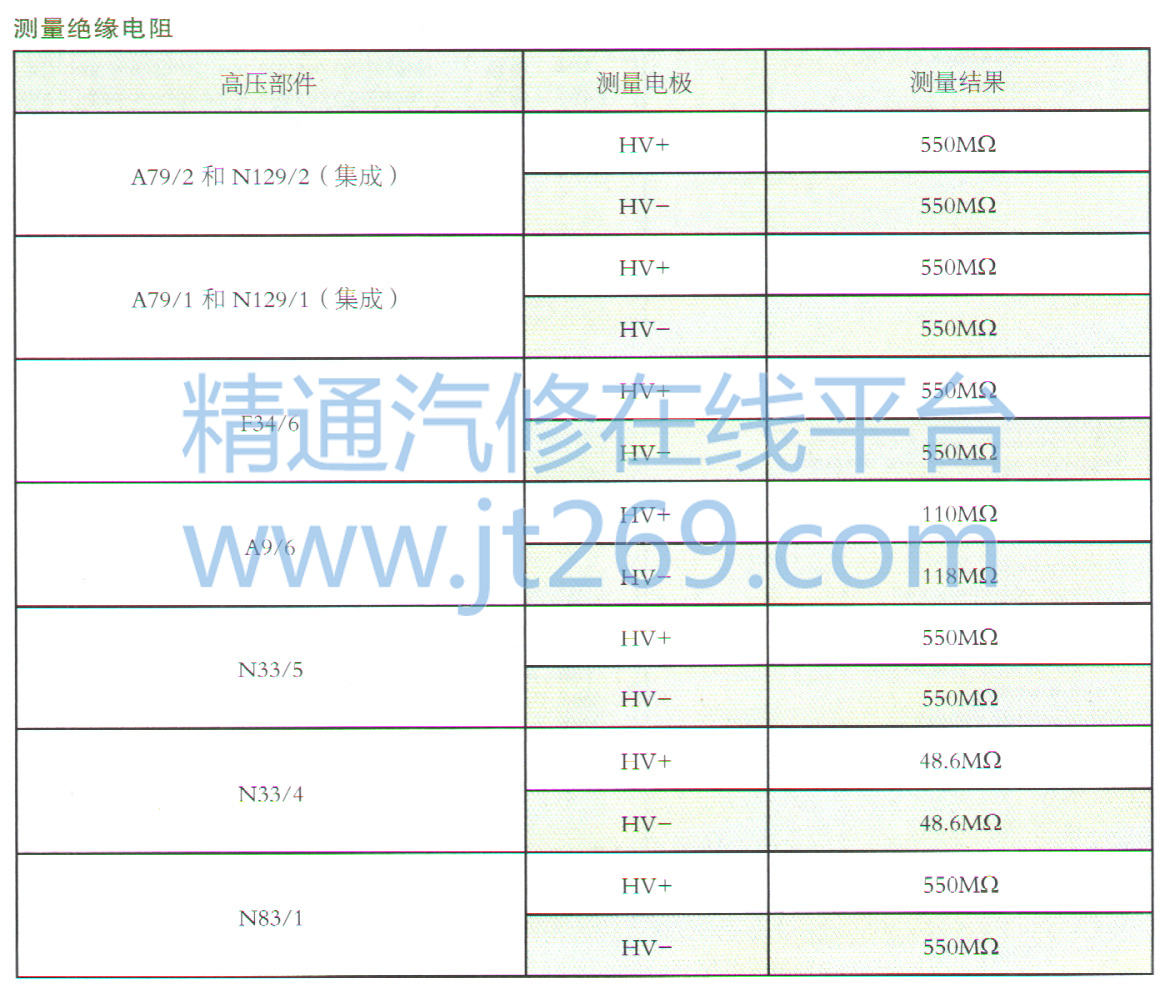

    按电路图,测量所有高压部件的绝缘电阻(如表所示),结果N33/4的高压正、负极绝缘电阻最小,与N33/5对比存在明显差异,判断N33/4有故障。

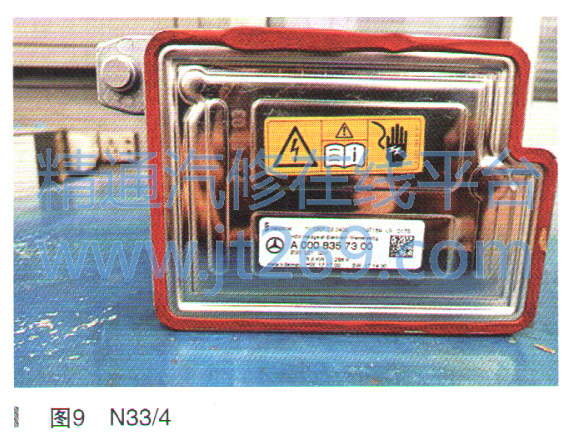

    根据检查结果,与试驾车对调N33/4进行测试,然后故障在试驾车上发现,确定为N33/4(如图9所示)故障。更换N33/4,故障彻底排除。
