（3）收音机R
      收音机R控制单元中集成有模拟收音机、数字收音机和基本／标准音频放大器。所有的顶级音响系统都具有外部放大器，放大器沿用自第二代MMI，但在软件上与第三代MMI的更新适配。顶级和高级音响系统的全部诊断功能都通过地址代码“47”调用。外部放大器的组件保护，在启用组件保护的状态下，所有的娱乐信号只通过左前侧声道输出，通话和导WYE示的信号传输不受妨碍。
    在奥迪Q7中收音机R安装于后备箱内右侧内衬盖板的后方（如图4所示）。收音VIR中的收音机和放大器都通过诊断地址“56 Radio”进行响应。

     （4）数据总线诊断接QJ533
    数据总线诊断接口是MOST总线的诊断主控设备。它负责断环诊断并负责将MOST总线上的控制单元的诊断数据传递给诊断仪。数据总线诊断接口的地址代码为“19 Diagnose-Interface mitMOST”。
   （5）奥迪Q7多媒体交互系统、MMI的MOST总线

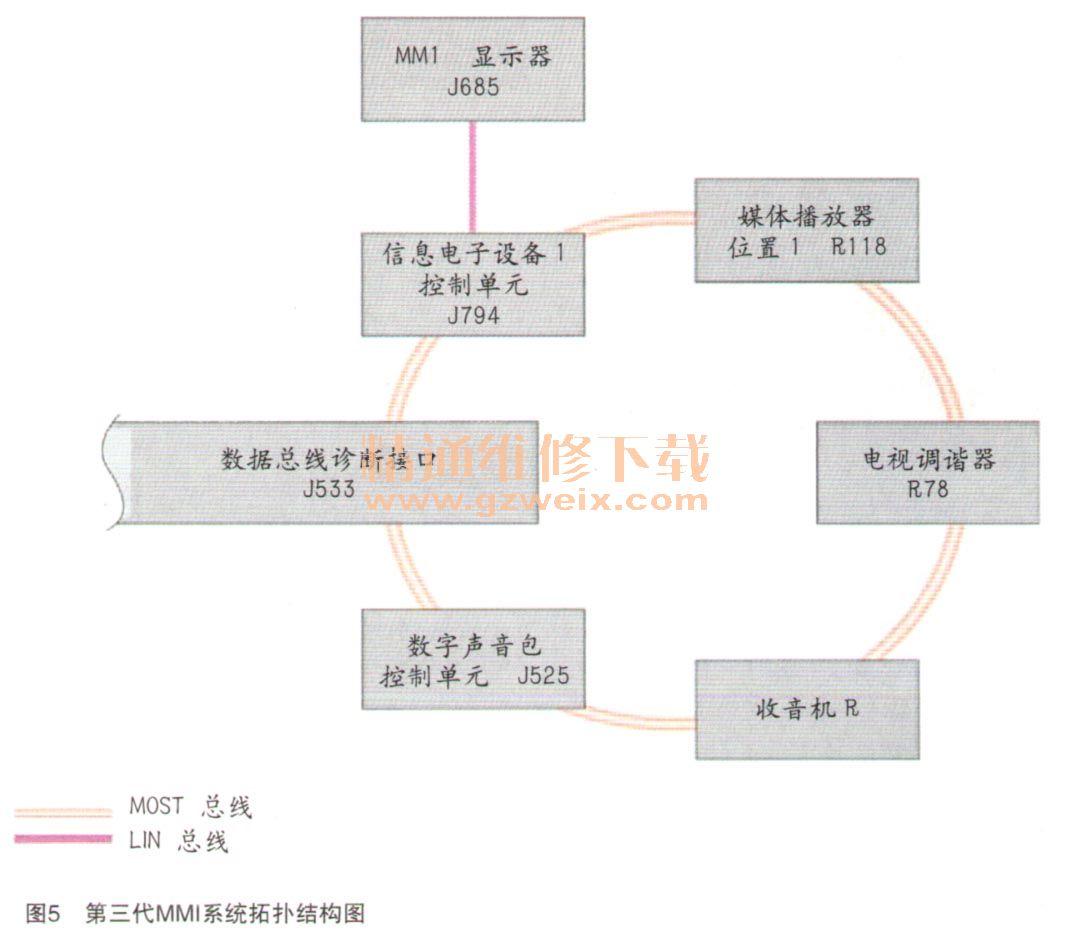

    奥迪Q7 MMI系统的MOST总线（Media Oriented Systems Transport的缩写）是一种用于多媒体数据传输的网络系统。为了在控制单元之问进行数据交换，采用光学点对点的传输技术，从而允许共享多个发送和接收器的数据。奥迪Q7 MMI系统的MOST总线，采用的是环形的网络拓扑结构（如图5所示），在光纤环路中由信息电子设备1（导航）控制单元J794、媒体播放器位置1R 118、数据总线（网关）诊断接口J533、数字声音包（音响）控制单元J525、收音机控制单元R和电视调谐器R78通过光纤组成一个封闭的环形结构。控制单元通过光导纤维沿环形方向将数据发送到下一个控制单元，直至首先发出的控制单元又接收到这些数据为止，这样就形成了一个封闭环。这种总线能实现非常高的数据传输率，可以满足传输音频数据的需要，新生产的奥迪Q7车型上都采用了MOST总线。

    ①奥迪印MOST总线传输的特点
    重量轻，占用空问小，成本低。MOST总线光导纤维是采用有机玻璃制成的，相对于金属导线来说，在提供光波传送图相同频宽时，能减轻约4.5kg的重量和节省约250m长的线束，这样就减轻了汽车的重量，节约了空间，降低了成本，同时扩展了功能。
    传输速率高。MOST总线采用光导纤维，在传输数据时相关部件的数据交换是以数字方式来进行的（以前的音频和视频信号只能作为模拟信号来传送），其传输速率可达21.2Mbps。MOST总线传输速率明显高于CAN总线系统的最高传输速率，因此CAN、总线系统只能够用来传输控制信号。
    抗电磁干扰能力强。MOST线传输信号时，是以光信号进行的，与无线电波相比，光波的波长更短，因此它不会产生电磁干扰，同时对电磁干扰也不敏感。
