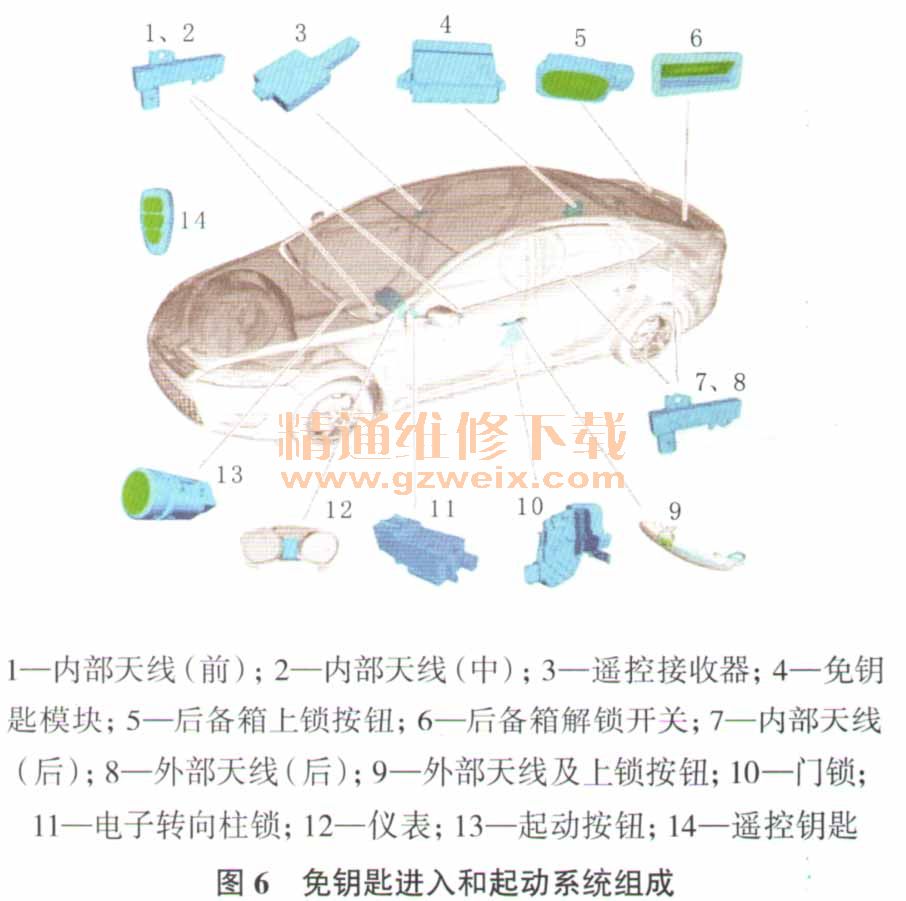

    免钥匙进入和启动系统由天线、遥控接收器、免钥匙模块（KVM）、解锁开关、上锁按钮、门锁、电子转向柱锁、仪表、启动按钮和遥控钥匙等组成（图6）。其工作原理可分别从免钥匙进入和免钥匙启动2部分进行阐述。

    1 免钥匙进入系统（中控锁）
    （1）免钥匙解锁功能。当有正确的遥控钥匙在车门天线的检测范围内时，只需拉动车门外把手，就可以打开车门。拉动车门外把手，车门外把手上的解锁开关即检测到作用在外把手上的拉力，免钥匙进入系统被激活；免钥匙模块 （KVM）就会通过车门外把手天线将低频信号发送给遥控钥匙；遥控钥匙则以高频信号做出回应，如果遥控接收器接收到来自遥控胡匙的正确信号，KVM就会通过车身控制模块（BCM）向车门控制模块（RDM）发出解锁请求，驱动门锁电动机对车门进行解锁。
    （2）免钥匙闭锁功能。按下车门外把手或尾门／行李箱盖上的上锁按钮，即可对车辆进行闭锁操作。按下上锁按钮，KVM就会通过天线及遥控接收器与遥控钥匙进行信息交换，当确认遥控钥匙的信息正确后，KVM即通过BCM向RDM发送闭锁请求，RDM则控制车门闭锁，同时转向灯会闪烁，提示车门闭锁成功。要实现免钥匙闭锁功能需要满足的条件有：在天线的检测范围内有正确的遥控钥匙；所有车门均已关闭；换档杆处于P位置（只适用配备自动变速器的车辆）；发动机没有运转。

    2 免钥匙启动系统

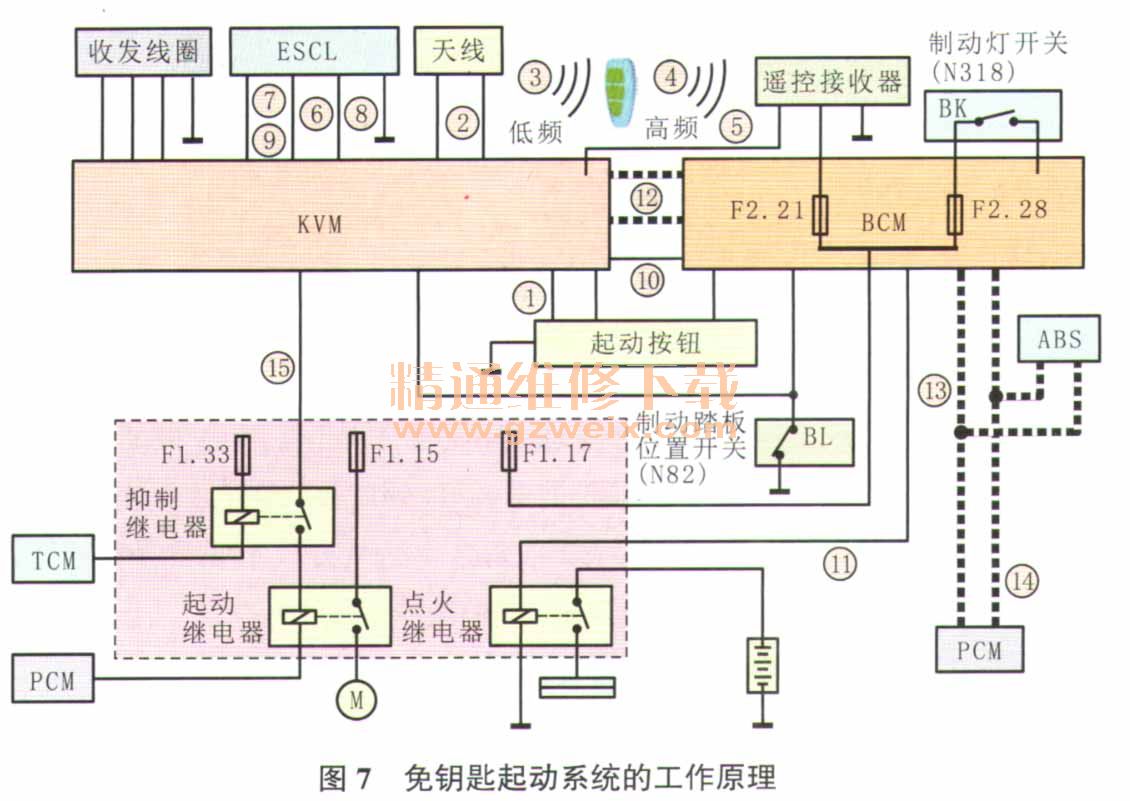

    免钥匙启动系统的工作原理如图7所示，其具体的工作顺序如下。

    （1）当驾驶人按动仪表台上的启动按钮，启动按钮会利用与其相连的线路向KVM发出信息。
    （2） KVM接收到来自启动按钮的信号后，同时激活3个内部天线。
    （3）内部天线发射低频信号用来搜索遥控钥匙。
    （4）在低频信号被遥控钥匙获取后，遥控钥匙会发出一个高频编码信号作为应答。
    （5）遥控接收器接收到高频信号后会对其进行简单处理，然后将获得的数字编码信息传递给KVM。
    （6） KVM将获得的编码信息与其内部储存的钥匙编码信息进行比对，如果编码信息正确，则立刻为电子转向柱锁（ESCL）供电。
    （7） ESCL得到来自于KVM的电源后即开始工作，ESCL与KVM之间通过专用的数据线路（K线）发送一个软件匹配编码，用于判断KVM和ESCL控制软件是否相互匹配。
    （8）只有KVM和ESCL控制软件匹配成功后，KVM才会向ESCL发出解锁指令。
    （9）如果ESCL成功解锁，则会经由K线向KVM反馈这个成功解锁信息。
    （10） KVM得到ESCL反馈的信息后，会立即把点火继电器开启请求指令通过单线传递给BCM （C2PK28-E端子）。
    （11） BCM在接收到来自于KVM的点火继电器开启请求指令后会立即控制点火继电器吸合，从而为车辆各模块供应工作电压。点火继电器接通后，各模块和网络系统开始正常工作。
    （12） KVM会利用HS-CAN BUS把被动防盗系统（PATS）编码信息传递给BCM。
    （13）～（14） BCM会经由HS-CAN BUS向PCM和ABS传递PATS信息，让PCM和ABS来核实这个编码信息是否与他们内部储存的钥匙编码信息一致。如果PCM和ABS都认为当前的PATS编码是正确的，则会利用HS-CAN BUS向KVM反馈 “钥匙合法”的信息，同时PCM也会进入正常的工作状态。
    （15）最终，KVM在得到这个“钥匙合法，的反馈信息后就进入启动预备状态。
    殊下离合器踏板（手动变速器）喇动踏板（自动变速器）的同时按动启动按钮，发动机启动；如果仅按下启动按钮但未踩下离合器踏板／制动踏板，系统会控制转向柱解锁，并将煮火开关置于ON位置，但不启动发动机。
    如果在车辆内部没有发现有效的遥控钥匙，则仪表上会显示“钥匙未检测到”。
