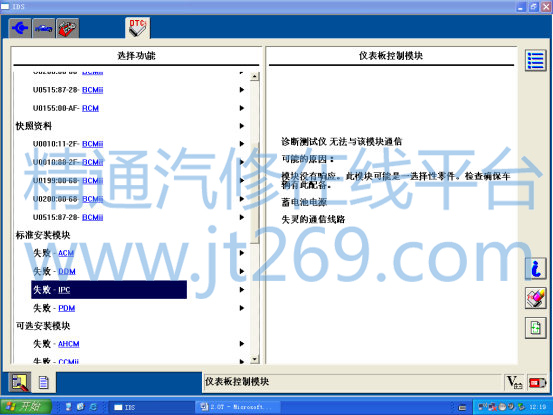

维修过程： 验证故障存在后用 IDS 检测发现几个 U 打头的中速网络故障，进行网络测试发现 IDS 与中速网络的模组无法通讯。





用万用表检测 DLC 插头 3、 11 之间的电阻为 61.2 欧，测量 3 号脚对地电阻为 1.1 欧，有对地短路现象,查看电路图后用分段排除法将插头 C23-AB 断开后再次测量 3 号脚对地电阻时恢复正常，缩小了故障范围。对剩下的模块进行逐个拆除时故障依旧存在，此时判定为线路故障。

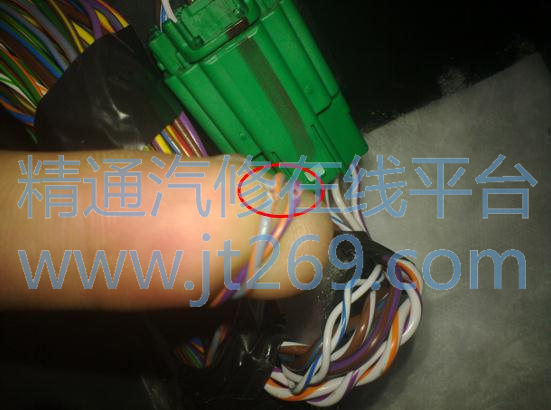

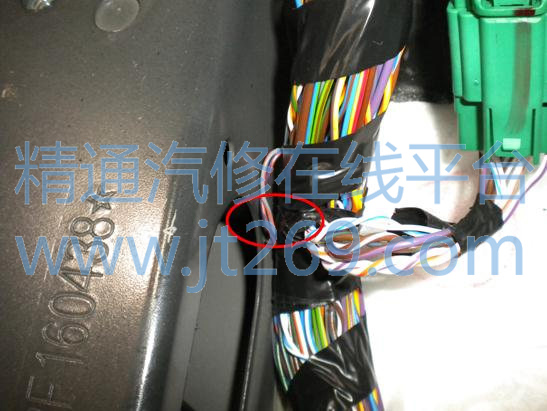

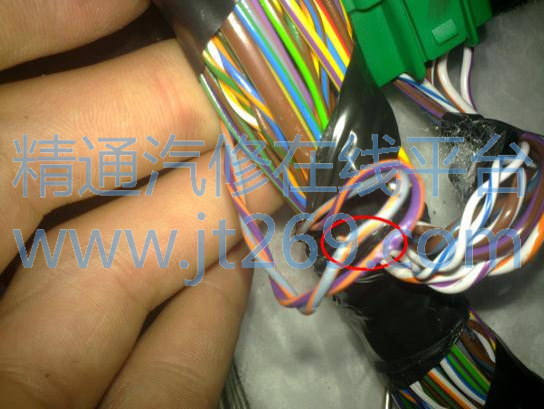

经过一番查找后发现在位于副驾驶靠中央扶手箱底部侧的网络线束与车身摩擦破裂并短路,修复后故障排除。
