故障现象: 客户反映爬完山车辆熄火后,风扇高速常转,钥匙拔掉并锁了车以后还是一直常转,直到电瓶没电。

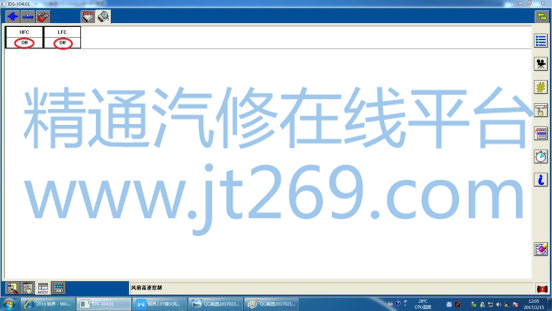

维修过程: 接车后我们检查,发现故障一直呈现,风扇一直在高速常转,熄火关掉钥匙,并拔掉钥匙锁车也是一直常转,我们观察到锐界有两个风扇,熄火常转的风扇是右侧的。其次我们 IDS 检测无故障码,启动发动机关掉 AC,我们观察 PCM
数据流里面的参数, LFC 风扇低速控制, HFC风扇高速控制,两个数据都是 OFF 状态,意味着 PCM 没有对风扇控制作出指令。
通过以上的初步判断我们认为是以下几点原因造成:
1:风扇控制继电器
2: PCM
首先我们先来了解一下风扇系统控制逻辑,我们从公司借了试驾车做测试,并从 PTS 网站我们找到了风扇控制的线路图,线路图如下:

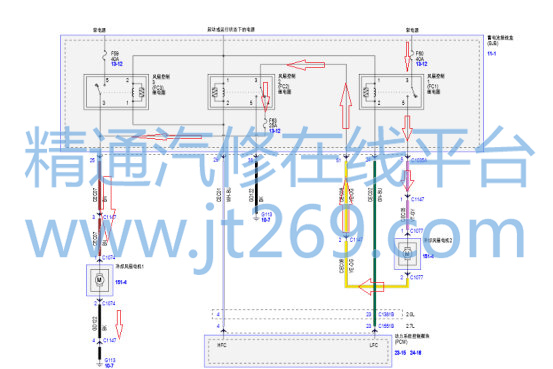

结合线路图我们来分析风扇线路控制逻辑,线路图里面有 3个风扇继电器,并有两个风扇电机,风扇电机 1 风扇电机 2,PCM 有 LFC 低速 HFC 高速指令控制, LFC 低速控制的是FC1 继电器 HFC 高速控制的是 FC2 FC3 继电器。启动发动机打开 AC 空调后,两个风扇低速旋转,拔掉FC1 继电器后两个风扇都不转,拔掉 FC2 继电器后两个风扇也不转,拔掉 FC3 继电器后风扇旋转没有影响,风扇低速旋转时 FC1 FC2 继电器会工作,风扇低速旋转如下图:

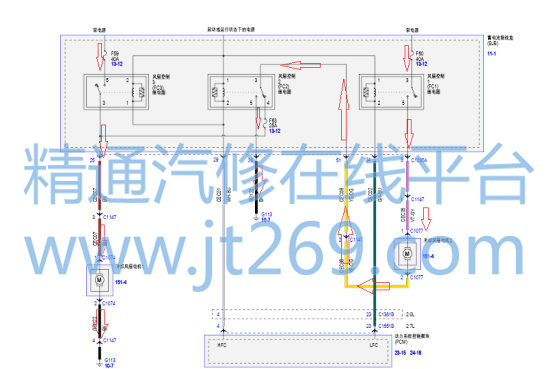

风扇高速旋转时,我们发现两个风扇都会高速旋转,拔掉 FC1继电器后风扇 2 不转,拔掉 FC2 继电器后风扇 2 也不转,拔掉 FC3 继电器后风扇 1 不转,风扇高速旋转时我们发现 FC1FC2 FC3继电器都会工作,风扇高速旋转如下图:
