福特金牛座主驾座椅不加热
来源:本站整理  作者:佚名  2024-02-28 10:08:14

 故障现象:客户反馈主座椅不加热,但有时可以正常加热,有时无法加热,间歇性出现故障。

维修过程:接车后验证故障,正常启动车辆,打开主驾座椅加热开关,加热开关可以正常点亮,并可以切换 3 个档位的调节,经 5 分钟后用手面感受座椅靠背及座垫没有任何温度的变化,按照同样的操作步骤,把乘客座椅加热开关打开,5 分钟后用手面感觉到非常大的温度变化,目前可以判断主座椅不加热的故障真实存在。首先 IDS 检测:

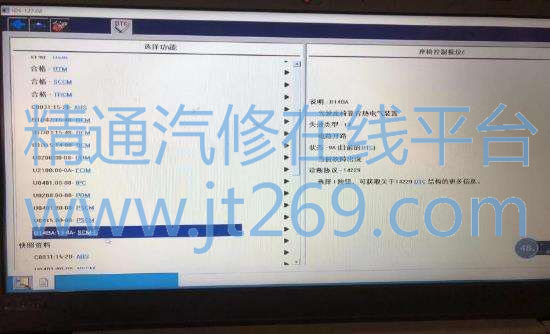

故障码:B14BA:13-0A-SCM-E 驾驶座椅靠背电路开路
按照以上的初步检查,及电脑检测,怀疑已下相关部件存在故障:
1、主座椅加热的相关线路
2、主座椅加热开关
3、主座椅加热模块(SCM-E)
怀疑到的部件进行逐步排查:
首先结合 IDS 对(SCM-E)模块加热系统的相关数据流进行确认,排查主驾座椅加热开关的输入、输出、信号是否正常、

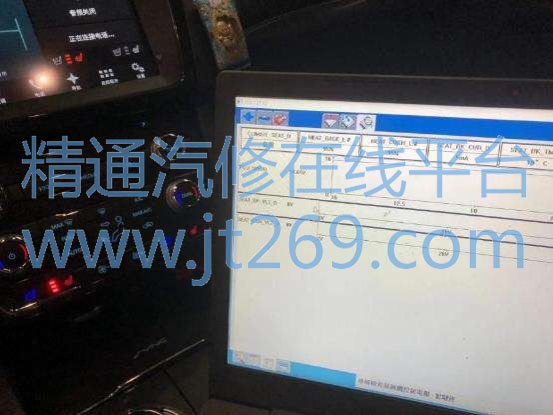

打开主座椅加热开关,观察 IDS 加热开关能够收到开关输入指令,但加热模块没有输出对座椅加热的电信号,通过以上数据流非常清晰排查了加热开关,下一步借助 PTS 网站上面的定点测试进行确认故障码,进一步缩小检查范围,如下图:


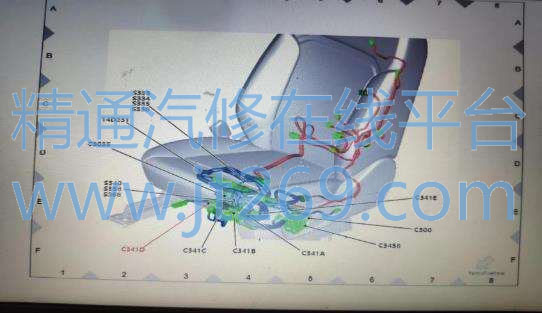

按照维修定点测试及模块针脚位置布局图进行快速排查,提示需要测量(SCM-E)模块 C341E--C341D 两个插头里面对应的线路针脚与接地之间的电压。

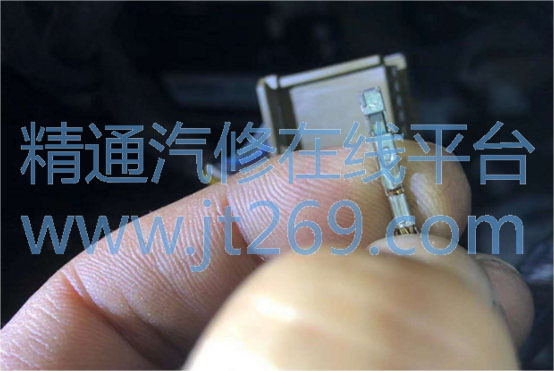

当拔掉(SCM-E--C341-D 插头,仔细观察发现 C341D-5# 针脚弹片有明显的烧蚀的情况。
