故障现象: 客户反映天窗卷帘关闭后有褶皱,并且关闭时候会有“咔咔”的声音,有时候关闭途中会自动后退(防夹功能启动)

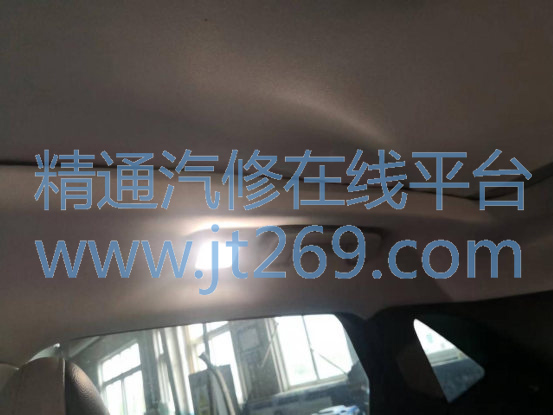

维修步骤: 验证故障确实存在,卷帘关闭过程中会有“咔咔”声音,初步判断是电机与轨道内齿条摩擦错齿的声音,并且卷帘右侧出现褶皱,如图:

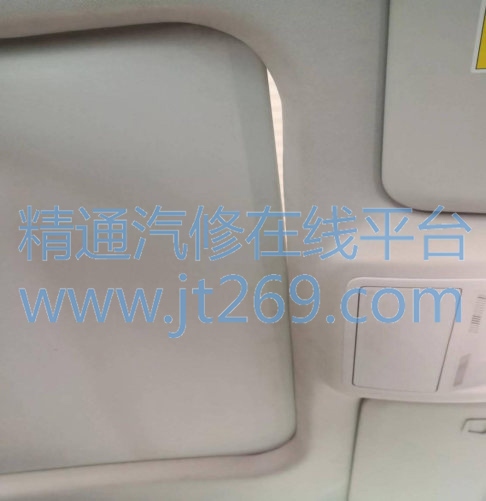

与热线吴老师沟通后进行拆解检查,首先拆下顶棚和前玻璃检查天窗框架外观没有破损,卷帘卡子安装完好未脱落,关闭卷帘后发现卷帘右侧有缝隙,左右不在一条直线上,如图:

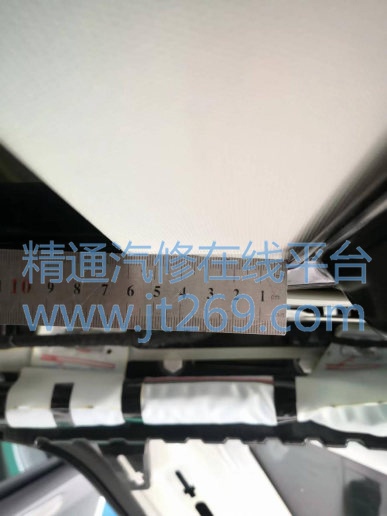

完全打开卷帘后用直尺测量两端距离,发现左右相差1.5CM 左右,如图:
左侧 7.5CM
右侧 6CM
拆下电机检查轨道内齿条完好,电机齿轮有轻微磨损,应该是出现错齿时候磨损的,重新调整卷帘两端距离后,安装电机进行测试,发现卷帘移动一会后再次出现“咔咔”声,并且卷帘褶皱,完全打开卷帘测量两端距离还是相差 1.5CM左右。
调整卷帘两端距离,拆下卷帘,手动拉动卷帘未发现有卡顿现象,手动滑动卷帘固定端发现右侧比左侧紧,右侧要使劲才能推动,左侧比较好推,但是装上电机(没有装卷帘)进行测试,轨道运行一切正常。目前为止卷帘和轨道单独测试都正常,装到一起就出现故障。
再次与吴老师沟通,他建议还是确认一下故障点,判断一下是轨道还是卷帘问题。经过商量决定与试驾车进行 ABA验证。

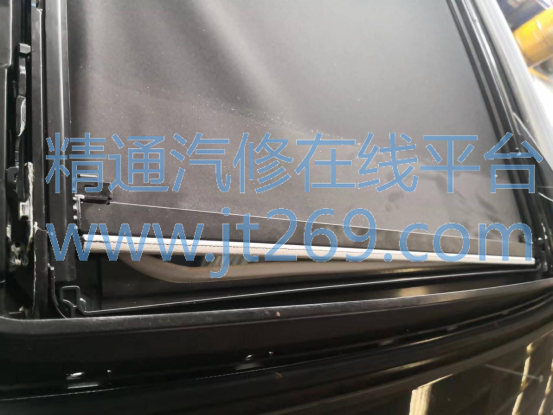

拆下试驾车的卷帘后,手动滑动卷帘固定端发现右侧也是比左侧紧,确定这是正常的。 ABA 互换卷帘进行测试发现了新的问题,刚开始测试卷帘运行一切正常,在测试几次后卷帘出现关闭过程中运行缓慢,直到完全不动了,两辆车都是一样的故障,在进行拆卸卷帘时候发现,由于我没有安装卷帘固定卡子,造成卷帘在关闭过程中脱离轨道卷入上面的齿条内,使齿条运行卡顿直至停止。如图:
手指的位置是卷帘的轨道位置
