日产天籁ABS、VDC、手刹灯故障灯亮
来源:本站整理  作者:佚名  2015-05-25 06:38:38

    一辆行驶里程约1.8万km的日产天籁轿车。该车ABS、VDC、手刹灯,发动机灯点亮车子跑不起来。

    故障诊断:
    1)实地试车确有此现象,车速提不起来,码表不走
    2)使用CONSULT-III诊断仪进行诊断发现好多系统都有当前故障码,且都是有关CAN及车速的故障,见下图





    且发现无法诊断到ABS系统,CAN检测同样无ABS系统
    3)根据维修资料,无法检测到某个单元时应检查该单元的电源及接地电路。电路图如下:



    4)据线路图,测量2号3号端子电源,结果正常,测量1号与4号端子接地,电阻值很大,说明接地电路不良。

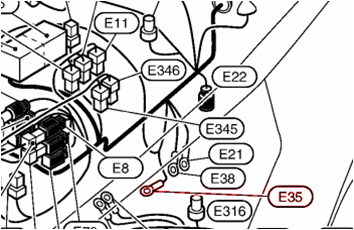

    右图红色标记为1号与4号端子公共搭铁点E35。
    5)测量ABS插头1号与4号端子与E35导通正常E35接地端位于左侧大梁空滤盒下方,拆下接地螺栓,发现其搭铁处油漆痕迹很多,确定是此原因造成搭铁不良,从而引发故障。

    6)重新处理搭铁点,测量搭铁OK,使用诊断仪清除各系统故障码,进行CAN诊断,显示正常。试车,一切正常。

    维修小结:
    1. 要会熟练使用维修资料。
    2.  搭铁和电源同样重要,一个系统工作不良可能会引起一连串的故障现象。
    相关资料:2013年东风日产新天籁原厂维修手册
