日产天籁轿车倒车时无R显示
来源:本站整理  作者:佚名  2015-05-27 08:25:55

    一辆行驶里程约7.8万km的日产天籁轿车。客户反映:该车早晨还好好的,突然之间出现倒车时发现显示屏无倒车影像,仪表也不显示R,但倒车正常,其他档位显示也正常,试车无异常。

    故障诊断:

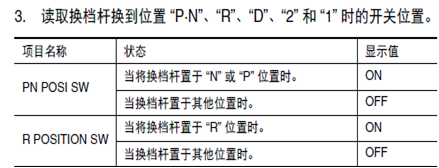

    1)排挡杆分别从P换至D,发现仪表显示无R,其他正常,用诊断仪检测发动机和变速箱系统无故障码,进入变速箱数据监控,当排挡杆在R时显示档位状态是OFF,根据维修手册(下图1)应显示ON,由此看出TCM没有检测到R档的信号,而该信号是由档位开关发送过来的

   2)根据下图二线路图,TCM第35号端子是连接P/N开关的R档位线束端子,如果在R档位时,35号应该是电瓶电压,而我们测量显示0V,在检测P/N开关的电源线束3号端子,电压刚好是蓄电池电压,说明档位开关之前的电路正常

   3现在检测TCM35号端子至档位开关8号端子导通性,也是正常的,根据线路图检测R档位时,档位开关的3号和8号端子的导通性,当仔细观察档位开关时发现该开关没有线路图表面的8号端子,再观察线束侧对应的8号阴端插头,发现里面有个断裂的端子插头,问题发现了,原来是档位开关的8号端子断在插头里面了,图3和4导致供电电源不能传送到TCM,然后仪表得不得R档位信号



    4,更换一个档位开关试验,故障排除。

    维修小结:要明晰车辆的工作原理,思路明确,很好的利用维修手册、线路图、和检测电脑、并熟练应用检测电脑的各种功能,就能很快查出故障所在的位置,提高工作效率。
