一辆行驶里程约6.5万km的日产骐达轿车。该车辆门锁正常开启以后，后背门无法正常开启。

    故障诊断：
    故障:使用摇控器打开车门以后按下后背门开启器无法打开后背门

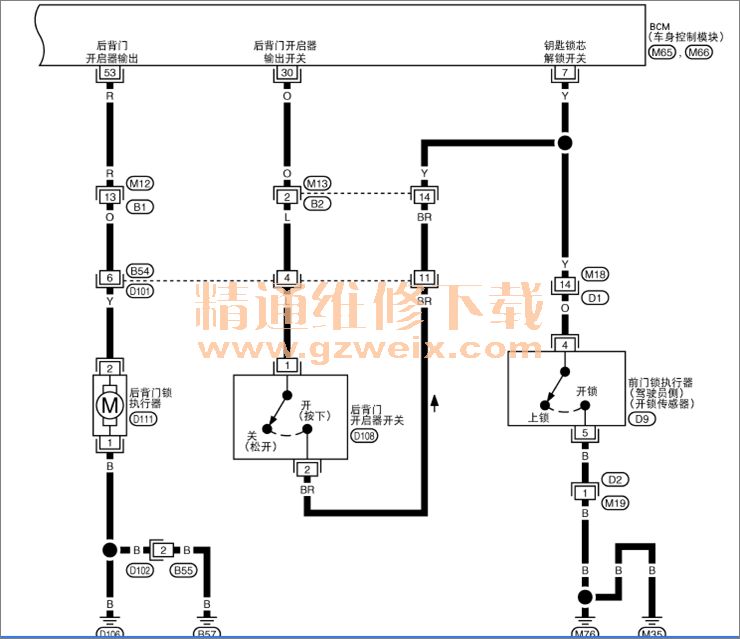

    1）折下后背门内饰盖，拔出后背门锁执行器插头，按下后背门开启开关使用万用表测量执行器插头(D111）2号脚没有蓄电池电压通过。
   2）我测量了BCM53号脚到后背门锁执行器的2号脚导通性正常，可以断定这条线路没有问题。

    驾驶员侧车门旋锁转到开锁
    • 检查BCM接头30号腿和接地之间的电压
    • 按下后背门开启器开关:按下应是0V，松开应是蓄电池电压

    • 但是按下去还是蓄电池电压，这说明这里出现了问题须要进一步检查

    检查后背门开启器开关电路
    • 将点火开关转到OFF位置
    • 断开BCM与后背门开启器开关接头
    • 检查BCM接头与后背门开启器开关接头之间的导通性。

    • 经检查导通性是正常的，说明这里没有问题须要进一步检测

    检查后背门开启器开关
    • 检查后背门开启器开关
    • 检查后背门开启器开关的1号2号腿的导通性:按下导通，松开不导通。

    • 经检查是导通的，说明了开关没有问题须要进一步检查

    检查后背门开启器开关电路
    • 断开前车门作动器（驾驶员侧）接头
    • 检查后背门开启器开关接头和前车门作动器(驾驶员侧）接头之间的导通性

    • 经检查是正常的，须进一步检查

    检查前车门作动器接地电路
    • 检查前车门作动器(驾驶员侧）接头与接地之间的导通性

    • 经检查导通性正常，说明没有问题须要进一步检测

    检查开锁传感器功能
    • 连接前车门作动器(驾驶侧）接头
    • 检查后背门开启器开头接头与接地之间的导通性。



    • 经我检测异常，说明前车门作动器有问题，更换前门作动器故障排除。

    维修小结：
    1）本案例说明了BCM通过了检测到后背门开启器开关接地的信号，BCM来控制后背门执行器开启工作，而BCM通过后背门开启器开关的接地信号又受到了前门执行器(驾驶员侧）(开锁传感器）的控制，由于前门执行器(开锁传感器）的损坏造成了后背门的正常开启工作。
    2）在本安案例中又学到了后背门的工作原理查找电路的技巧。
     相关资料：2011年东风日产新骐达维修手册
