维修点评：高科技时代，汽车钥匙的功能不再只是开关车门和启动发动机。在一些中高档车型上都配备了智能钥匙，这种智能钥匙让车主体验到使用车辆的便利性与安全性。只要驾驶员携带钥匙靠近车辆，智能钥匙控制单元通过车辆外部钥匙天线发射无线电射频信号确认钥匙在检测区域内，然后智能钥匙发射带有ID代码信息的高频无线电信号，由钥匙接收天线接收，传输给智能钥匙控制单元认证钥匙的合法性，并且智能钥匙控制单元会将钥匙的认证信息通过CAN总线通知车身控制模块BCM发出指令，车门锁执行器自动进行上锁或解锁车门。驾驶员上车后，车内钥匙天线检测到钥匙存在信号，BCM会解除发动机限制启动和转向锁。但是，智能钥匙系统的运行也带来故障发生的机会，当智能钥匙系统发生故障时，有些维修技师往往觉得无从下手诊断，而本文是一个很好的范例。智能钥匙系统失效故障诊断流程有下列主要几点。
    （1）用两把钥匙（备用钥匙）对比操作，排除钥匙电池失效的可能性。智能钥匙电池测量方法如图5所示。

    （2）用诊断仪进入BCM中智能钥匙诊断菜单，查看是否有故障码。无故障码选择“BCM”的“智能钥匙”诊断菜单，在“数据监控”模式中选择“多功能遥控系统计数器1"，查看是否检测到钥匙存在（图6）。

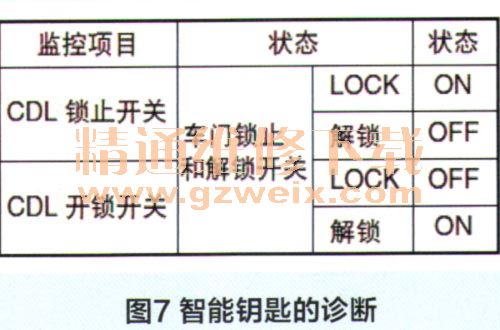

    （3）用诊断仪进入BCM中智能钥匙诊断菜单，并且操作车门中控锁开关，检查车门锁止和解锁开关是否工作正常，排除车门执行器故障（图7）。

    （4）当车辆内、外钥匙天线或钥匙信号接收器发生故障，一般都会在BCM中储存故障码，参照维修手册进行故障码排除.对智能钥匙控制单元和BCM的检查，主要是进行电源供给检测，导线和连接器导通检测，用排除法确认智能控制单元和BCM故障。
    最后针对本案例的修理经过，提出两点建议：①诊断开始，维修技师发现智能钥匙系统有历史故障码，不应随意删除，要保存历史故障码和查看故障定格数据，这时后面的故障诊断会有帮助。②修理方法上不主张对智能钥匙控制单元的脱焊针脚焊接一根导线引出后跨接，可以对脱焊针脚进行内部焊接，恢复端子的导通。
    相关资料：2012年东风日产新轩逸维修手册
