当检测到MOST接收、发送或控制线路故障时，将不能根据唤醒请求按预期接收到发送／接收信息。然后，A11收音机和K74人机界面控制模块将执行诊断以隔离这些媒体导向系统传输故障。如果媒体导向系统传输控制线路对0V低电压短路并持续过长的时间，A11收音机将设置U2098故障码且K74人机界面控制模块将设置U0029 02故障码。此时，媒体导向系统传输总线将无法进行通信，直到媒体导向系统传输控制线路短路被修复。
    一旦通过媒体导向系统传输控制线路短路诊断，A11收音机就将尝试在媒体导向系统传输控制线路上重新发送初始短脉冲冲击多达3次。如果未收到预期的响应，A11收音机将继续保持设置了U0028故障码的故障模式，并且在DTC U0028设为当前故障码时不断发送300ms长脉冲，此脉冲将使最远的上游发送设备能够在此MOST故障／诊断模式中成为代理MOST主控设备。当A11收音机接收到此新媒体导向系统传输主控装置的识别号时，可以根据故障诊断仪数据参数“Surrogate MOST Master NodeUpstream Position（代用媒体导向系统传输主控装置节点上游位置）”来识别代用媒体导向系统传输主控装置。应使用故障诊断仪和示意图，利用A11收音机数据显示屏幕中的“LastWorking MOST ID of Node 1-9（最近工作的MOST节点识别号1-9）”参数确定MOST总线的配置和方向。当存在故障时，其将在A11收音机上显示新启用的“Surrogate MOST Master Node Upstream Position（代理MOST主控节点上游位置）”。这将有助于确定MOST设备／总线／控制模块的故障位置。此时，MOST设备和源自代理MOST主设备的电路、发送、接收或控制线路将是诊断的可疑区域。这些故障可能与任何媒体导向系统传输发送、接收或控制线路双绞铜线有关，或者可能是装置内部故障。

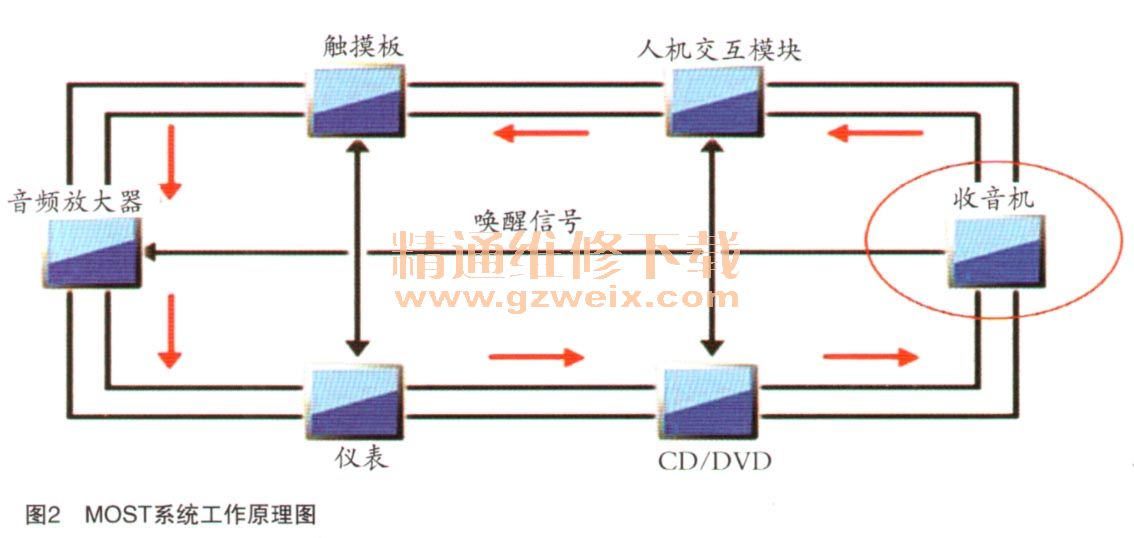

    通过以上我们知道了原理，并借助电路图明白了MOST系统配置的控制模块，现在可以借助GDS无线电里面的数据流来判断问题出现哪里。为了更好地描述MOST系统的走线我们来看两这张图，如图2、图3所示。
