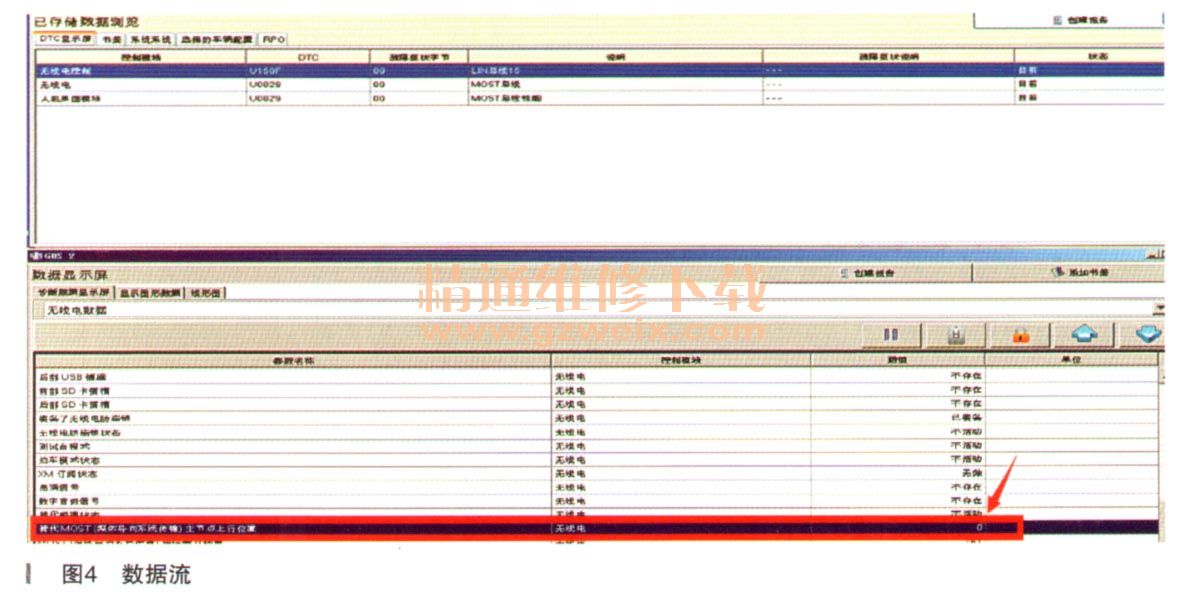

结合GDS无线电的数据流图，如图4所示。

    替代MOST主节点上行位置的返回值为0，综合以上的故障现象以及故障码初步分析，MOST通信总线中出现了断环的现象。由于替代MOST主节点上行位置的返回值为。，现在“Surrogate MOST Master Node Upstream Position"（代替MOST主机节点上游位置）数值为。，则代替MOST主机也是A11收音机。媒体定向系统传输环中断或者在K74人机界面控制模块处，或者位于A11收音机和K74人机界面控制模块之间。为了验证是收音机模块还是人机界面模块的故障，我们短接了人机界面模块的MSOT线。
      结果故障依旧，说明不是人机界面模块这里出现的故障。收音机是主控单元，我们不能去短接，只能再次检测它的唤醒线（用GDS2启用无线电控制功能：MOST通信启动电路。关闭及开启该唤醒线路时测量CD接插件的1号脚，无电压输出，测试未唤醒时电压为12V）。
    测量MOST线路没有问题，模块也没有进水，也没有烧蚀的迹象，那么可以判断故障就是出在主控单元这里了。查询此控制单元价格在1万～2万元，我们再次对插头针脚进行处理，避免因为插头针脚松旷而虚接出现不必要的误判。
    处理完插头针脚再插回去，结果ICS点亮，一切恢复正常。再杳看GDS无线电故障码和数据流一切正常。
    经过反复测试晃动线束，一切正常。我们随后进行模拟MOST断环故障再一次通过节点判断故障点。拔掉CD模块MOST插头时ICS再次黑屏，整个娱乐系统再次瘫痪，通过GDS无线电数据流发现替代MOST主节点上行位置为1。代替媒体定向系统传输主机节点上游位置数值为1，则代替媒体定向系统传输主机为K74人机界面控制模块，它也是自A11收音机的节点1上游。媒体定向系统传输环中断或者位于媒体光盘播放器，或者位于K74人机界面控制模块和A33媒体光盘播放器之间。我们试着短接了CD插头上的MOST线后ICS再次点亮，验证结束足以证明判断无误。
    故障总结：通过“替代MOST主节点上行位置”的返回值大致判断断环节点后，可以使用跨接通信线路的方法来判断故障的原因（模块或通信线路）。当然在检查黑屏的整个环节当中，也不能忽略模块本身的电源、接地以及MOST环的通信启用电路。
    相关资料：2015年凯迪拉克ATS-L原厂维修手册
