八、灯光控制系统
    1．外部照明概述
    外部照明系统由CJB （centraljunction box），控制，其中包括保险丝、继电器和微处理器，以控制照明系统的电源和功能。
    CJB控制以下车辆功能：
    ·外部车灯控制和监控，包括转向信号指示灯和危险报警功能
    ·仪表盘和所有内部开关照明的照明调光控制
    监控和评估来自其他系统控制模块的检查控制输入和仪表盘信息中心的适用信息输出。
    外部照明通过选择左侧转向柱多功能开关进行操作。
    由CJB控制3种类型的前照灯：
    ·卤素
    ·氙气
    ·氙气AFS
    2．外部照明控制图

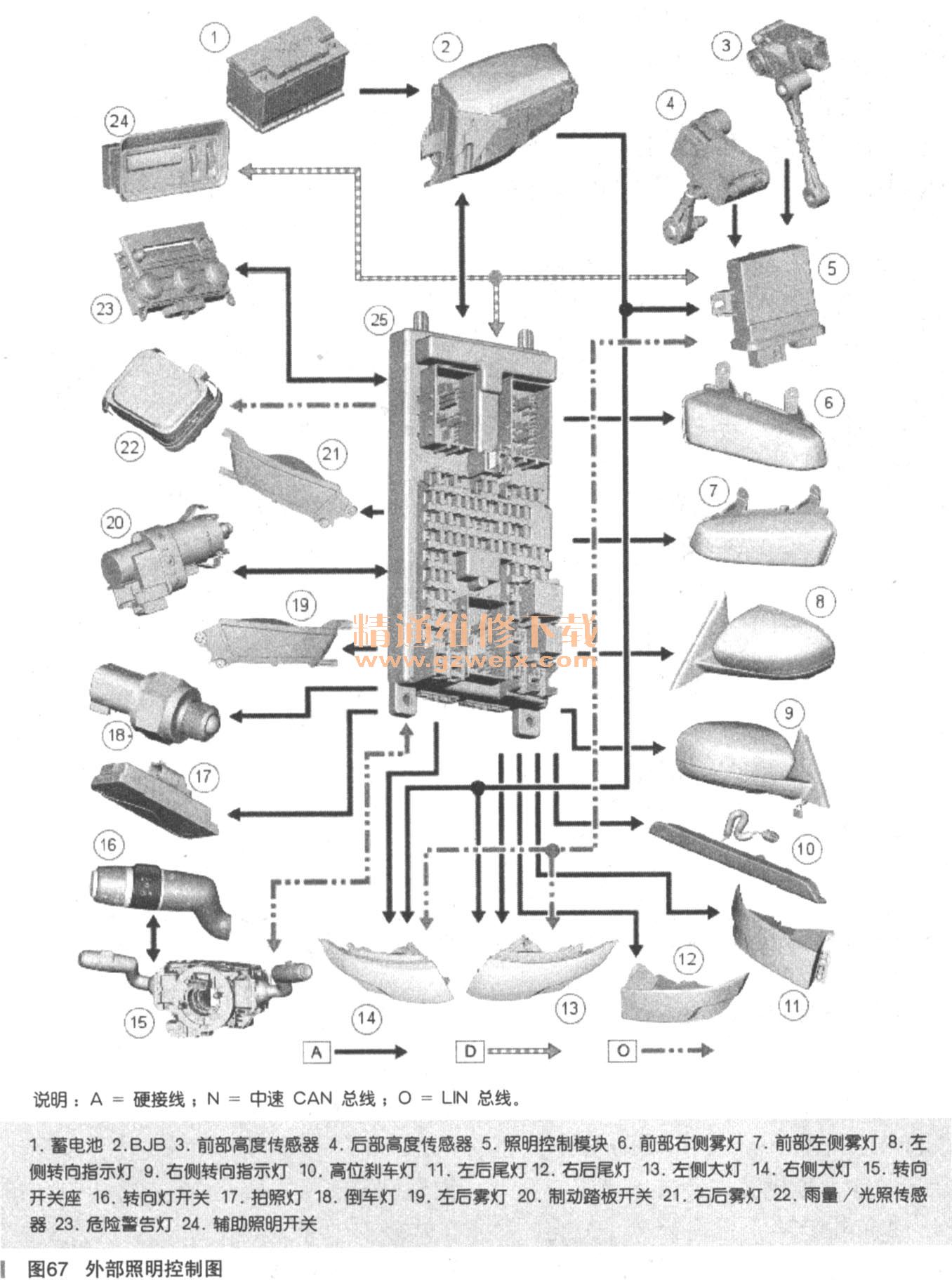

    外部照明控制图如图67所示。

    3.AHB自适应远光灯
    （1） AHB自适应远光灯控制图

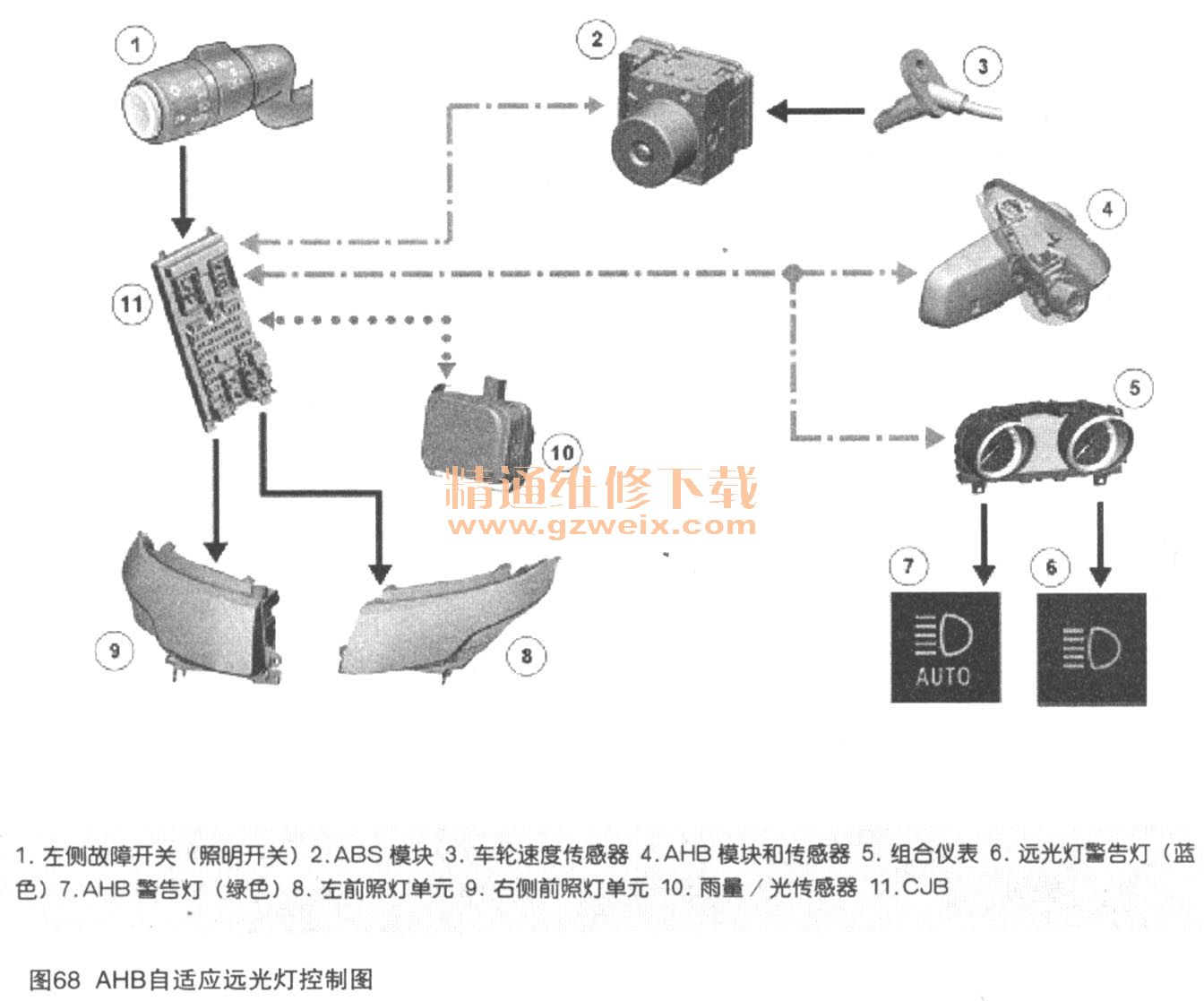

    AHB自适应远光灯控制图，如图68所示。

    （2） AHB自适应远光灯诊断
    注意：如果存在充分的遮挡，挡风玻璃上的标签、碎石、沾污和一般的道路灰膜将影响传感器的成功操作。避免在仪表板上放置反光物体，例如，白纸，其也会影响图像传感器。
    （3） AHB自适应远光灯标定
    对于传感器，有明显可见的、充足的道路标记（车道标记）----大约10 min。
    充足的道路标记，然后，系统利用前方可见的尾灯----大约30min。
    4．内部灯光部件
    车内灯的操作和控制可以分成3个组：
    （1）前／后车内灯、脚坑灯、载货区照明灯和前车门门槛灯
    CJB通过为这些灯的两端提供电压输入控制其工作。通过提高或降低提供给灯的一侧的电压，CJB可以控制流过灯的电流，进而控制亮度。此功能通过内部照明灯的场效应晶体管（FET）控制，FET与CJB集成，使CJB能够根据需要提高或降低灯光的亮度。CJB控制提高亮度时间为1.3s，降低亮度时间为2.6s。
    如果车辆发生足以触发SRS（supplemental restraint system）的碰撞事件，RCM （restraints control module）将为CJB提供250Hz的“碰撞”信号。接收到此信号后CJB将点亮前后车内灯、脚坑灯和载货区照明灯，最长持续30min。如果来自RCM的碰撞信号被10Hz的“正常”信号取代，CJB将在30min期限到期前熄灭车内灯。
    （2）梳妆镜灯和杂物箱灯
    梳妆镜灯和杂物箱灯由CJB提供电压输入。如果已安装梳妆镜灯，当展开或回缩遮阳板时它将自动操作，打开电源侧以将其点亮。杂物箱灯的操作由与灯总成集成的微型开关控制。打开杂物箱时，开关触点闭合以便为灯提供接地线路。
    （3）后视镜灯
    后视镜灯的工作由驾驶者和前乘客车门模块控制。收到有效的解锁请求后，CJB通过中速CAN总线通知驾驶者和前乘客车门模块。接收到CAN总线信息后，车门模块通过提供输入和接地线路点亮相关后视镜灯。
    照明系统具有可变颜色选项，用户可通过使用触摸屏上的菜单来进行调整。
    照明系统使用磷蓝色和红色发光二极管，这些二极管组合在一起形成五种颜色，有纯蓝色、纯紫色、纯红色等。除照明颜色外，用户还可以改变亮度。
    当驾驶员选择动态模式时，也启动了自动颜色改变功能。照明自动从默认的颜色变到红色（这种颜色改变也在组合仪表图像中重复）。
