11紧急报警
紧急报警功能允许用户使用手持遥控器激活车辆报警系统。“紧急报警”按钮可通过三角符号来识别，在3s内按此按钮三次或按住此按钮3s以上可启动紧急报警。
激活5s以后，通过在3s内按三角符号三次或按住此按钮持续3s可取消紧急报警功能。
12车窗全开／全关．
车窗全开和全关功能可用手持遥控器来操控。此功能允许通过单按锁闭或解锁按钮来打开／关闭所有车窗。必须按住按钮2s以上才能启动车窗全开／全关功能。某些市场上的车辆不具备遥控全开／全关功能。车窗必须初始化才能使用全局操作功能。
13尾门释放
按下尾门释放按钮仅能解锁和释放提升门插销。这可在车辆锁闭和报警布设时操作，也可在车辆解锁后操作。如果车辆锁闭且报警布设，则当提升门释放按钮压下时，可打开提升门而不会触发报警系统。当提升门随后关闭时，报警将会重新启动。
14前照灯便利按钮
按下前照灯便利按钮可操作前照灯以便为离开或接近车辆提供帮助。单按此按钮可点亮前照灯大约25s，之后前照灯自动关闭。在此25s时段结束前，第二次按下此按钮将会关闭前照灯。在此25s时段内按停止／启动按钮也会关闭前照灯便利功能。
15便利模式
使用手持遥控器上的解锁按钮解锁车辆后，车辆上的电子系统将启动便利模式。下列系统将会启动：
·记忆功能----座椅调整和后视镜位置
·内部和外部照明系统
·音频系统
·组合仪表信息中心
·喇叭
·点烟器和电源插座
5．部件说明
①车门模块
车门模块为车门插销电机、车门和插销开关以及CJB之间提供接口。车门模块提供车门微型开关状态信息并根据来自CJB的请求启动车门电机。
通过LIN总线上的前车门模块控制后车门模块。此外，前车门模块也控制车外后视镜功能。
②中央接线盒CJB
中央接线盒CJB控制以下功能：
喇叭；
尾门插销电机和微型开关（包括提升门外部释放开关）；
尾门微开开关；
转向信号指示灯；
燃油加注口盖操作。CJB也具有通向RCM的连接，用于在出现意外时控制内部照明灯和转向信号灯的自动操作。
注意：更换CJB，需要将新模块配置到车辆主配置中。
在成功确认使用的是有效的手持遥控器后，当车辆锁闭和解锁时，CJB会自动布设和解除主动防盗系统。
③组合仪表
组合仪表控制安装在其主显示屏中的报警指示灯。
组合仪表还与CJB、ECM （enginecontrol module）和
ABS模块一起控制发动机防盗锁止系统。ECM控制发动机拖转启动和燃油功能，
ABS模块控制倾斜功能。当CJB处理有效的手持遥控器信息后，ECM和
ABS模块之间相互通信。
④报警指示灯
报警指示灯是一个LED，位于组合仪表中。当点火开关关闭时，指示灯发出有关主动防盗系统的视觉提示，显示报警系统是否已设置。
一当点火开关打开时，指示灯提供被动防盗（发动机防盗锁止）系统状态的视觉提示。如果防盗锁止系统正确操作，LED将在点火开关打开时点亮3s，然后熄灭。
如果防盗锁止系统中存在故障，LED将一直点亮或者闪烁60s。这表示存在故障且已存储故障码。在60s时段过后，LED将以不同的频率闪烁，借此表示故障的性质。

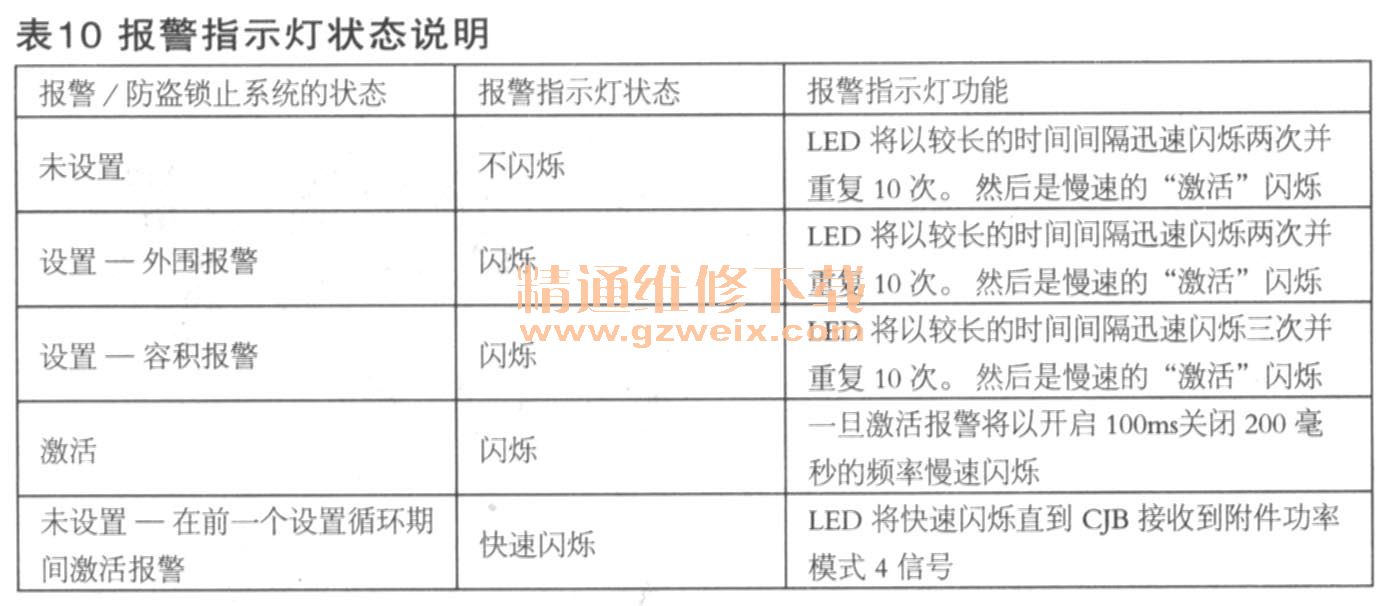

报警指示灯的操作由组合仪表控制，组合仪表变动LED的闪烁频率，借此表示报警和防盗锁止系统的状态，如表10所示。
⑤车辆喇叭
车辆喇叭位于前保险杠护板上。喇叭直接连接到CJB上，它可在触发报警时激活喇叭。
⑥有源发生器（如安装）
有源发声器位于LH车轮罩拱中。仅在某些市场的车辆上配备了发声器。
在配备有源发声器的车辆上安装了一个倾斜传感器，用于监测车辆姿态。CJB监控倾斜传感器，并检测车辆是否被移动、拖动或举升，如发生此类情况，则会启动报警系统。
发声器的操作由LIN总线上的CJB控制。发声器还通过CJB连接到永久
蓄电池电源。如果来自CJB的车辆
蓄电池供电中断，集成的可充电电池可为发声器供电。
⑦内部运动传感器
入侵检测模块是某些市场上的一个可选装备，不向其他市场提供。入侵检测模块包含两个传感器，用于监测车辆内部。此模块位于前顶置控制台的中央位置。
可通过容积模式激活入侵检测模块，而容积模式在双重锁闭车辆时启用。如果将宠物留在车辆里，通过单重锁闭主动防盗系统，可在禁用该模块的情况下锁闭车辆并启用报警系统。
当启用容积模式后，如果车辆
蓄电池电压降至9V以下，CJB将忽略任何来自入侵检测模块的输入，以防止错误地激活报警。
6．主动防盗系统控制图
主动防盗系统控制图如图56所示。
