四、无钥匙进入和启动系统
   （一）无钥匙启动系统
    1.钥匙
    所有车型上，被动启动是标准配置。
    被动进入功能可选。
    最多可以编程8把钥匙：
    ·KVM
    ·将某些数据复制到CJB，完成应答器操作过程
    锁定。
    解锁。
    后备箱盖释放。
    应急报警。
    前照灯便利功能。
    钥匙打开门锁释放按钮。
    2．无钥匙启动系统
    无钥匙启动系统如图47所示。

    3．无钥匙启动系统概述
    无钥匙启动系统工作框图如图48所示。

    4．免匙启动备用程序
    如果车辆用应急钥匙片解锁或车辆没有检测到智能钥匙，则有必要用免匙启动备用程序解除警报并启动发动机。在此情况下必须遵循以下步骤：
    将智能钥匙贴在组合仪表下侧，在转向柱的外侧，按钮朝下。这是IAU（防盗锁止系统天线单元）的位置。
    按住智能钥匙，踩下制动踏板／离合器踏板，按下启动／停止按钮，以启动发动机。
    5．防盗锁止系统天线单元（如图49所示）

    位于方向盘下面。
    智能钥匙距离IAU不少于30 mm。
    启动授权过程：
    ·IAU读取应答器
    ·信息通过LIN总线发送到CJB
    ·CJB检查和比对钥匙身份
    ·CJB发起对钥匙的．问询回应
    ·回应正确，允许实施授权过程
    6．天线和KVM
    ①低频天线

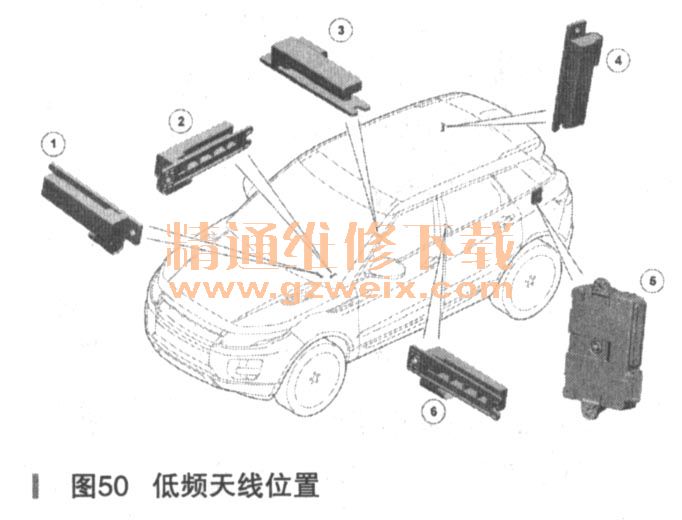

    被动启动系统的6个低频（LF）天线位于车内的特定位置，如图50所示。

    免匙车辆模块经由天线传送智能钥匙接收的LF信号。智能钥匙然后回应，发出射频（RF）信号，RF接收器接收到该信号后传递至免匙车辆模块（KVM）进行授权。
    ②免匙车辆模块
    免匙车辆模块控制往返于智能钥匙的信号传输，并提供允许车辆启动的授权。该模块通过中速CAN总线连接至CJB，用于授权车辆启动。
    ③射频接收器
    射频（RF）接收器传输被智能钥匙接收，以启用钥匙识别功能。
    7．无钥匙启动系统控制图
    无钥匙启动系统控制图如图51所示。

    （二）无钥匙进入系统
    1．无钥匙进入系统主要功能部件
    ·车门把手及锁门总成
    ·KVM（无钥匙车辆模块）
    ·LF（低频）车门天线
    ·智能钥匙
    ·RF（无线射频）接收器
    ·CJB
    ·DDM、（驾驶员车辆模块）
    · PDM（前乘客车门模块）
    ·RDM（后车门模块）（5门车型）
    2．天线低频信号发射区域
    天线的定位可以完全覆盖活动区域（如图52所示）：

    ·车辆内部
    ·车辆外部约1.0m
    ·在2.0m处进入外部区域
    3．电容式车门把手
    电容式车门把手如图53、图54所示。



    车门外侧拉手电子装置内有以下组件：
    ·用于车辆开锁的电容性传感器1
    ·用于车辆上锁的电容险传感器2
    ·车外天线
