（11） MOST总线连接控制单元
    通过一根只能朝一个方向传输数据的环形总线连接各控制单元。

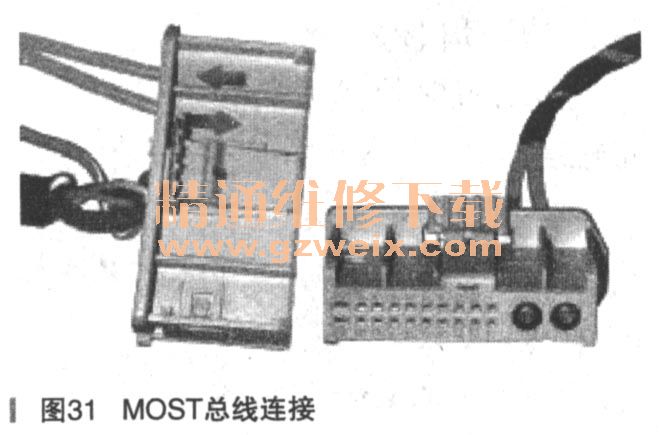

    一个控制单元始终具有两根光缆，一根用于发送装置，一根用于接收装置，如图31所示。

    （12）断环诊断
      断环诊断（RBD）链路包含在CJB中。拆下嵌入在RBD链环中的铜链环，可启动断环诊断模式。使用断环诊断模式，技术人员可以找到MOST环中光纤断裂处。要启动断环诊断模式，请执行下列步骤：
      连接Land Rover认可的诊断系统。
      确保车辆处于动力模式4或更高的模式。
      拆下RBD链环的时间长度由Land Rover许可的诊断系统指定。
    更换RBD链环。
    大约30s后，会有一个DTC（diagnostic trouble code）记录在集成控制模块内，借此表明故障的位置。DTC可以使用Land Rover认可的诊断系统进行读取和检查。
    （13）极光MOST
    极光MOST总线网络图，如图32所示。

    （14）CUBS同轴线缆和连接器
    ·模拟／数字信号
    ·单线传输系统
    ·带宽限制低于6 MHz
    · 屏幕
    ·信号和接地连接
    注意：并非所有CVBS线路均使用这种连接器类型。
    （15） LVDS（低电压数字信号如图33所示）

      差压信号系统：
    ·传输两个不同的电压
    ·电压差编码传输的信息
    数字视频／彩色图形的数据流：
    ·与HS CAN类似
    高速通信：
    ·100 Mbps及以上（最高达800 Mbps）
    双绞铜线。

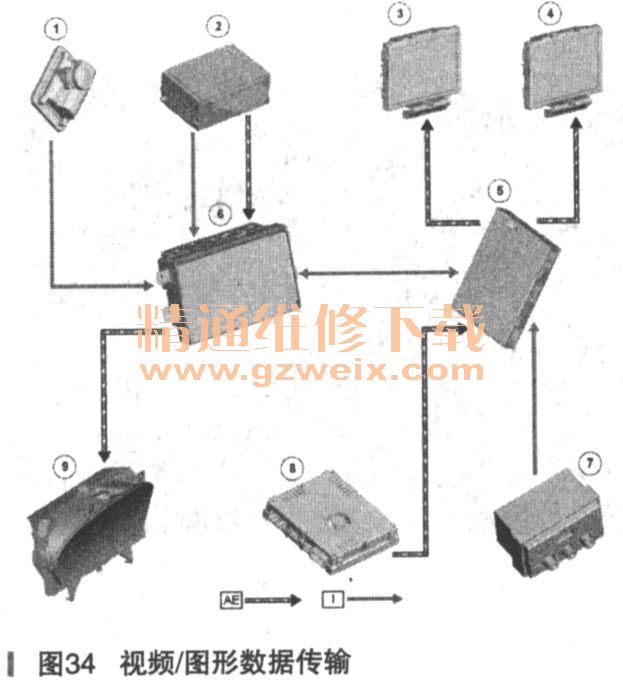

    （16）视频／图形数据传输（如图34所示）

    视频／图形数据源：
    · IAM-导航和DVD （2）
    ·电视调谐器（8）
    ·后视摄影机（1）
    RSE A/V辅助（5/7）面板（游戏控制台等）
    视频／图形数据输出：
    ·触摸屏（6）
    ·RSE显示屏（3/4）
    ·组合仪表（9）
