五、164底盘车型车载电源管理系统

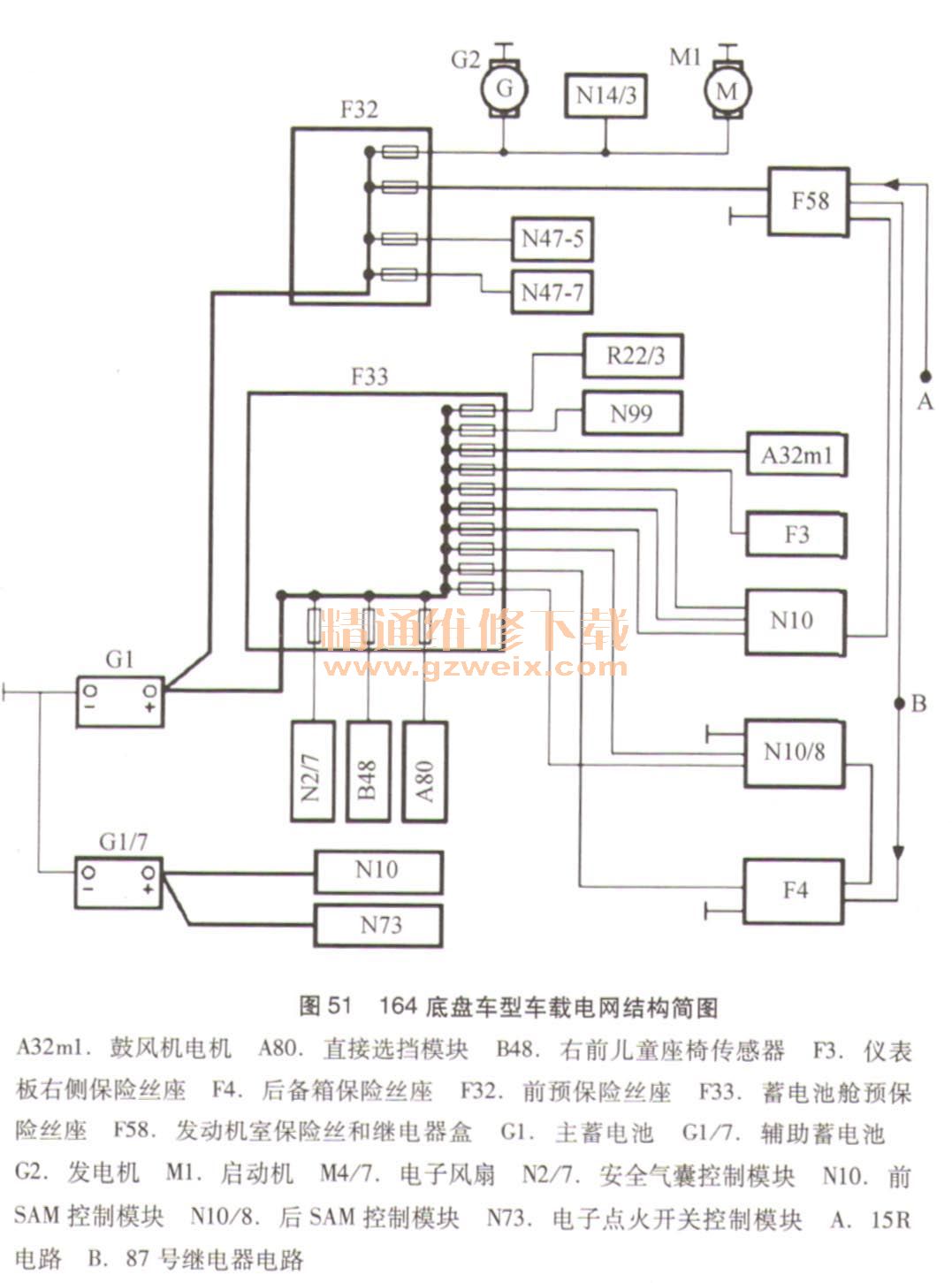

    1．164底盘车型车载电网结构简图（图51）

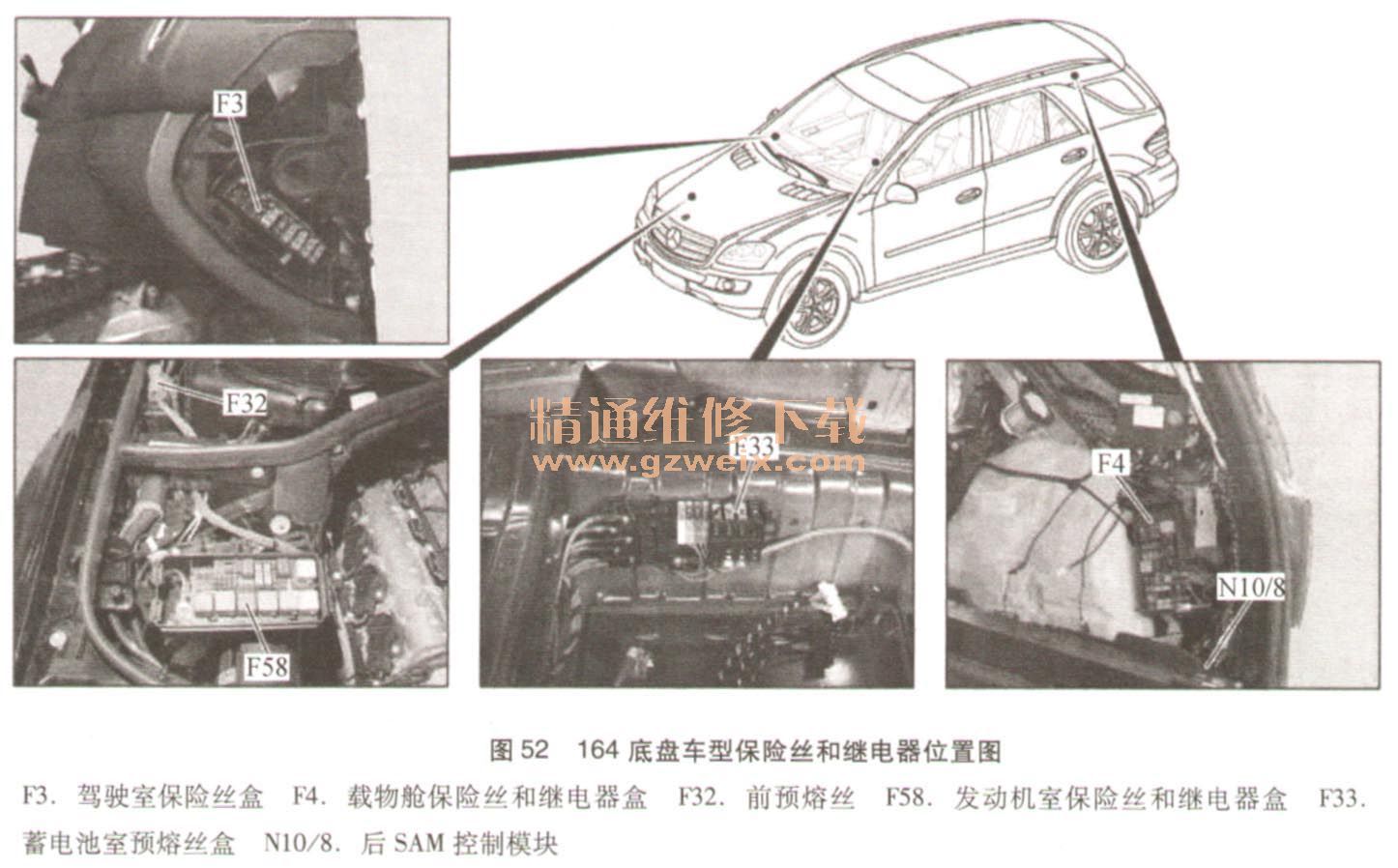

    2. 164底盘车型保险丝和继电器位置图（图52）

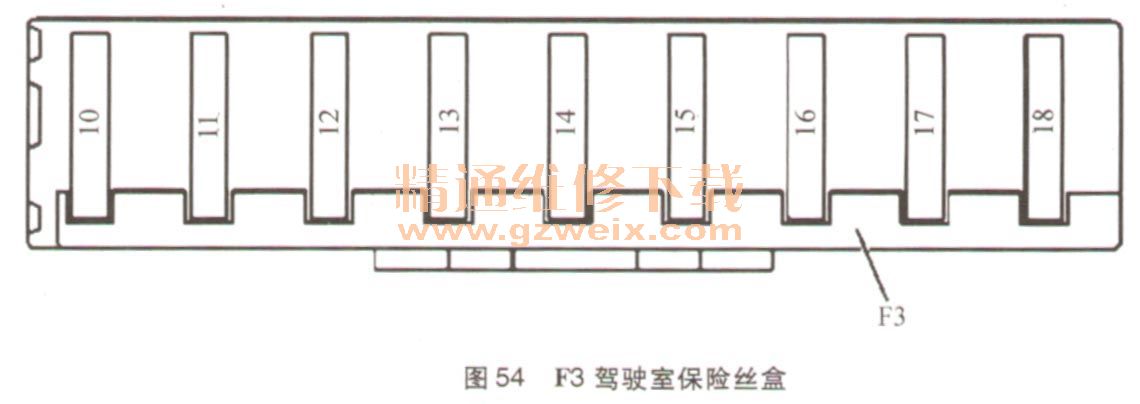

    3. F3驾驶室保险丝盒说明

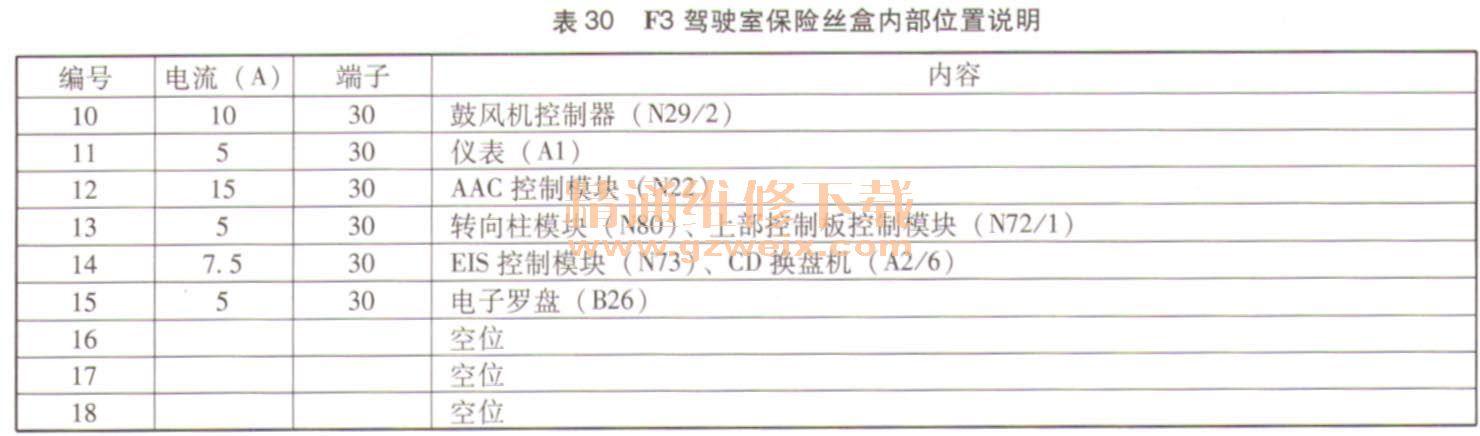

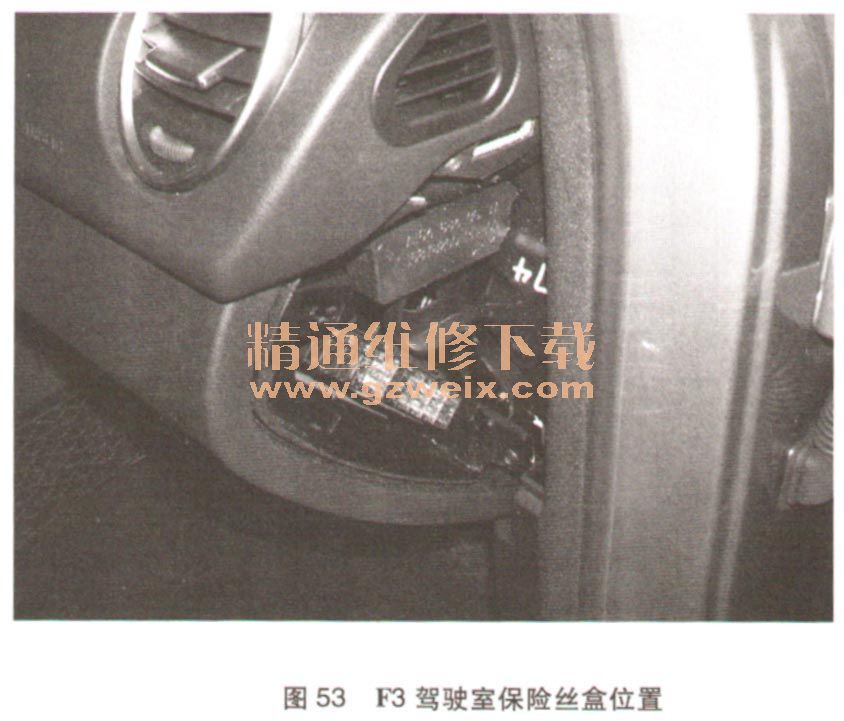

    驾驶室保险丝盒位于乘客侧仪表台侧面，分配有10到18保险丝（图53、图54、表30）。

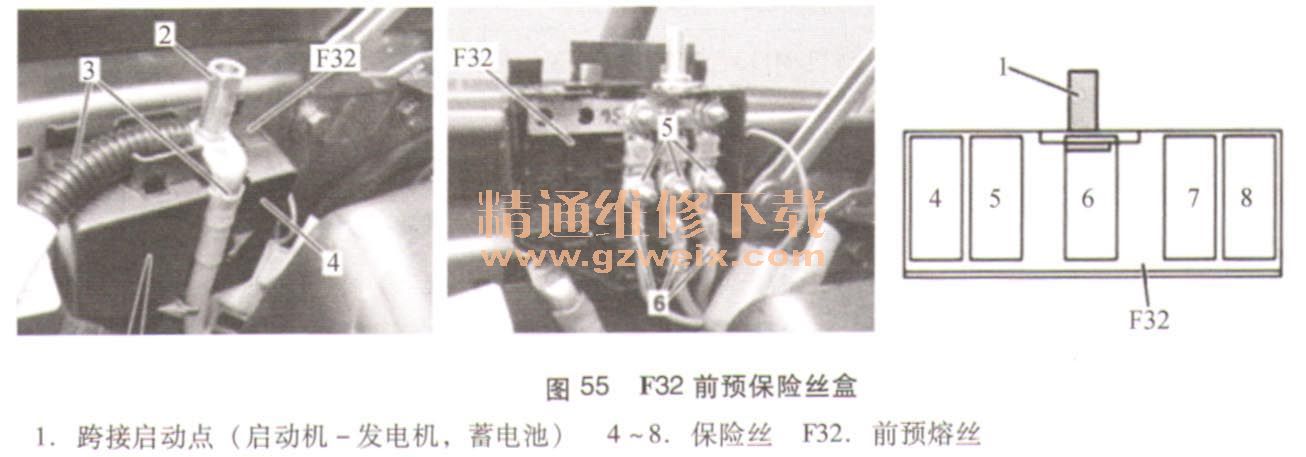

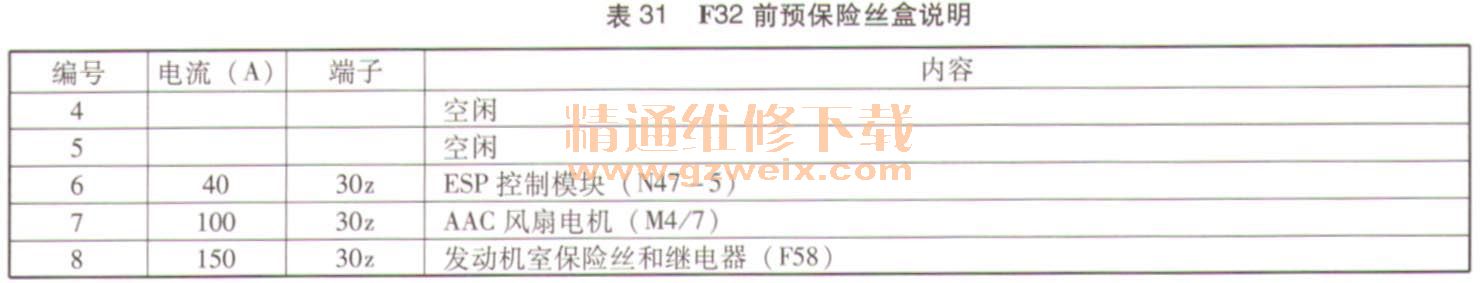

    4. F32前预保险丝盒说明如图55、表31所示

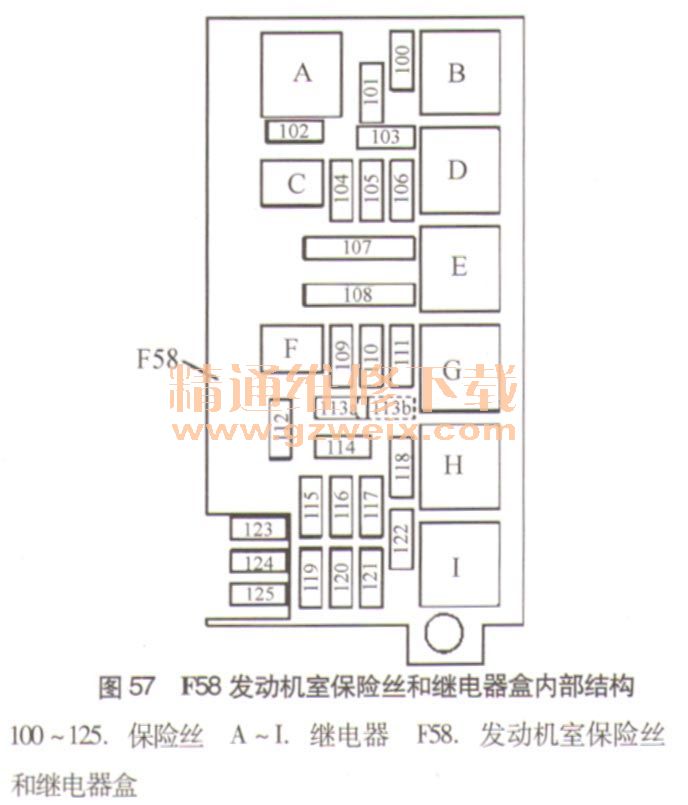

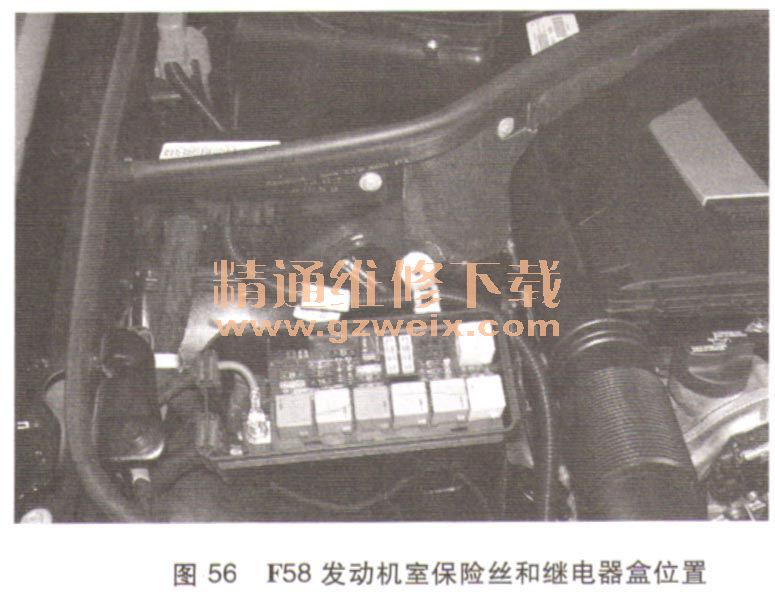

    5. F58发动机室保险丝和继电器盒说明如图56、图57所示



    发动机室保险丝和继电器盒位于发动机室的右侧。

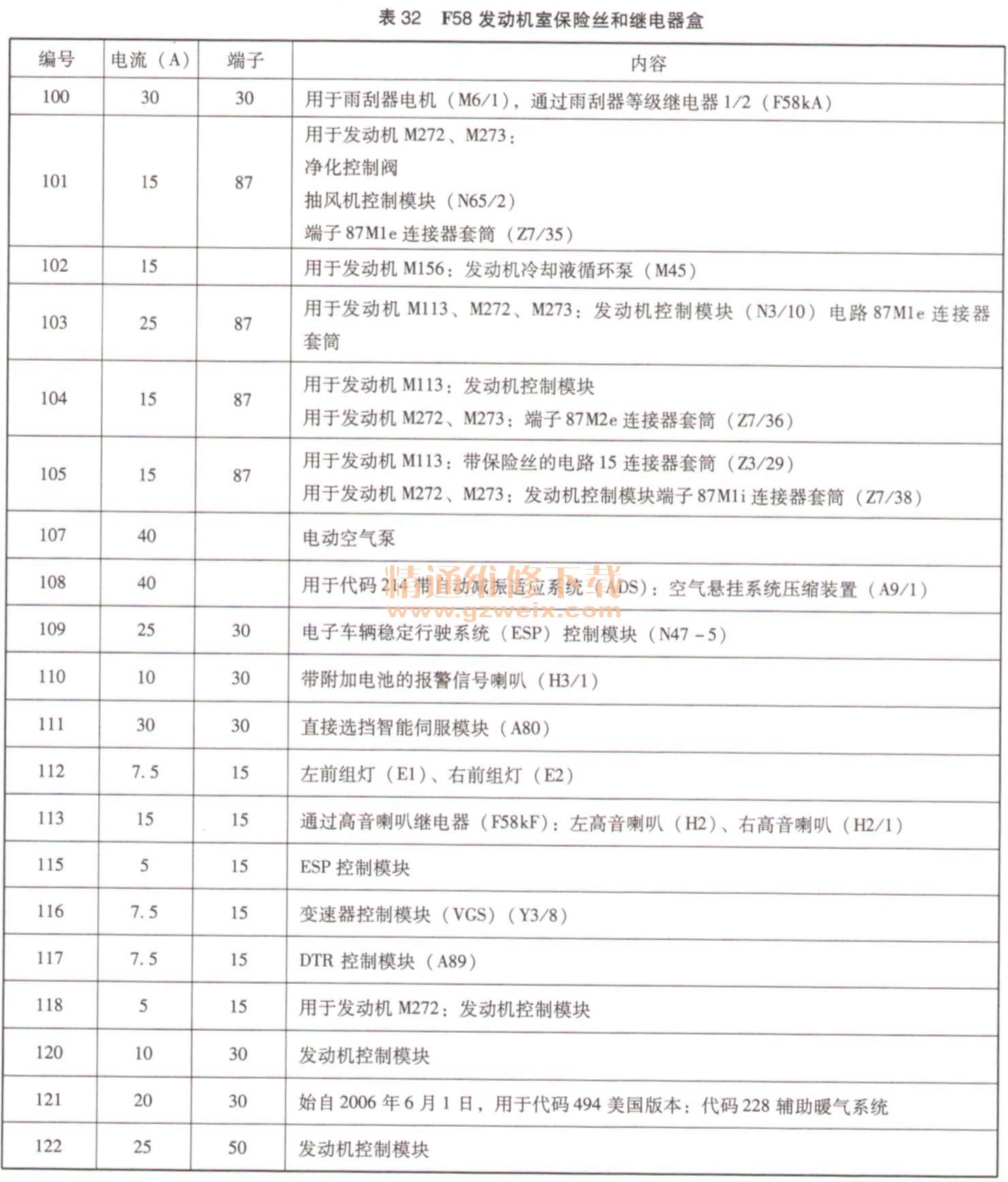

    发动机室右侧保险丝和继电器盒的保险丝分配，如表32所示。

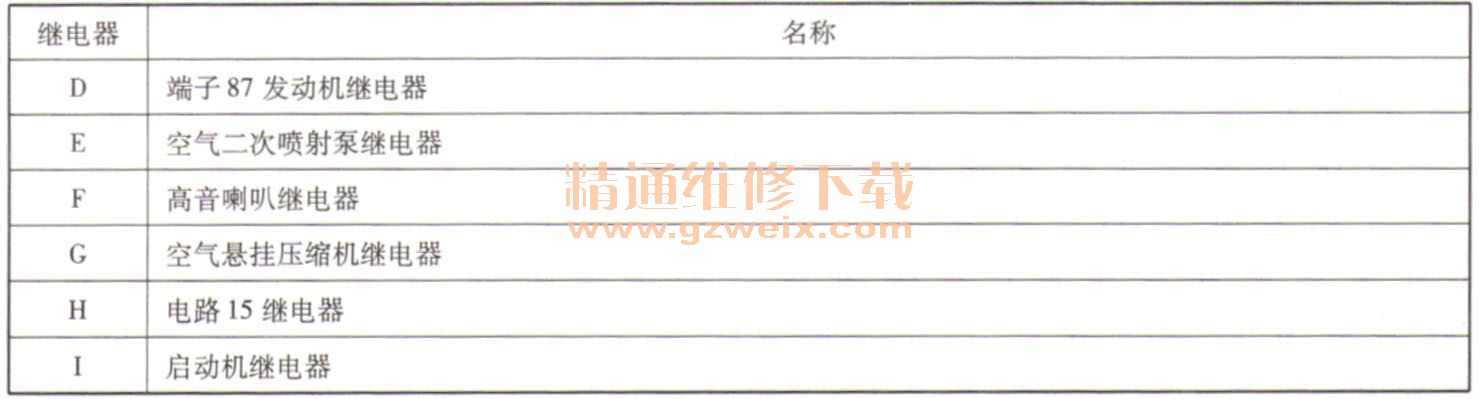

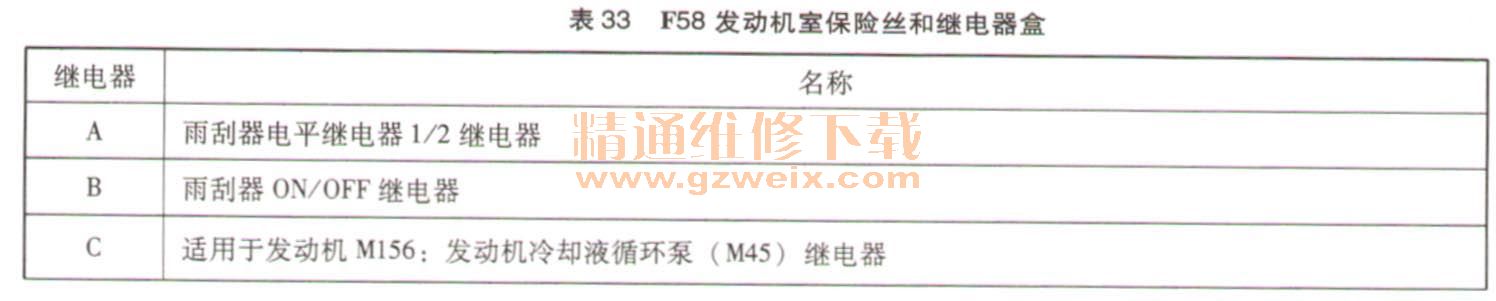

    发动机舱右侧保险丝和继电器盒的继电器分配，如表33所示。
