（三）212底盘车型保险丝和继电器配置图（图24）

    保险丝盒中装有一根保护附加蓄电池（G1/7）的5A保险丝。

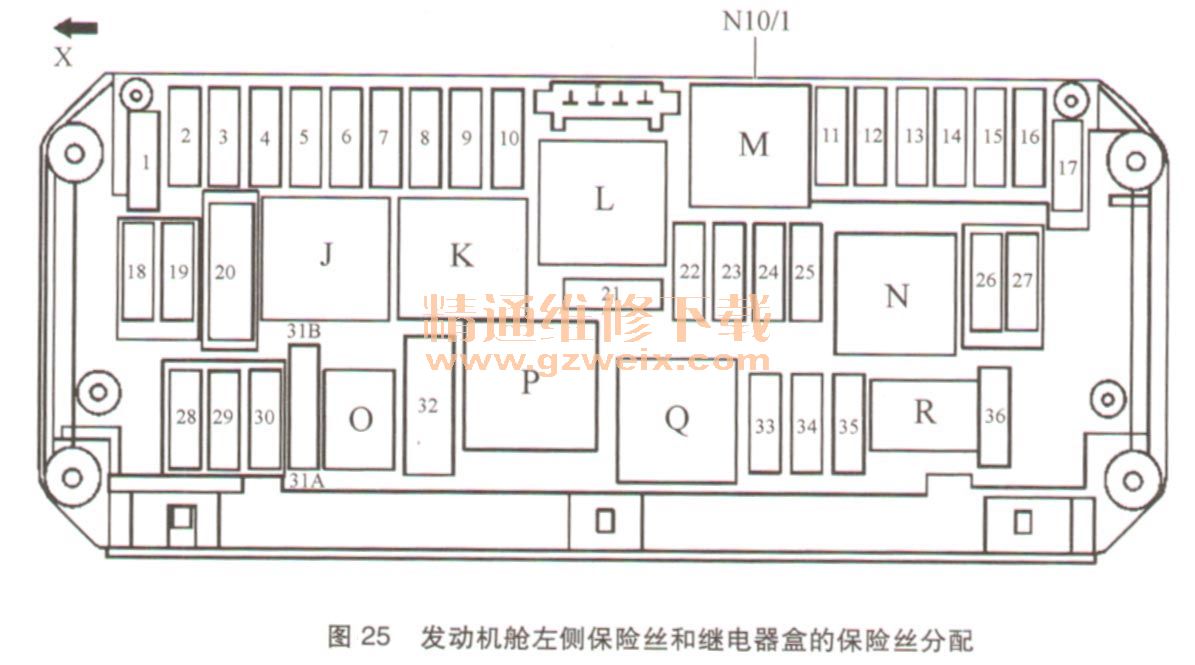

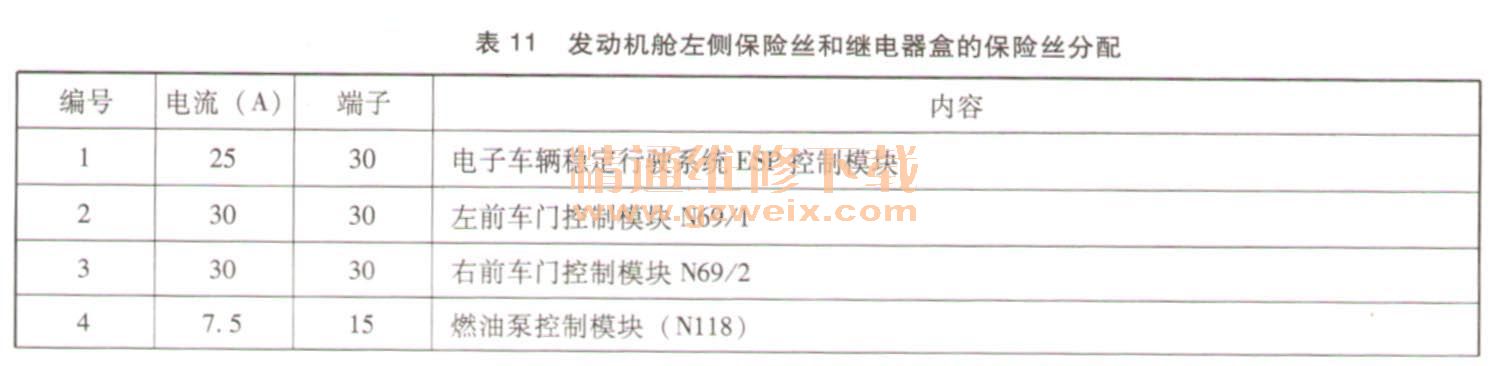

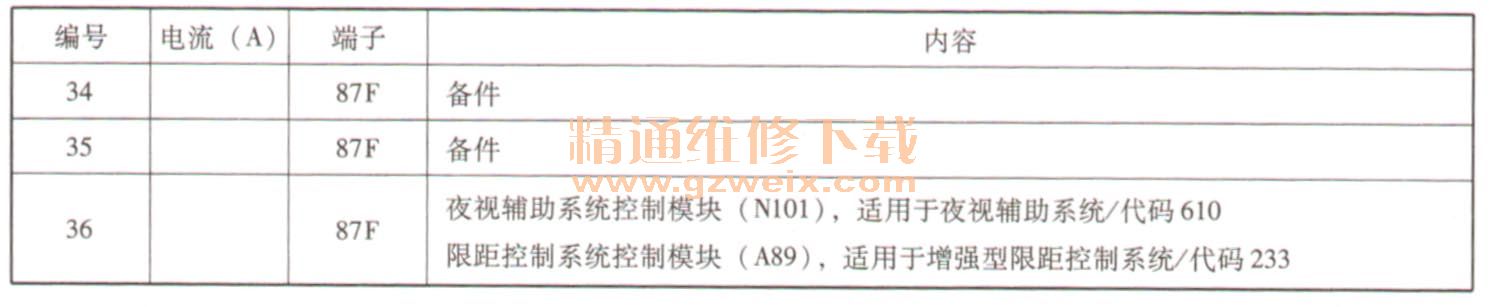

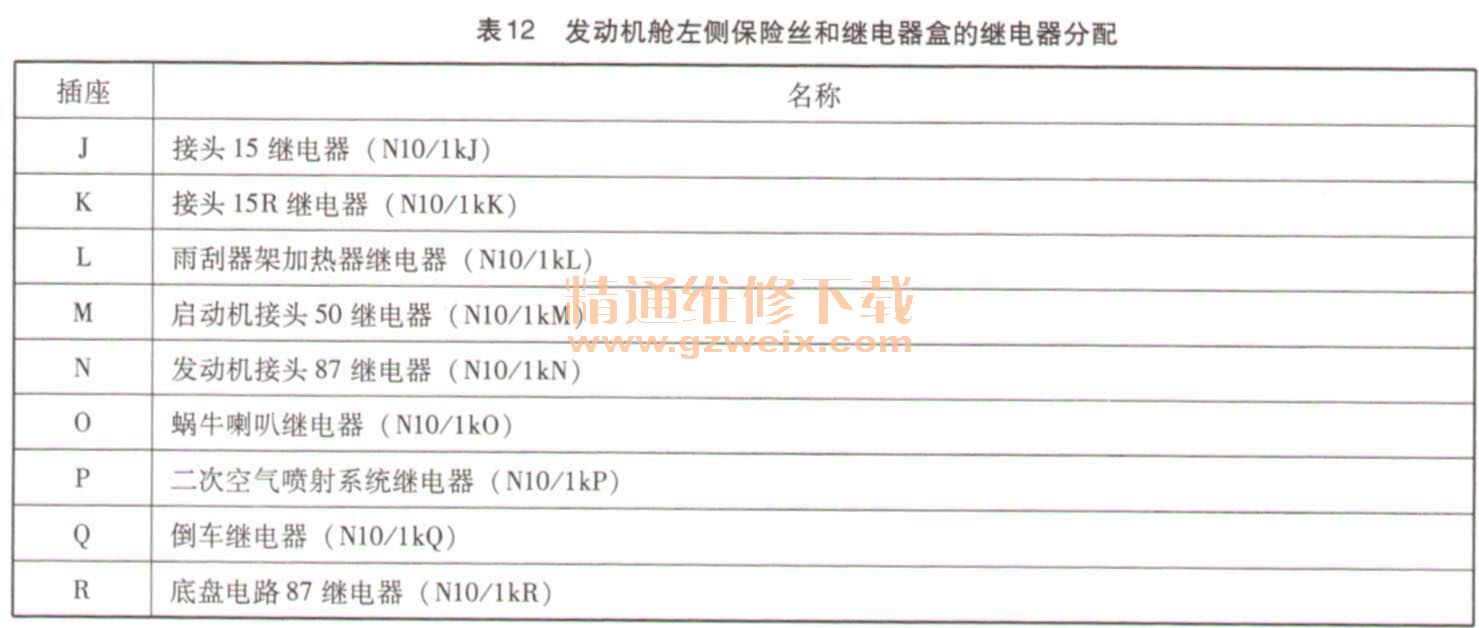

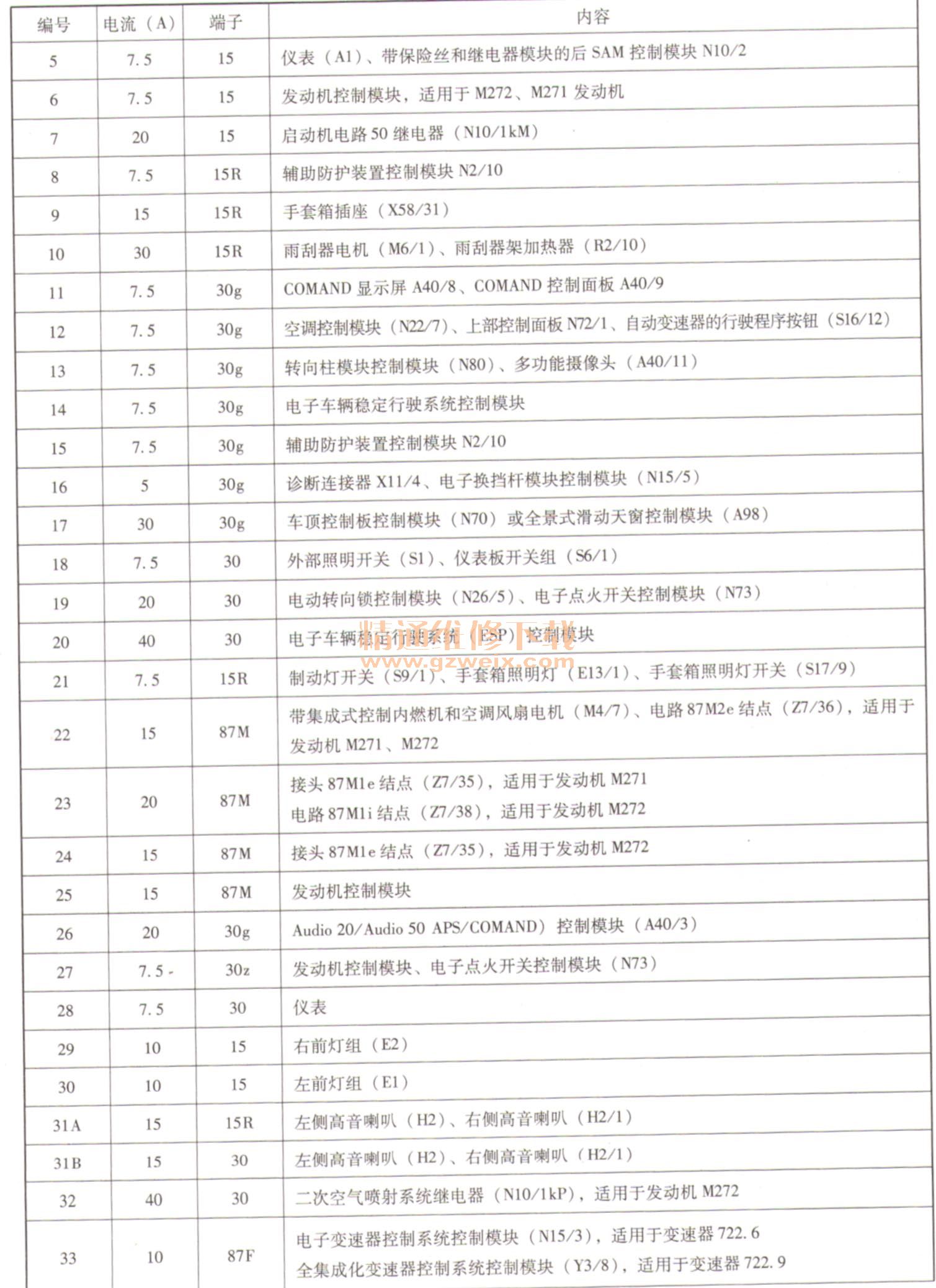

    1．发动机舱左侧保险丝和继电器盒的保险丝分配，如图25、表11所示

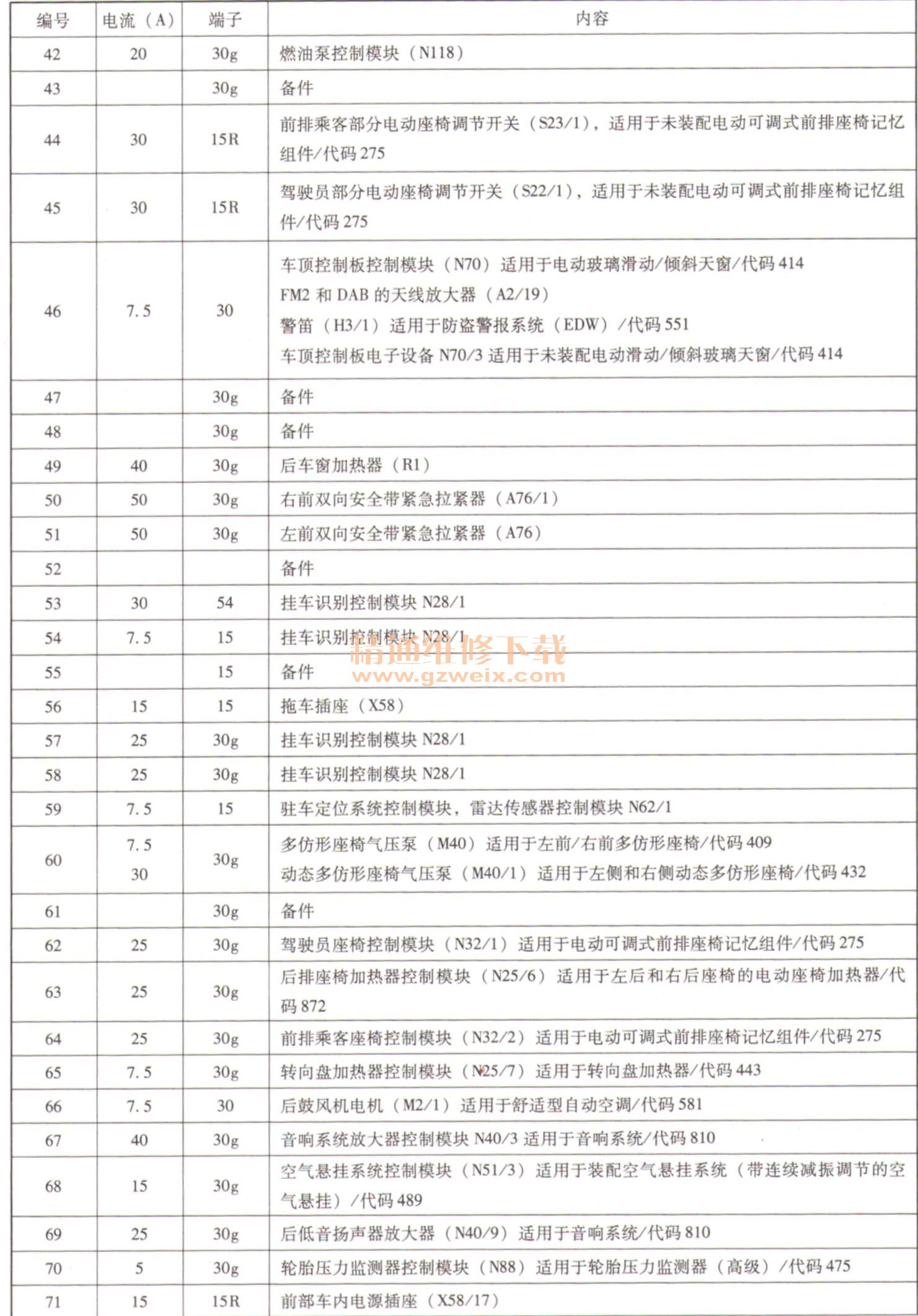

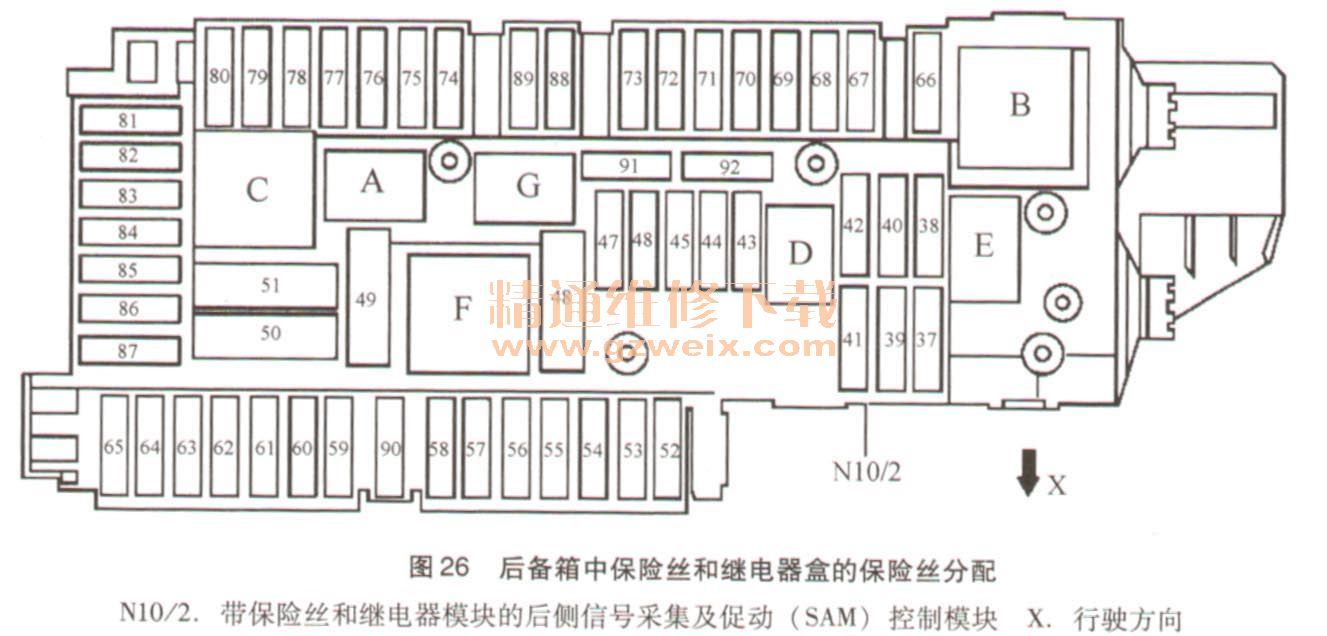

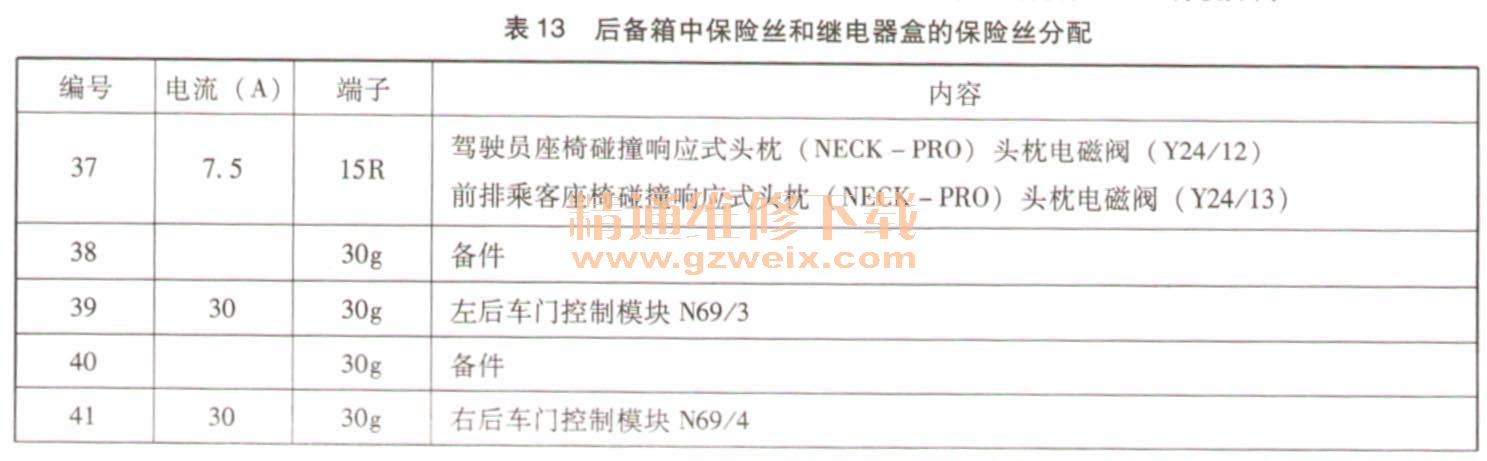

    2．后备箱中保险丝和继电器盒的保险丝分配，如图26、表13所示

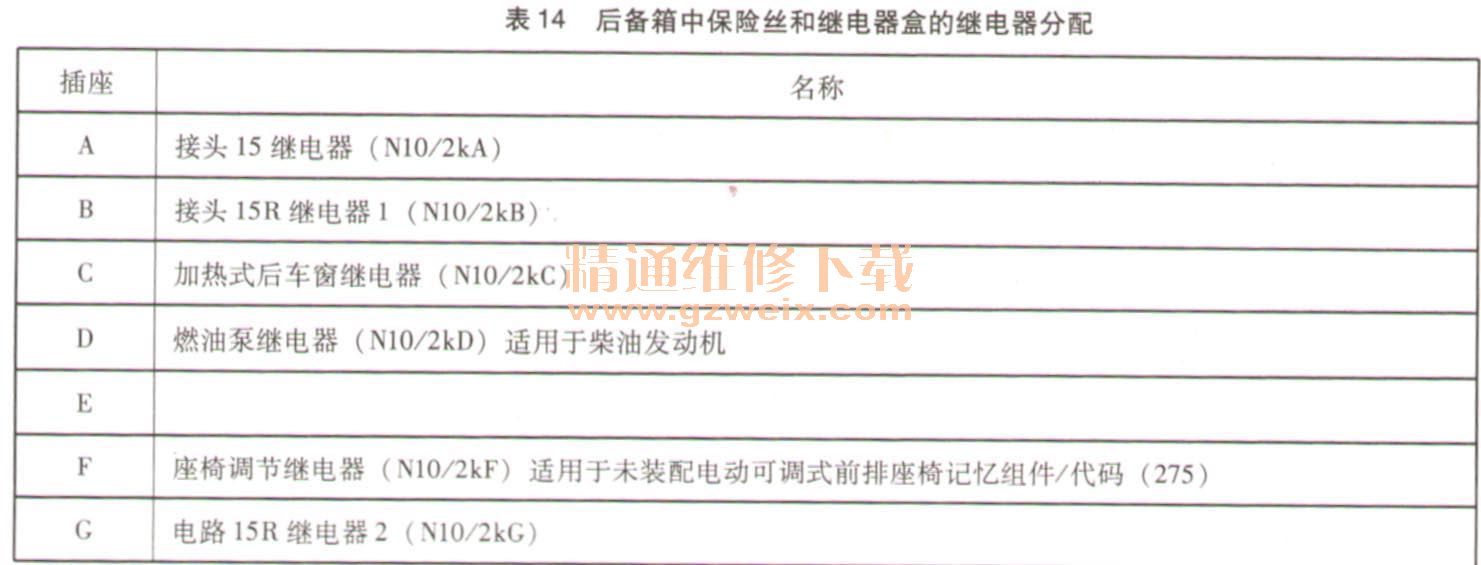

    后备箱中保险丝和继电器盒的继电器分配，如表14所示

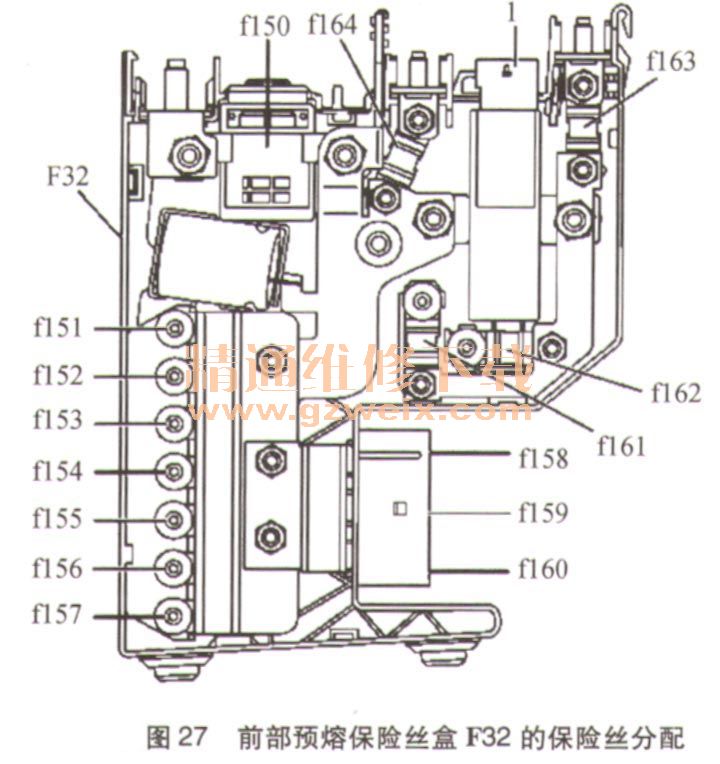

    3．前部预熔保险丝盒的保险丝分配，如图27、表15所示
