（三）230底盘车型车载电网保险丝和继电器配置
1. 230底盘车型车载电网保险丝和继电器座位置图（图76）

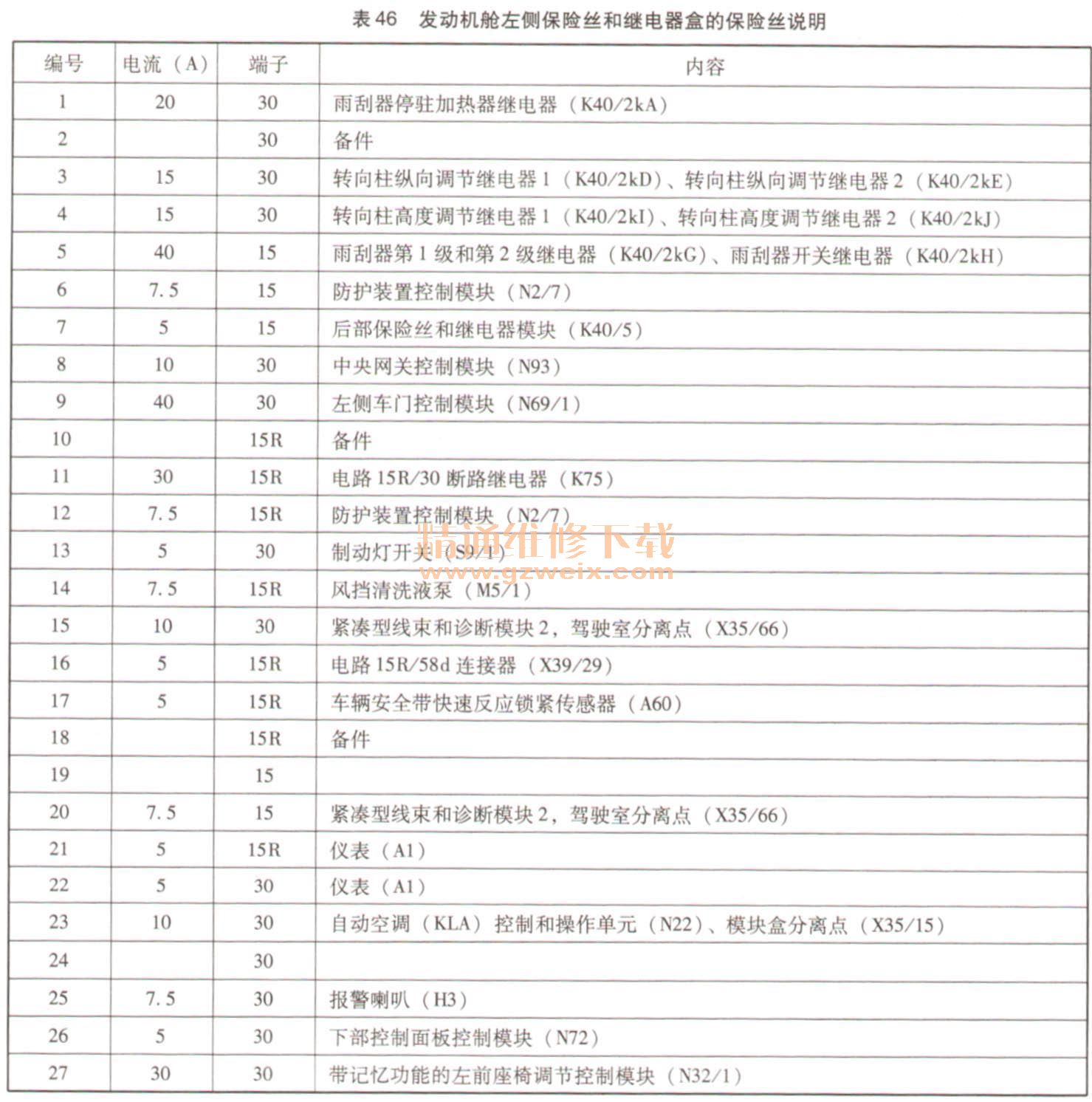

2．发动机舱左侧保险丝和继电器盒的保险丝分配（图77、表46）

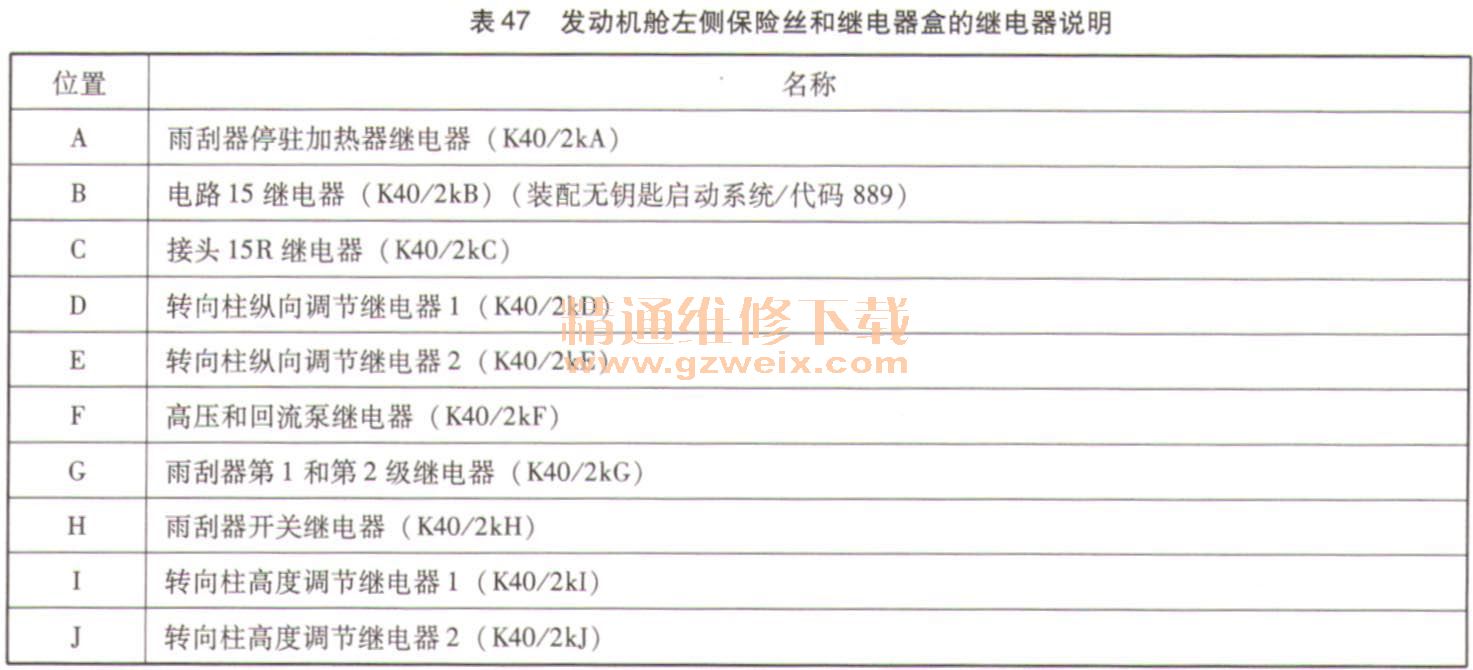

发动机舱左侧保险丝和继电器盒的继电器说明，如表47所示。

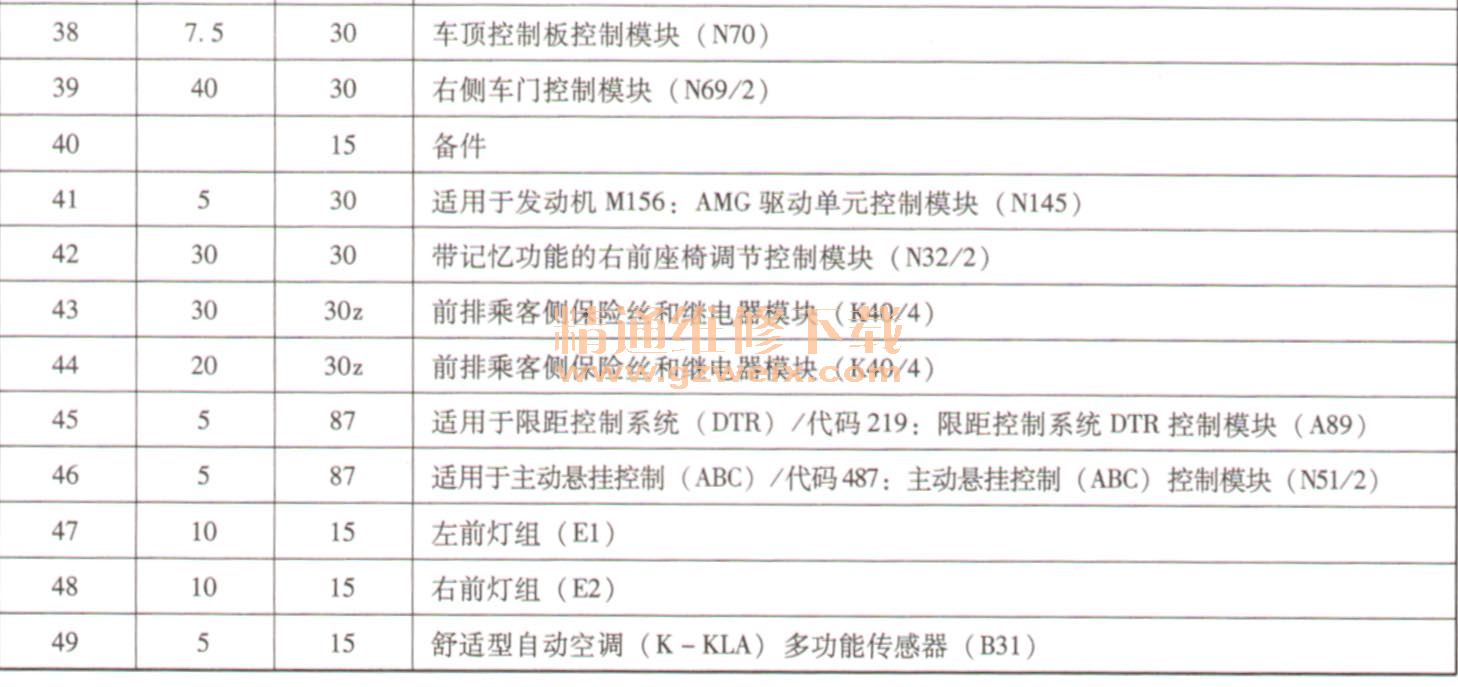

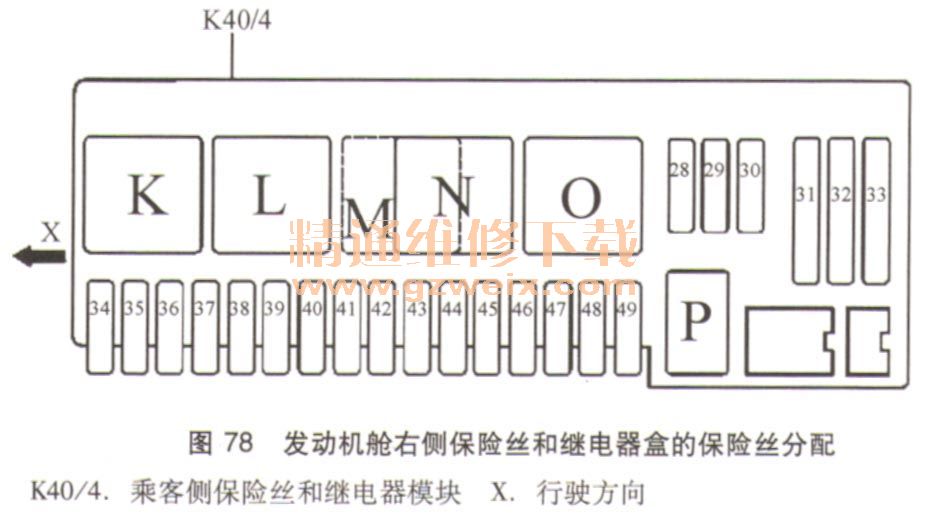

3．发动机舱右侧保险丝和继电器盒的保险丝分配（图78、表48）
发动机舱右侧保险丝和继电器盒的继电器说明，如表49所示。

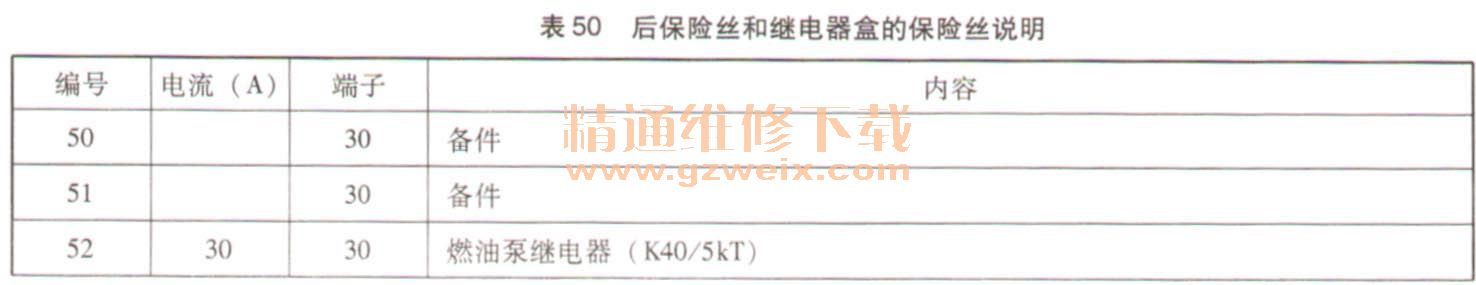

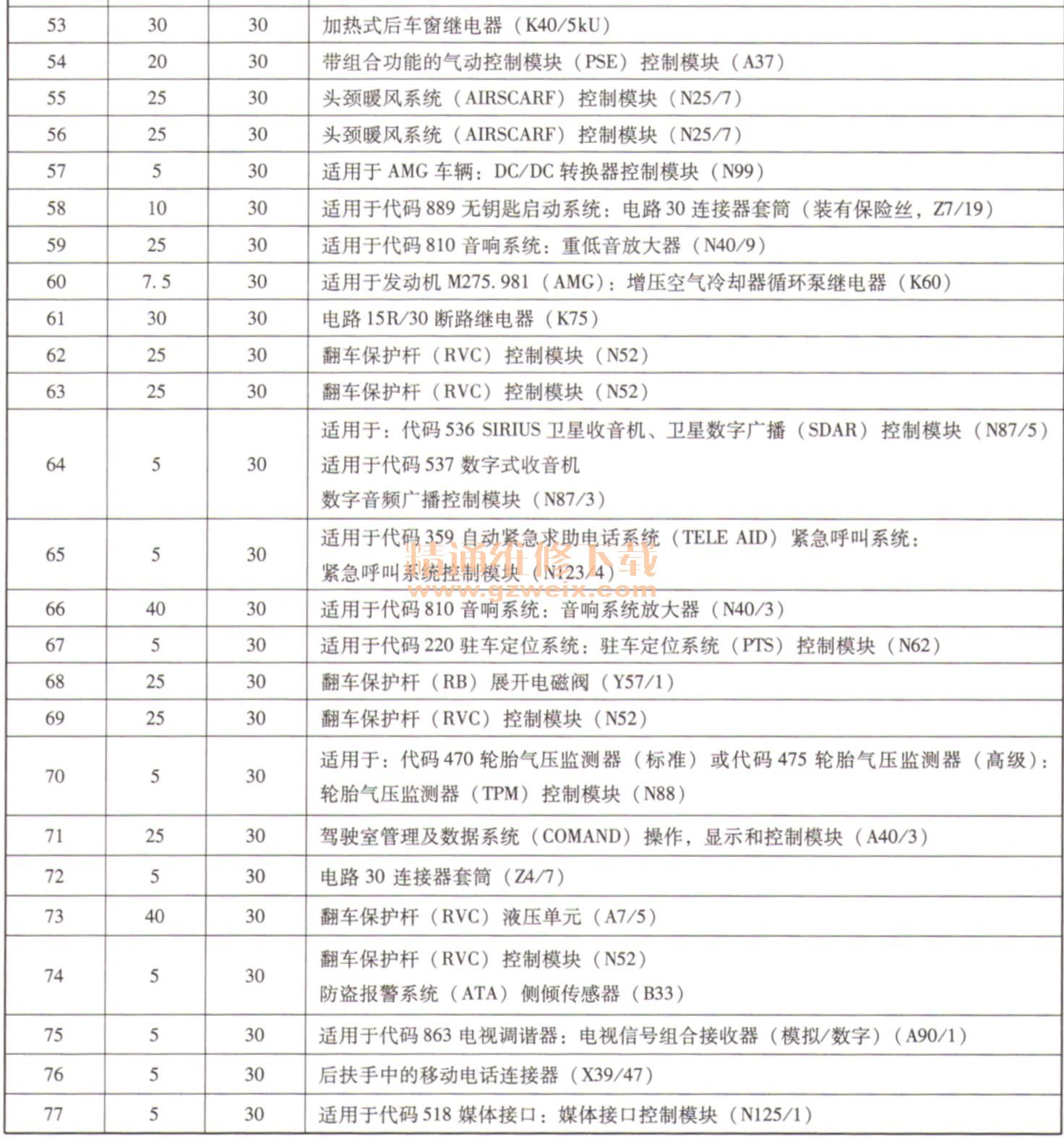

4．后保险丝和继电器盒的保险丝分配（图79、表50）
后部保险丝和继电器盒的继电器说明，如表51所示。
