八、245底盘车型车载电源管理系统
245底盘车型的电源管理系统比较简单，本节以B200为例对其进行介绍。169底盘车型（A级车）的车载电源管理系统配置与245底盘基本相同。

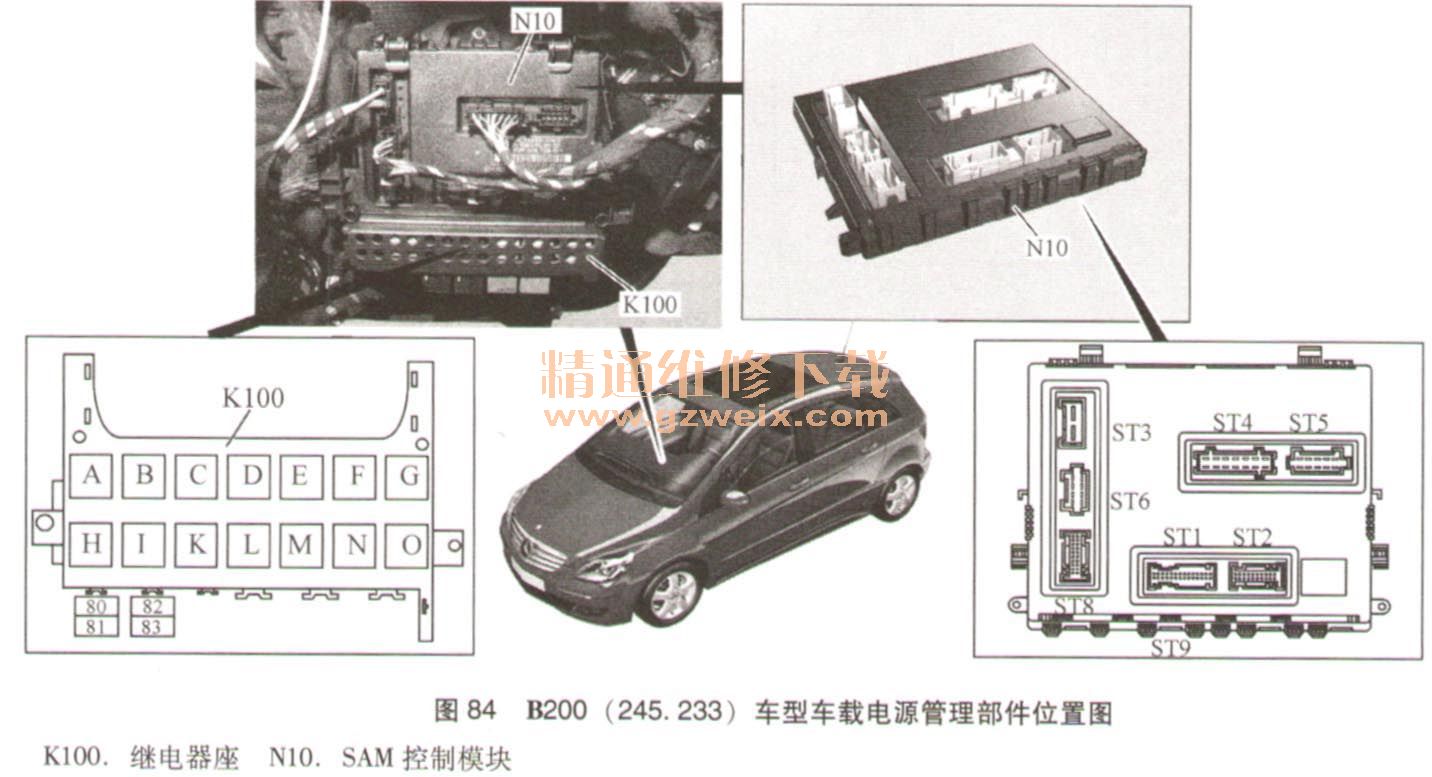

1. B200 （245. 233）车型车载电源管理部件位置图（图84）

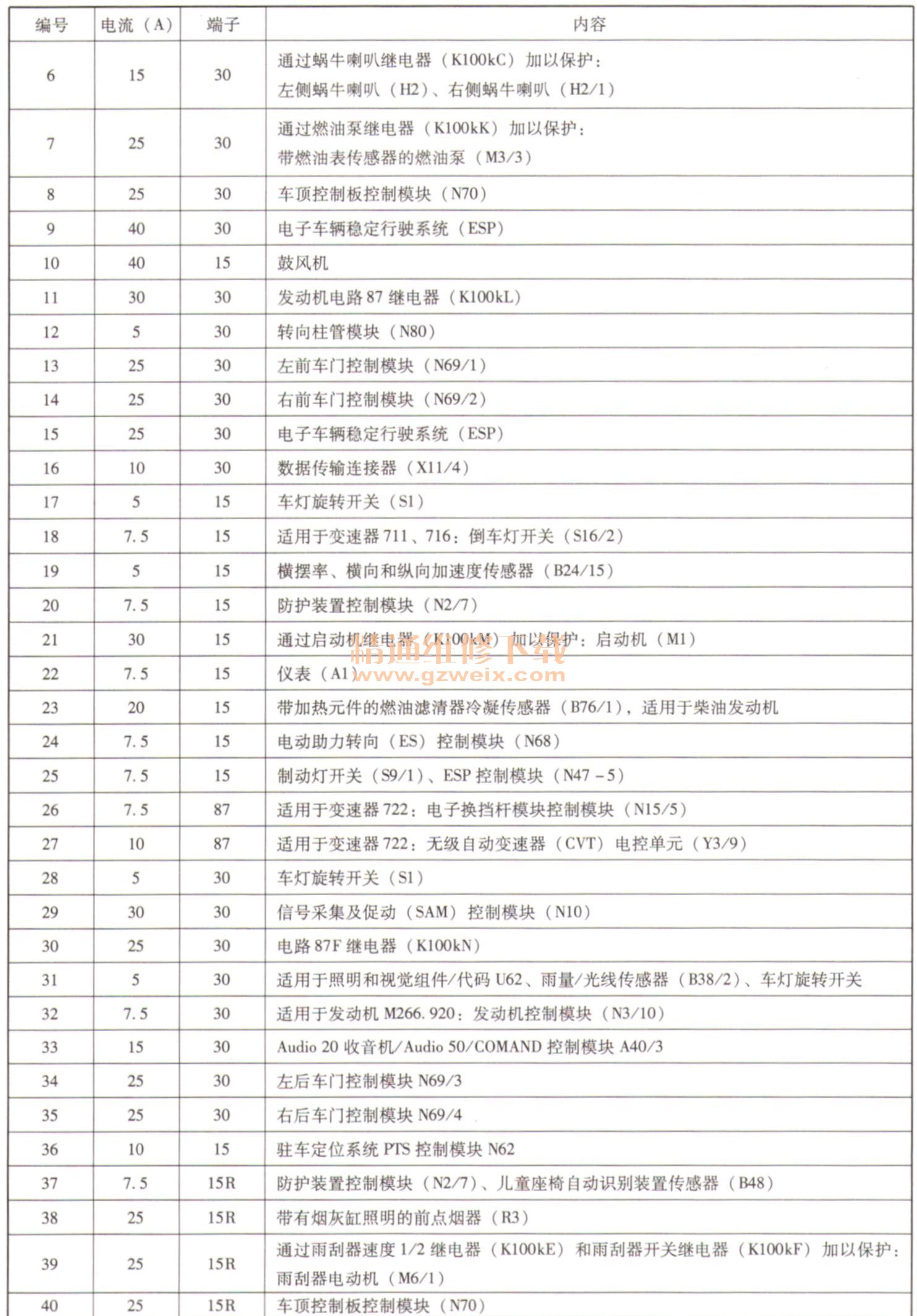

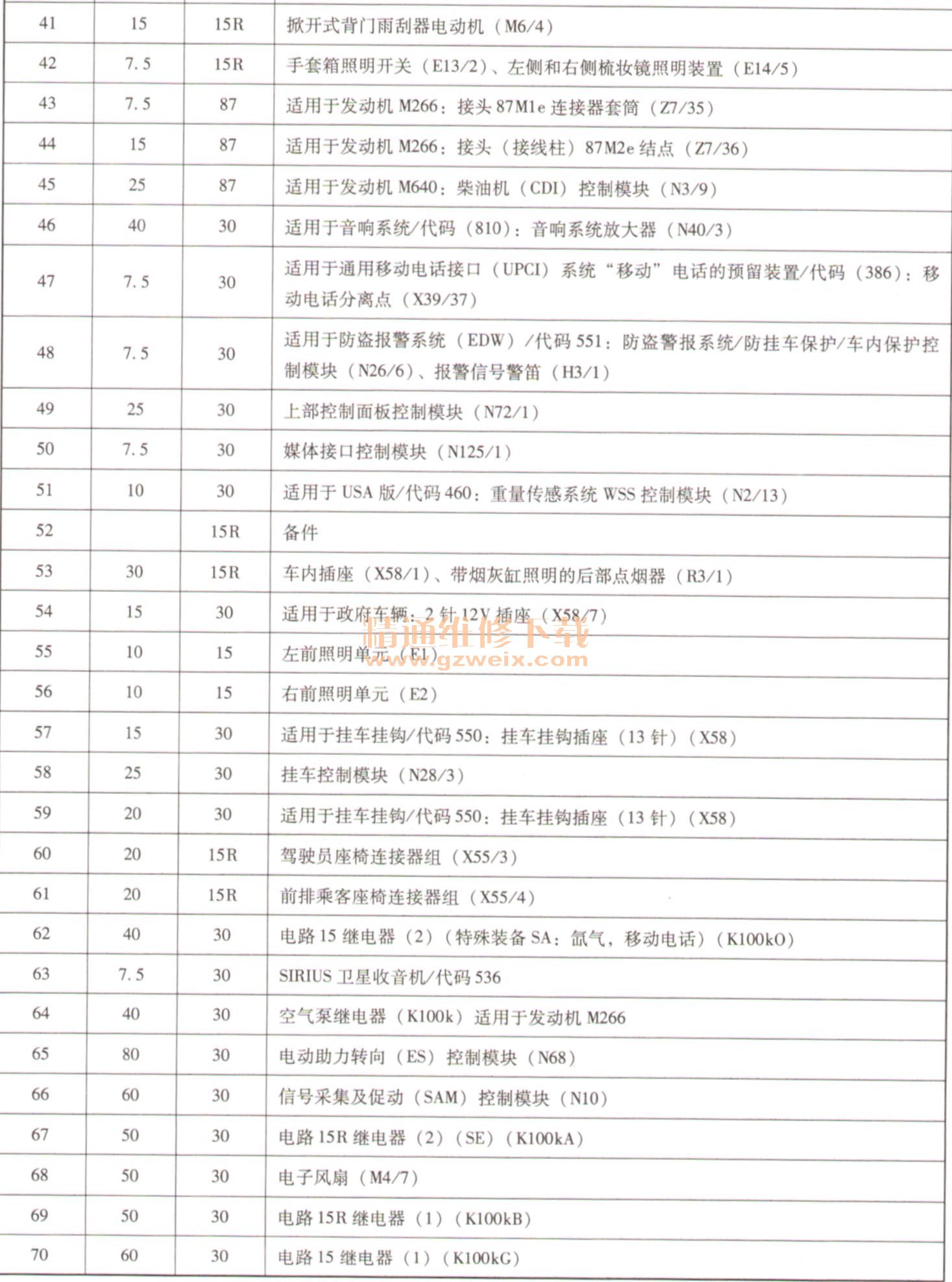

2. B200 （245. 233）车型车载电源管理系统保险丝配置图表（图85、表55）
3. B200 （245. 233）车型车载电源管理系统继电器配置图表（图86、表56）
