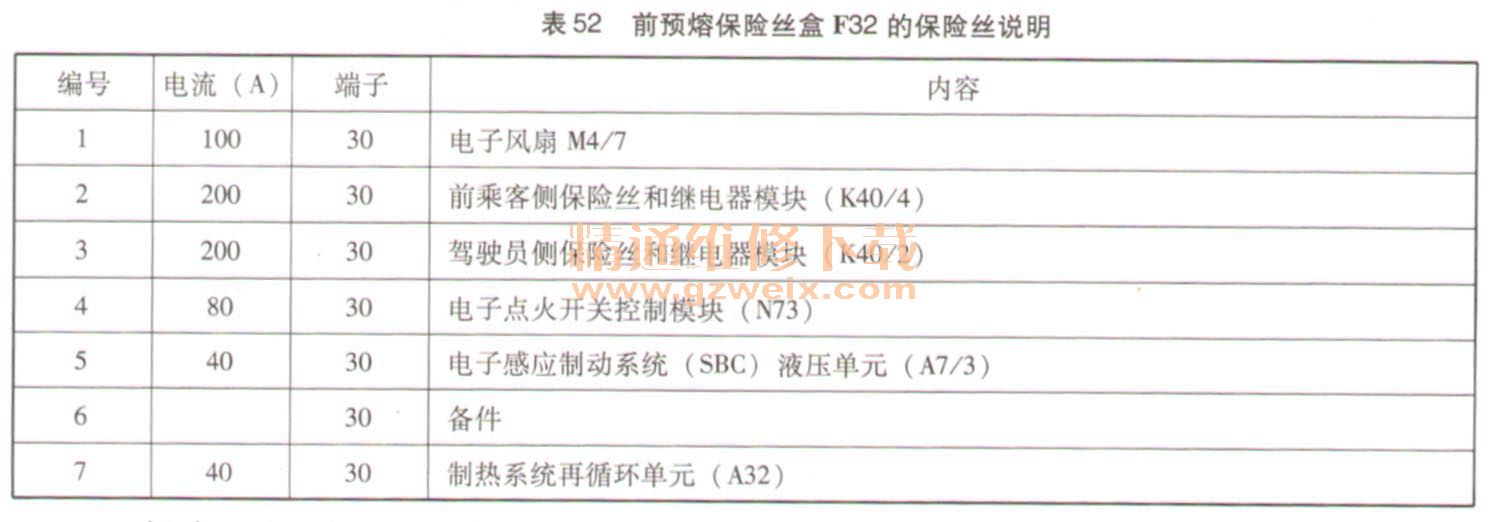

5．前预熔保险丝盒F32的保险丝分配（图80、表52）



    6．保险丝连通板F52的保险丝分配

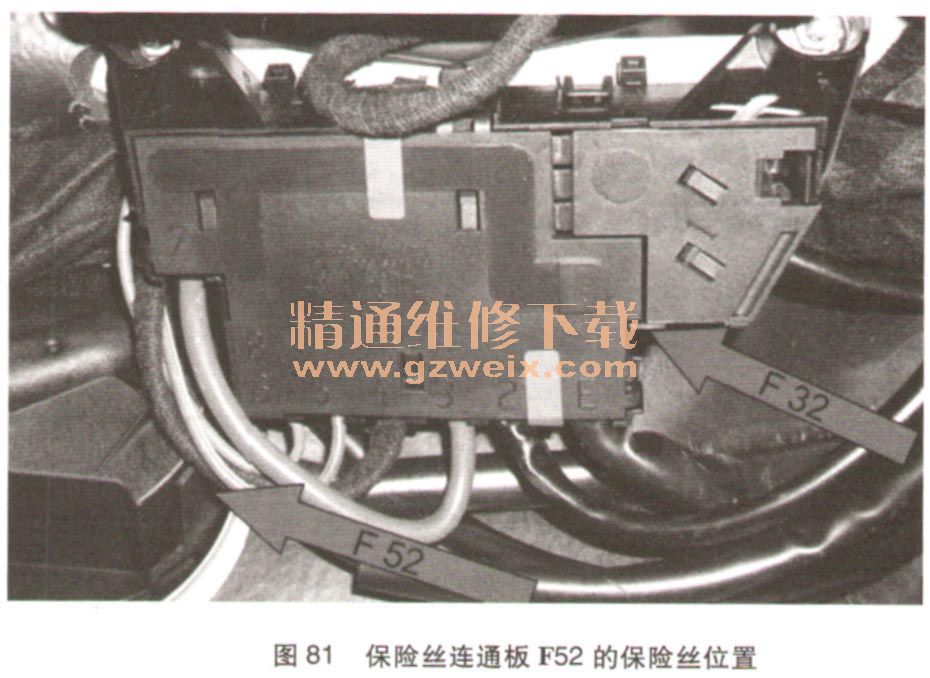

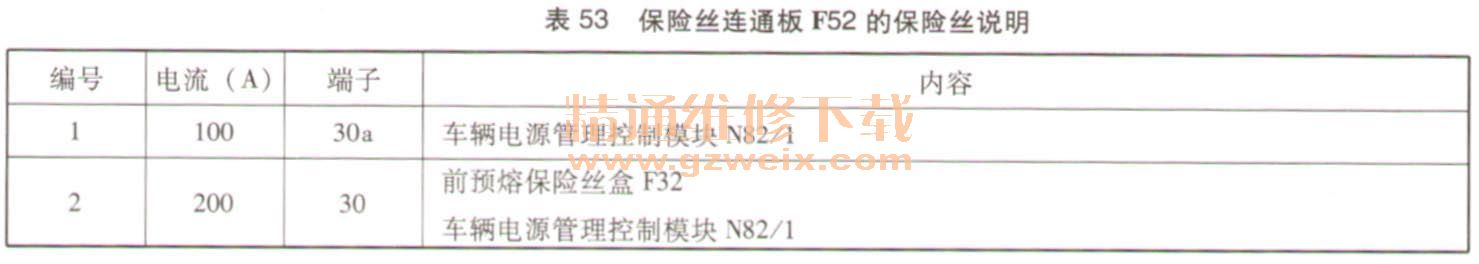

    乘客脚坑内的前部预熔保险丝盒（F-32）和连通板保险丝（F52），如图81、表53所示。



    7．后预熔保险丝盒”3的保险丝分配（图82、表54）



    后预熔保险丝盒F33位于后备箱右侧主蓄电池侧面区域。

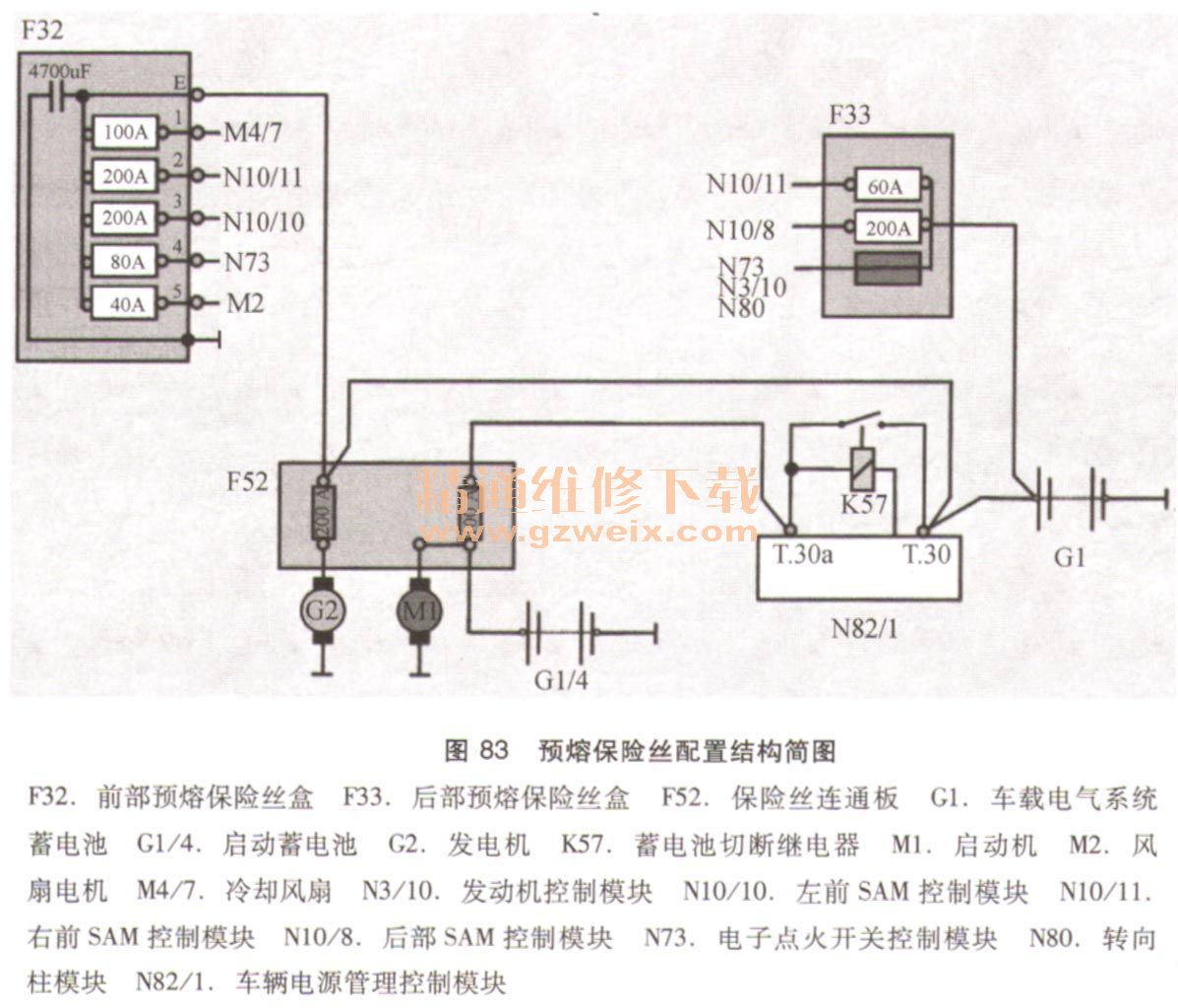

    8．预熔保险丝配置结构简图（图83）
