2．车载电源保险丝和继电器分配
 （1）发动机室左侧保险丝和继电器盒的保险丝分配图7、图8。



    发动机室左侧保险丝和继电器盒的保险丝分配表，如表1所示。



    发动机室左侧保险丝和继电器盒的继电器分配图表，如表2所示。

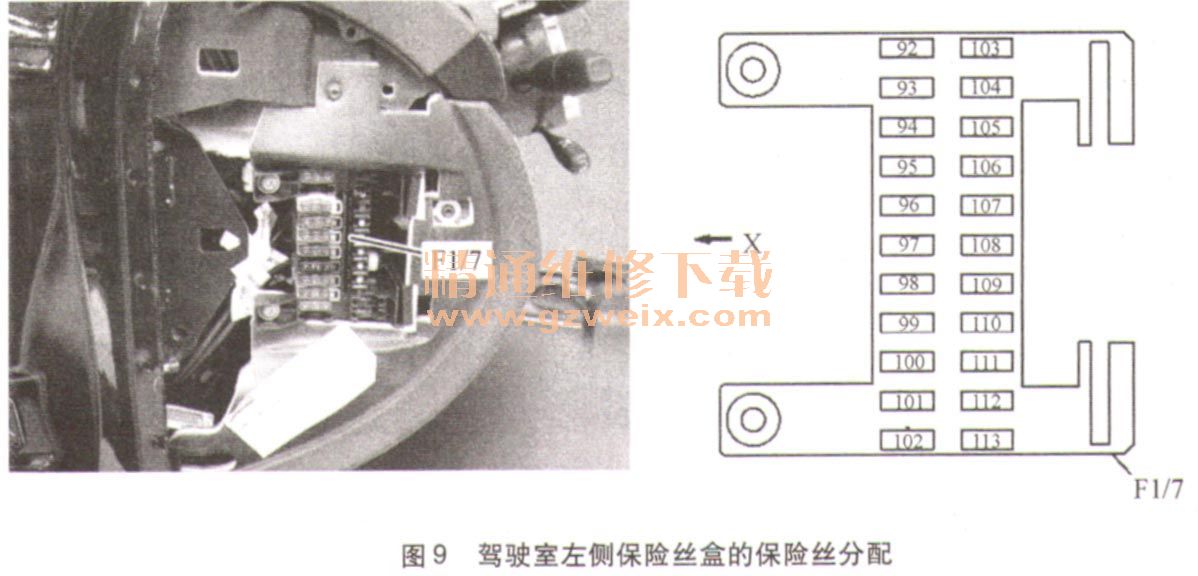

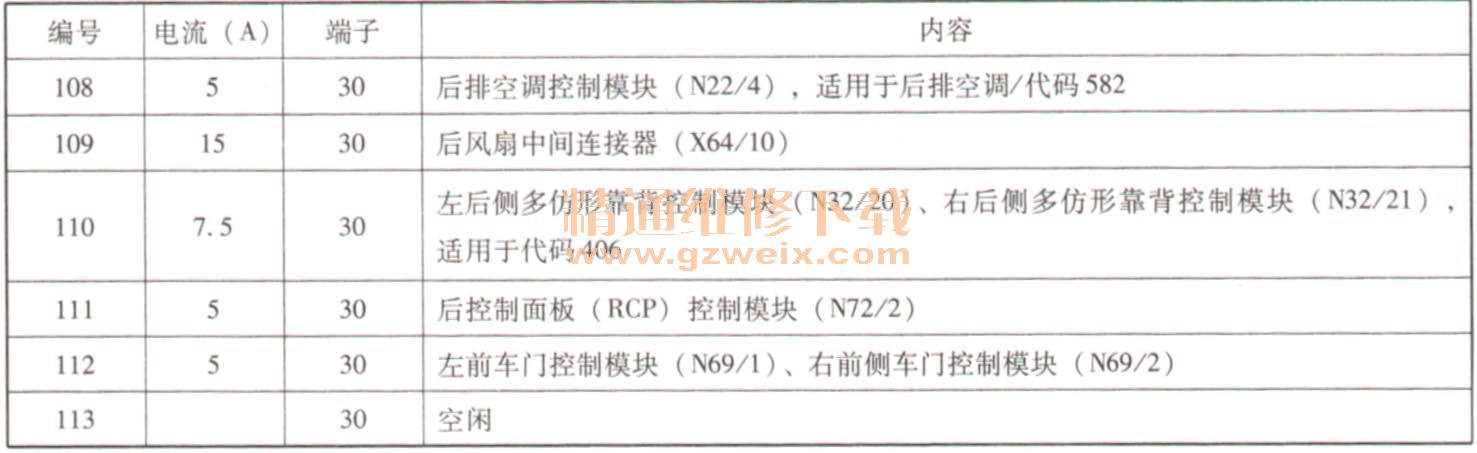

 （2）驾驶室左侧保险丝盒的保险丝分配（图9、表3）。

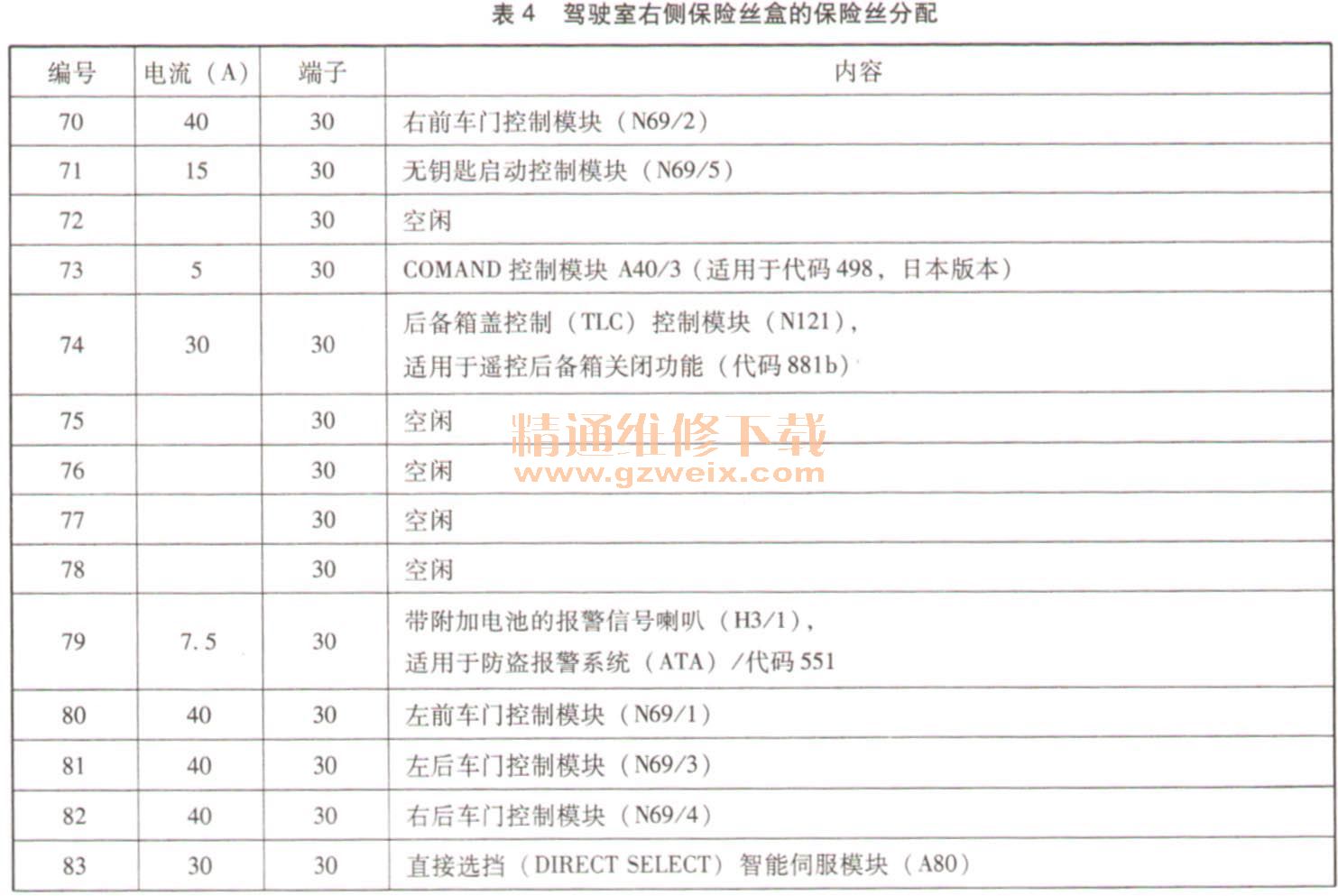

 （3）驾驶室右侧保险丝盒的保险丝分配（图10、表4）。

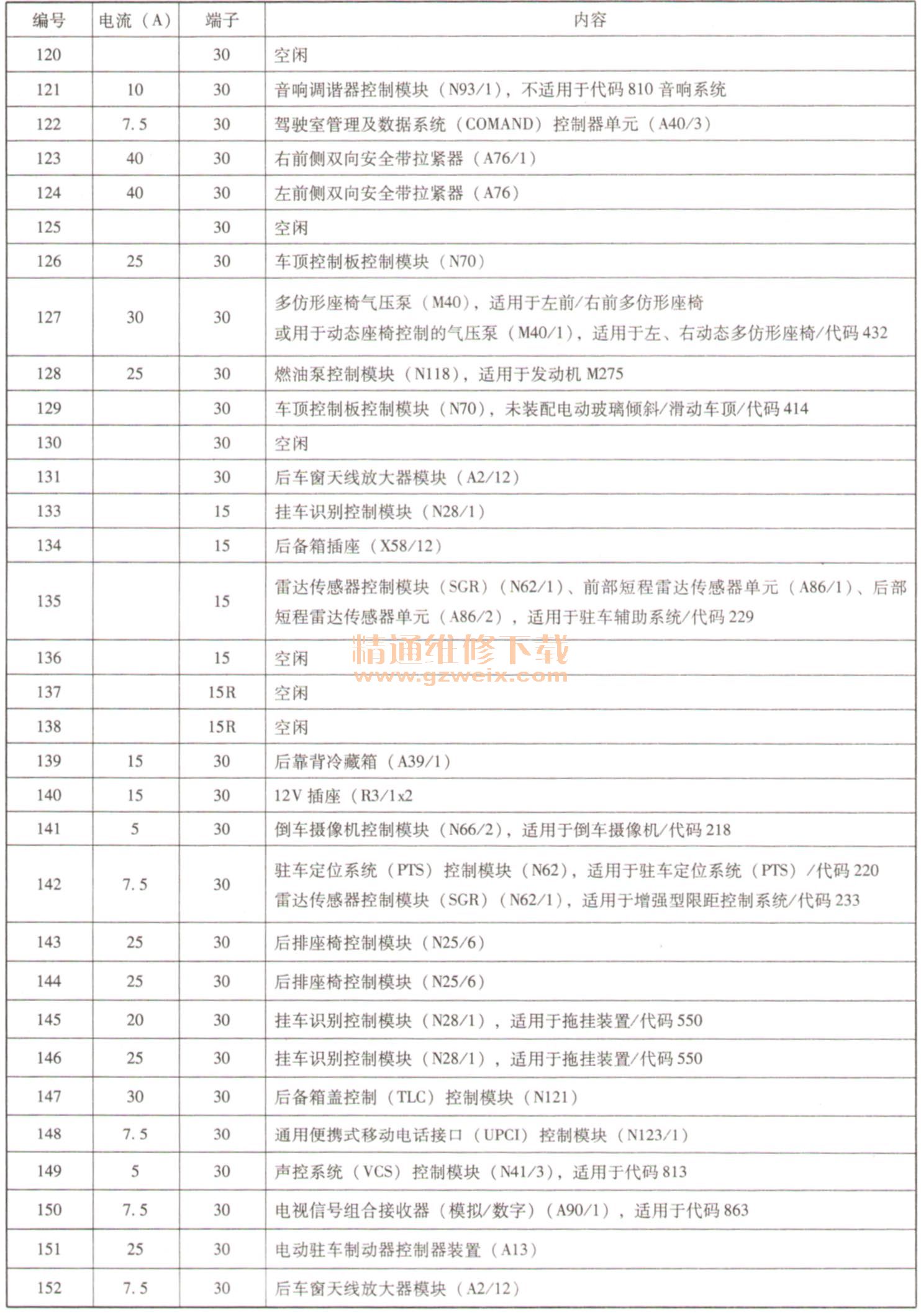

 （4）后备箱内保险丝和继电器盒的保险丝分配（图11、图12、表5）。

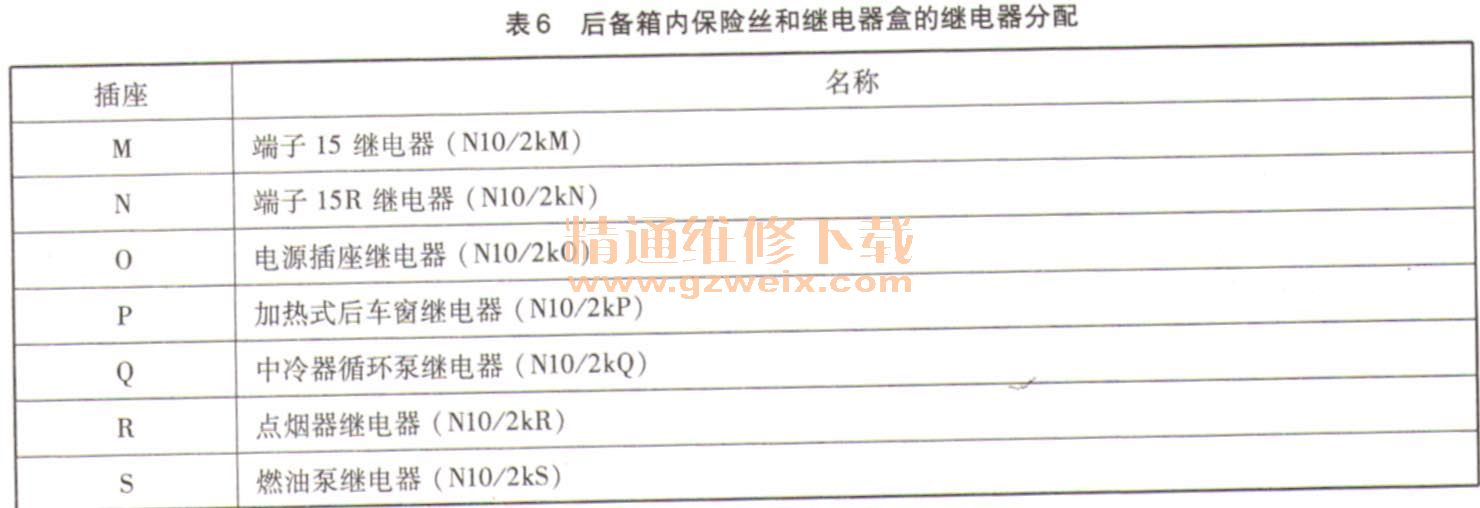

    后备箱内保险丝和继电器盒的继电器分配，如表6所示。

 （5）前预熔保险丝盒的保险丝分配（2008年改款前）（图13、表7）。

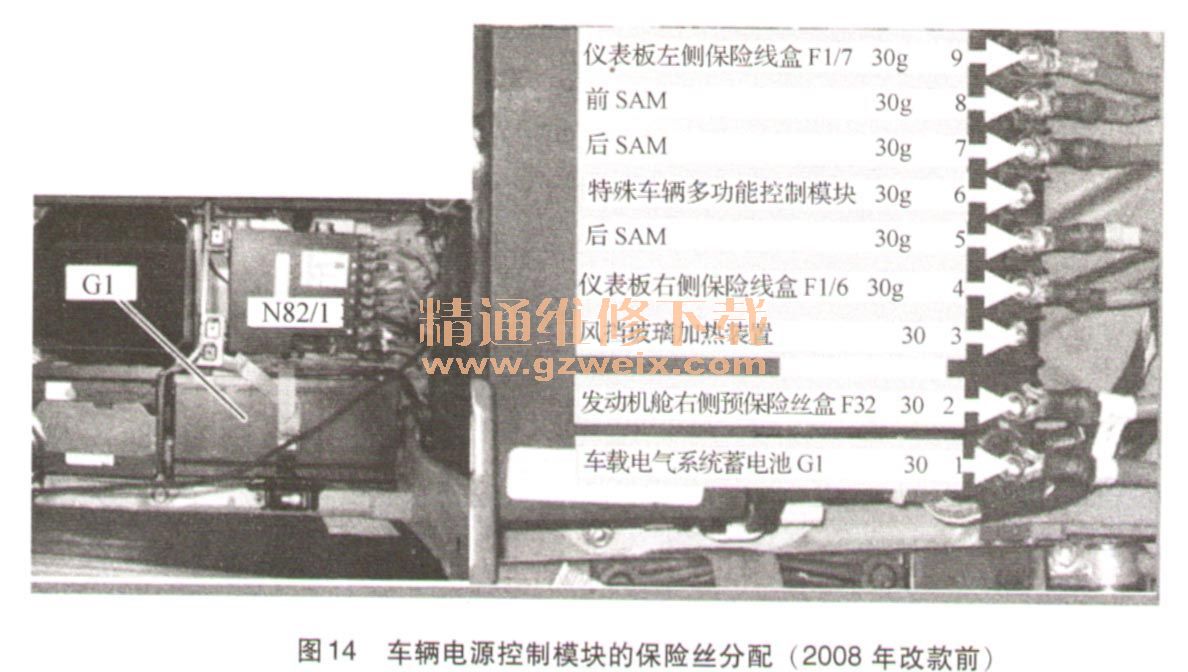

 （6）车辆电源管理控制模块的保险丝分配（2008年改款前）（图14、表8）。
