六、220底盘车型车载电源管理系统
    220底盘车型电源管理系统部件概述
    1. 220底盘车型电源管理系统部件位置
（1） X4/22电路30Z的接线盒和保险丝盒（图61）。

    电路30Z的接线盒和保险丝盒X4/22位于后备箱右侧饰板后方轮罩区域。
（2）左前保险丝和继电器模块K40/6（图62） 。

    左前保险丝和继电器模块K40/6位于发动机室左侧接线盒内。

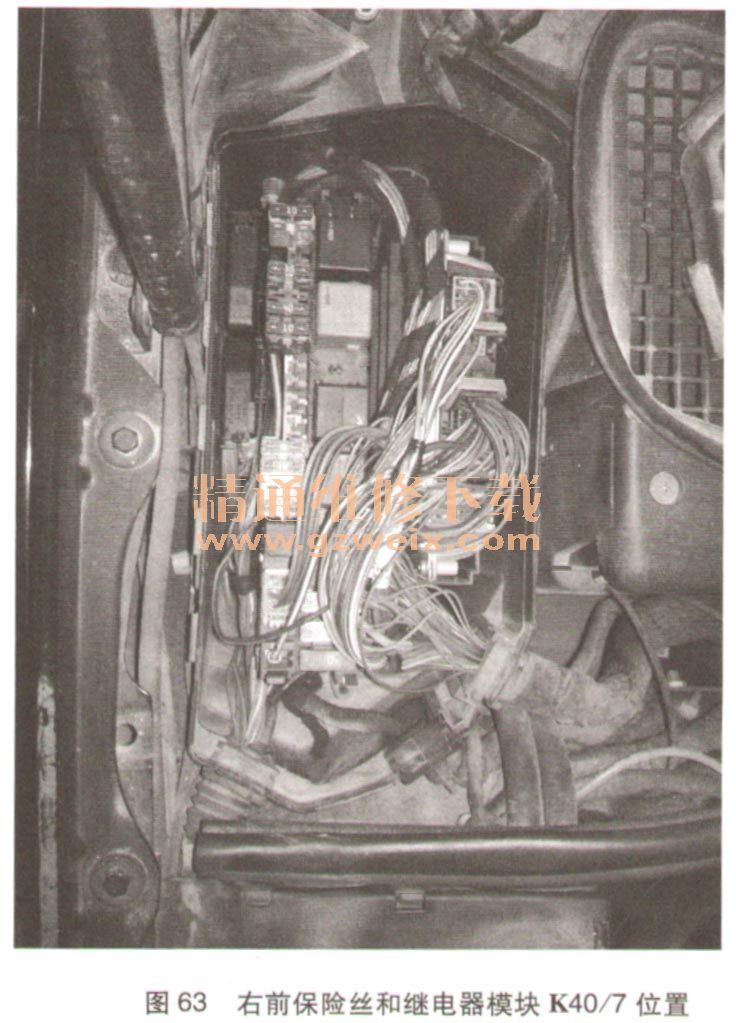

（3）右前保险丝和继电器模块K40/7（图63）。

    右前保险丝和继电器模块位于发动机室右侧电器盒内。
（4）仪表板右侧保险丝座F3（图64）。

    保险丝座F3位于仪表板右侧护盖内侧。
（5） X4/10电路30和61的接线盒和保险丝盒（图65、图66）。



    电路30和61的接线盒和保险丝盒X4/10位于右前座椅脚坑处区域。
    2．保险丝和继电器分配
    对于220车型，2002、2003、2004年款的车辆保险丝和继电器盒的配置略有不同，以下内容适用于2004车型，其他车型仅供参考。

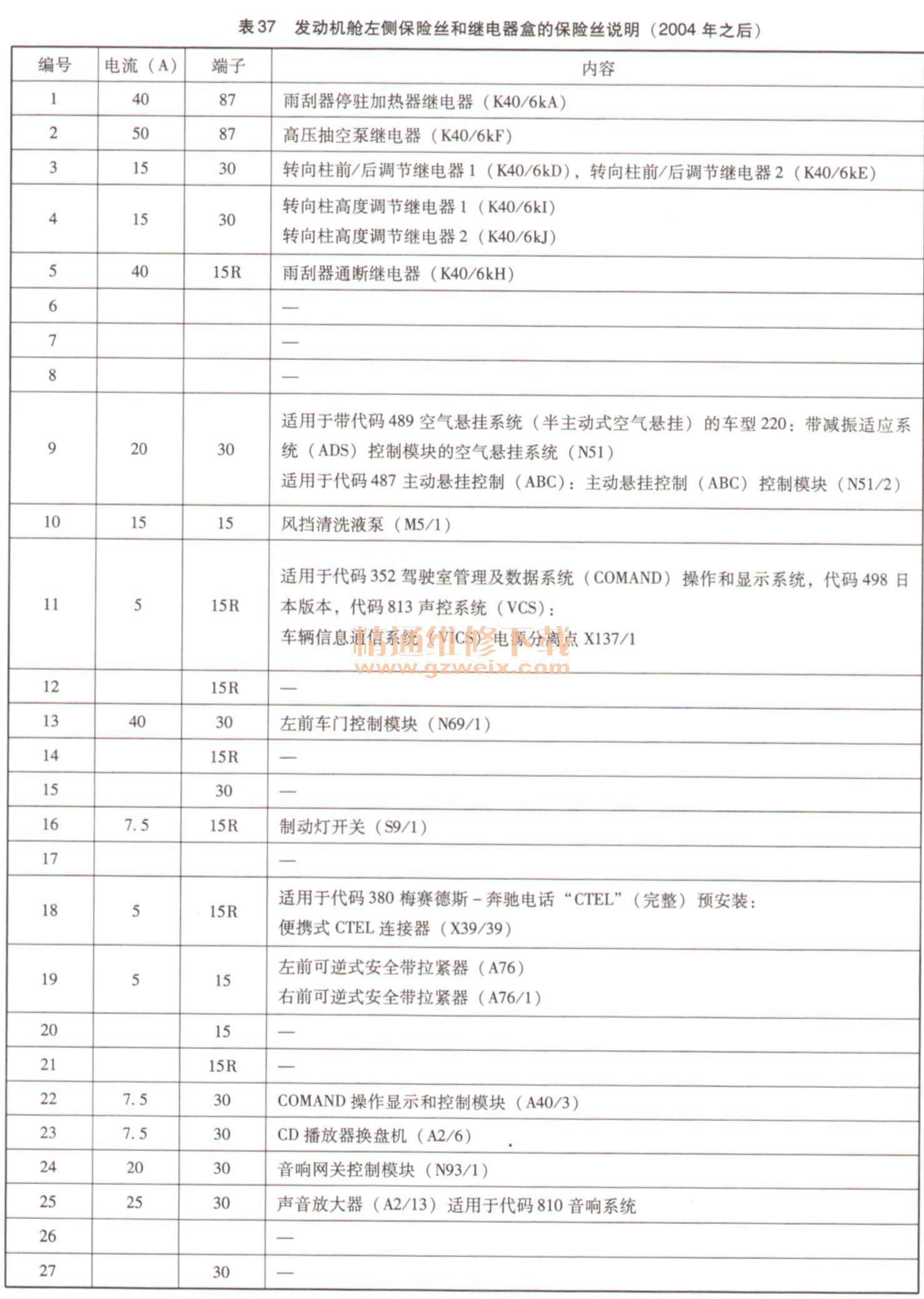

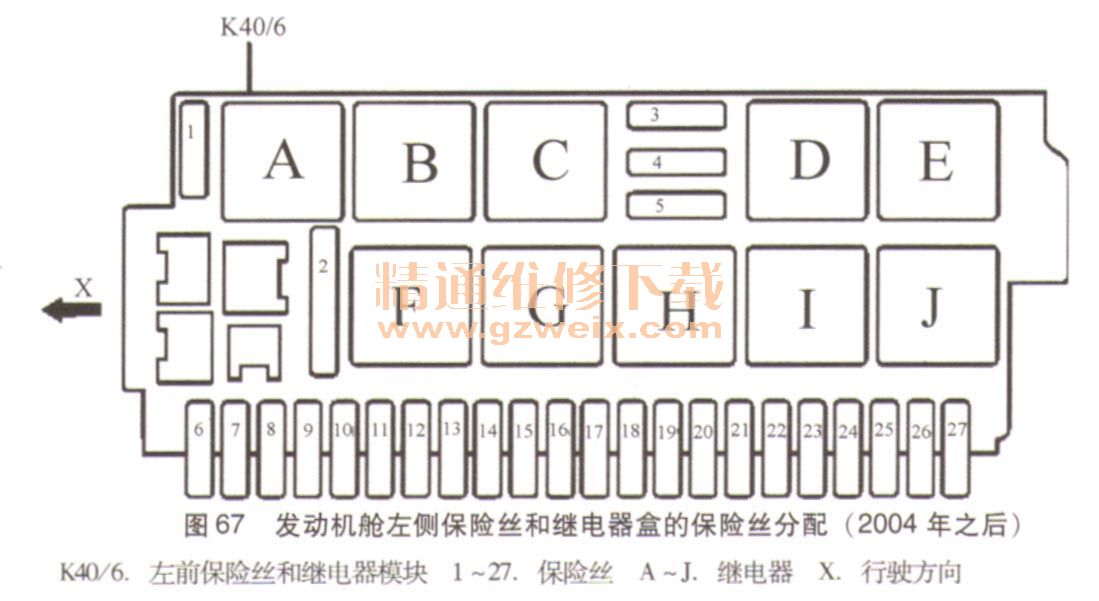

    （1）发动机舱左侧保险丝和继电器盒的保险丝分配（2004年之后）（图67、表37）。

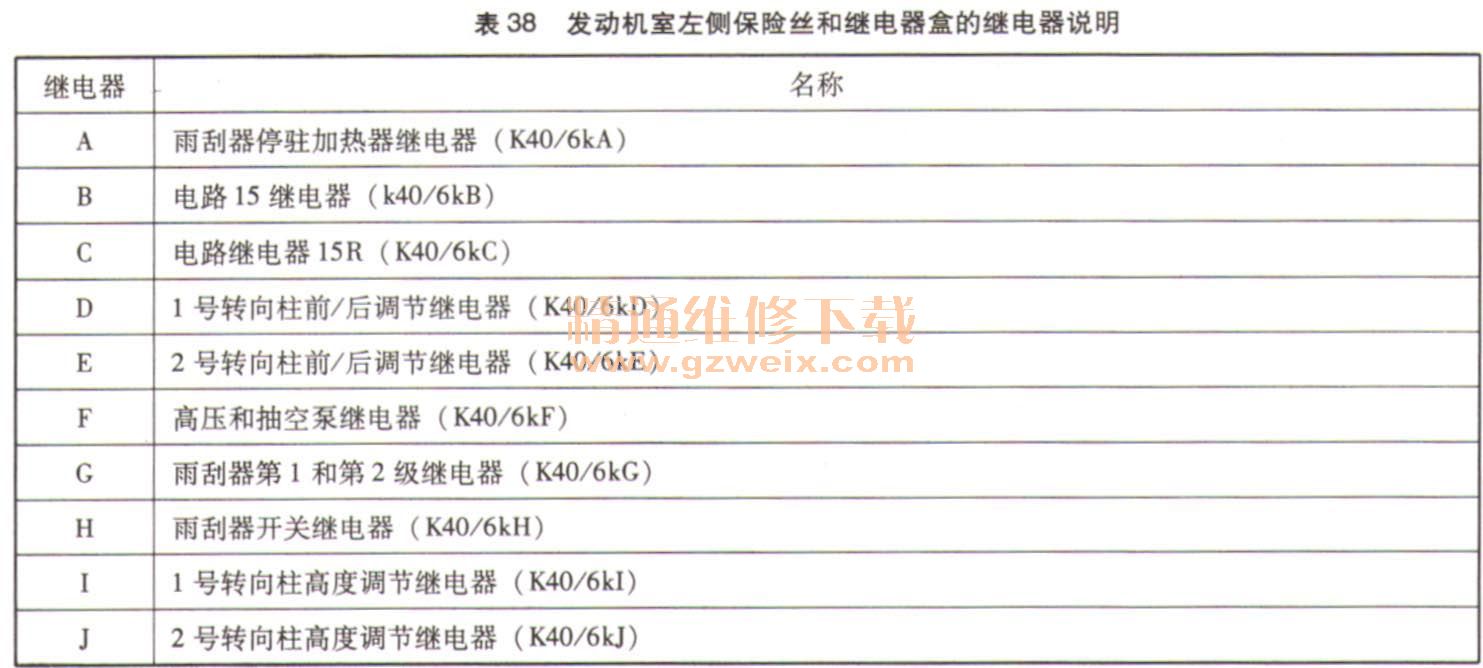

    发动机室左侧保险丝和继电器盒的继电器分配，如表38所示。

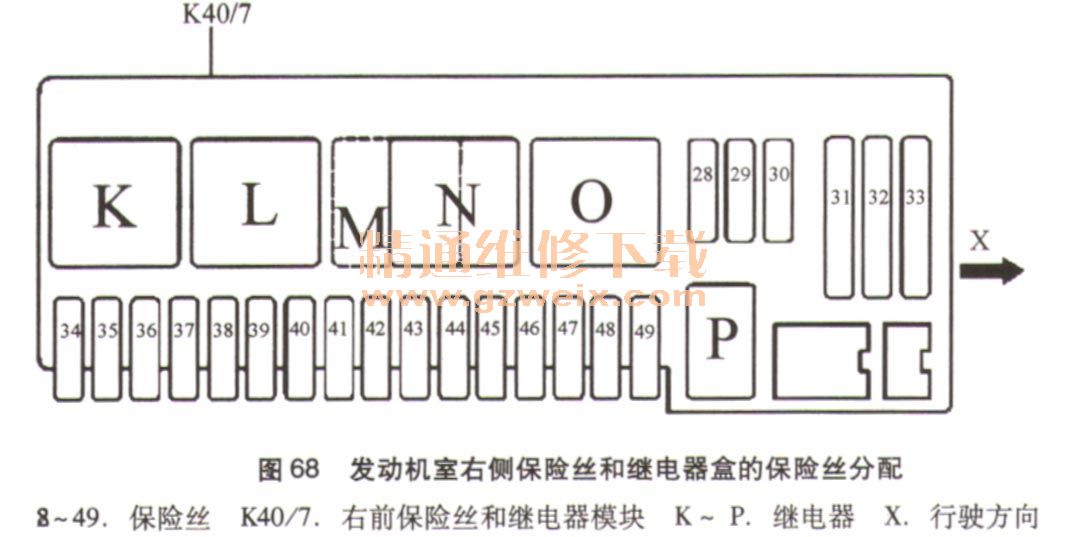

 （2）发动机室右侧保险丝和继电器盒的保险丝分配（图68、表39）。




   发动机室右侧保险丝和继电器盒的继电器说明，如表40所示。

 （3）后保险丝和继电器盒的保险丝分配（图69、表41、表42）

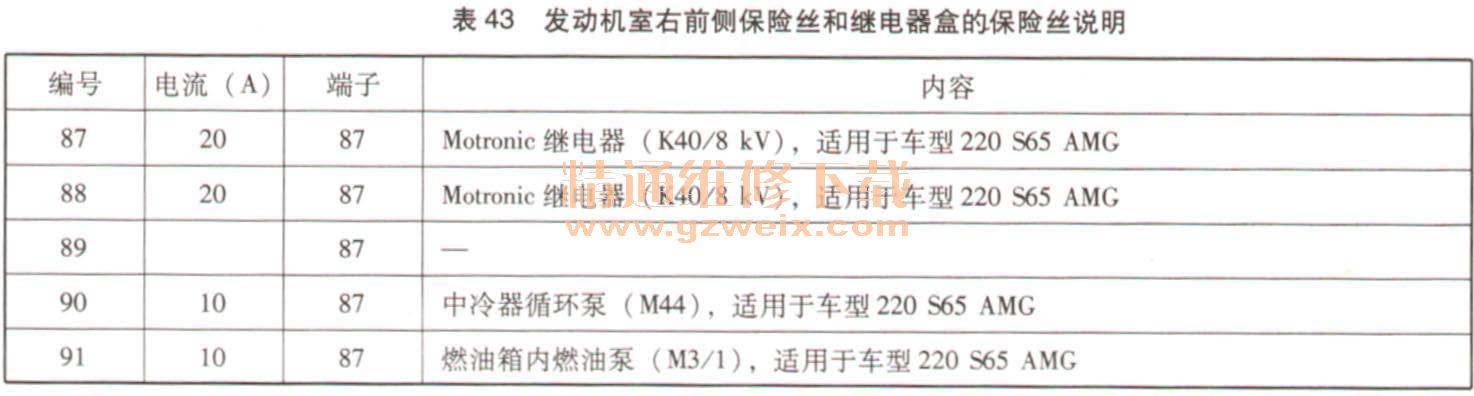

 （4）发动机室右前侧保险丝和继电器盒的保险丝分配（图70、表43）。



    发动机室右前侧保险丝和继电器盒的继电器说明，如表44所示。

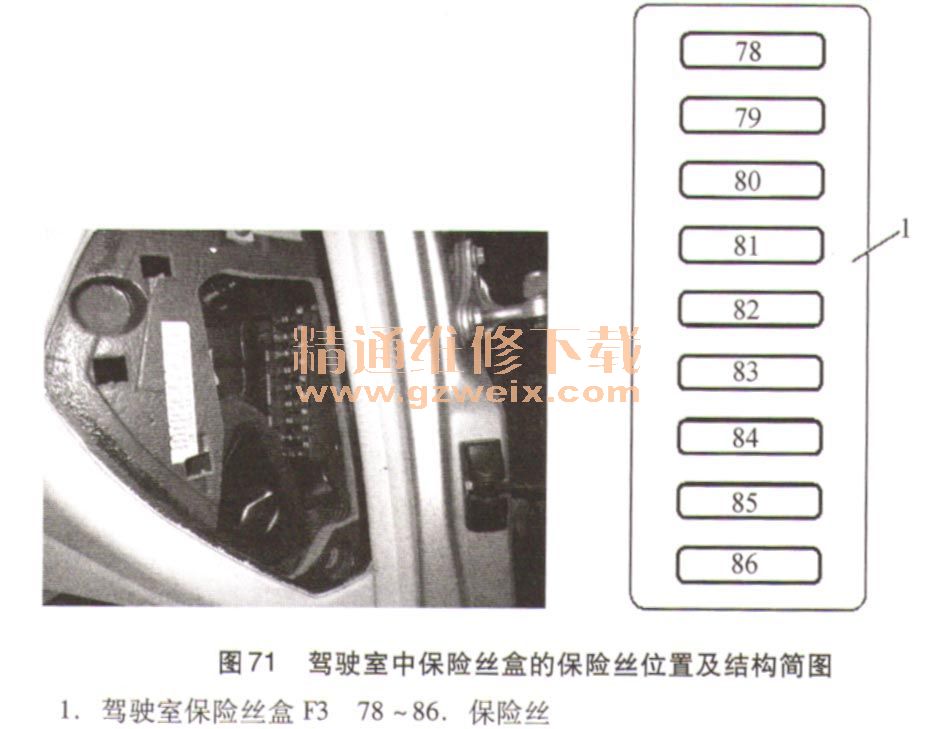

 （5）驾驶室中保险丝盒的保险丝分配（图71、表45 ）
