新手篇—图文讲解发动机电控系统维修
来源:本站整理  作者:佚名  2013-09-09 10:36:08

  二、电控燃油喷射系统
(一)燃油喷射系统的分类及控制原理图解
发动机燃油喷射系统分类

(二)燃油喷射控制

燃油喷射控制是ECU的主要控制功能,它包括喷油时刻的控制和喷油量的控制。

1.喷射时刻控制

    ECU以曲轴转角传感器的信号为依据进行喷油时刻的控制,使各缸喷油器能在设定的时刻喷油。喷油时刻控制方式有同时喷射、分组喷射和顺序喷射三种。

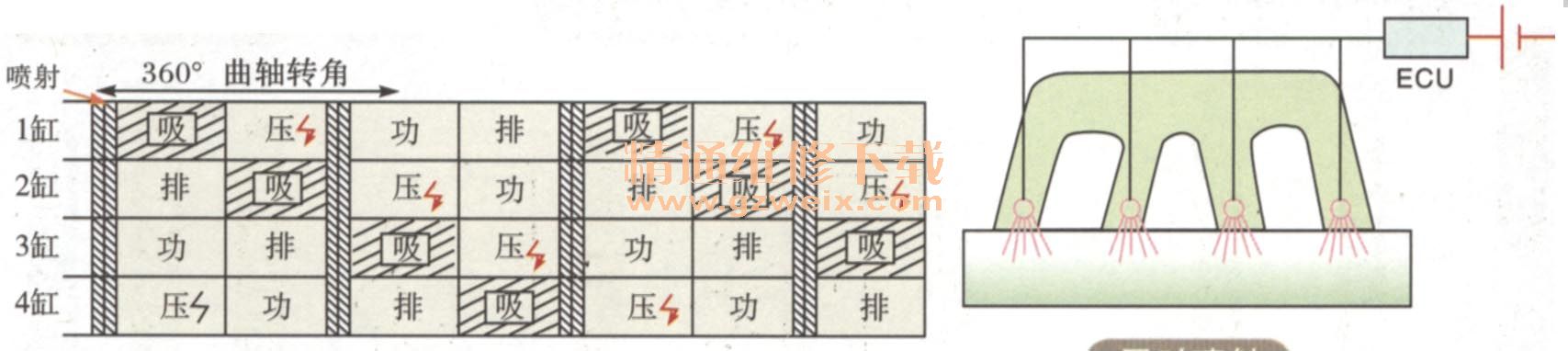

同时喷射:

    这种喷射方式将各缸喷油器的控制电路连接在一起,通过一条共同的控制电路与ECU连接。在发动机的每个工作循环中(四冲程内燃机曲轴转两转),各缸喷油器同时喷油一次或两次,这种方式的缺点是各缸喷油时刻距进气行程开始的时间间隔差别大,喷人的燃油在进气道内停留的时间不同,导致各缸混合气品质不一,影响了各缸工作的均匀性。

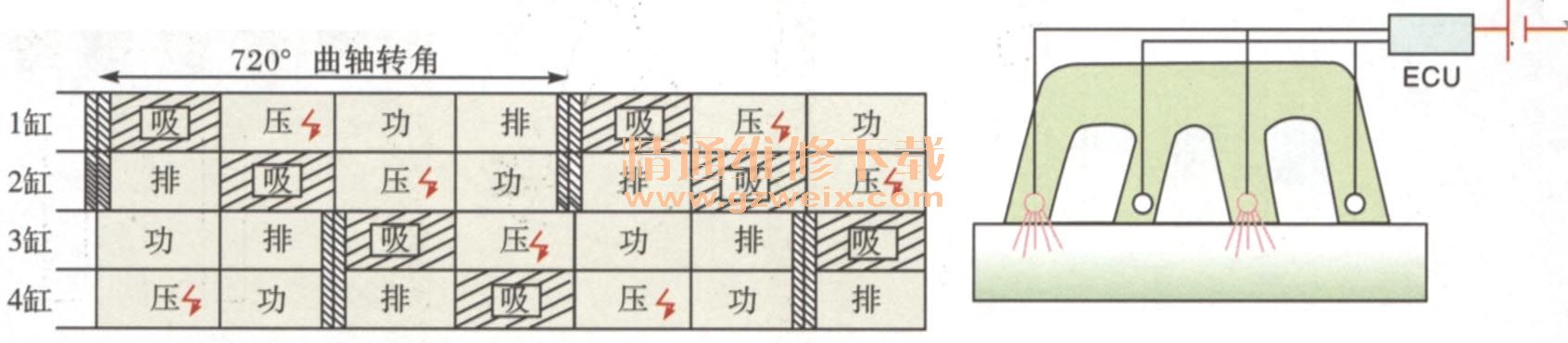

  分组喷射:

    这种喷射方式是将多缸发动机的喷油器分成2~3组,每组2~4个喷油器,分别通过控制电路与ECU连接。在发动机每个工作循环中,各组喷油器各自同时喷油一次,在每组的几个喷油器中,有一个喷油器是在该气缸正好处于排气行程上止点时喷油,其余喷油器是在各自的气缸接近进气行程开始的时刻喷油。这样既可简化控制电路,又可提高各缸混合气品质。

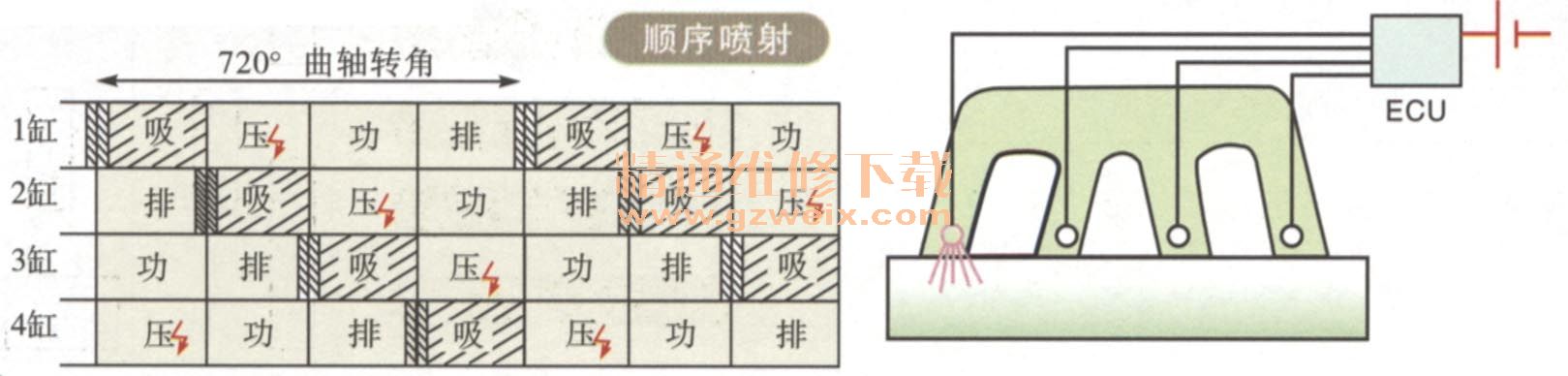

  顺序喷射:

    这种喷射方式的各缸喷油器分别由各自的控制电路与ECU连接,ECU分别控制各喷油器在各自的气缸接近进气行程开始的时刻喷油,由于每增加一个喷油器,在ECU内部就要相应增加一套喷油器控制线路。因此,顺序喷射方式的控制电路最为复杂,但各缸混合气品质最均匀。目前,这种喷射方式的应用越来越广泛。

2.喷油量的控制
    ECU根据各种传感器测得的发动机进气量、转速、节气门开度、冷却液温度与进气温度等多项运行参数,按设定的算法进行计算,并按计算结果向喷油器发出电脉冲,通过改变每个电脉冲的宽度来控制各喷油器每次喷油的持续时间,从而达到控制喷油量的目的。电脉冲的宽度越大,喷油持续时间越长,喷油量也越大。
发动机在不同工况下运转时,对混合气浓度的要求也不同。喷油量的控制方式有起动控制、运转控制、断油控制和反馈控制等几种。

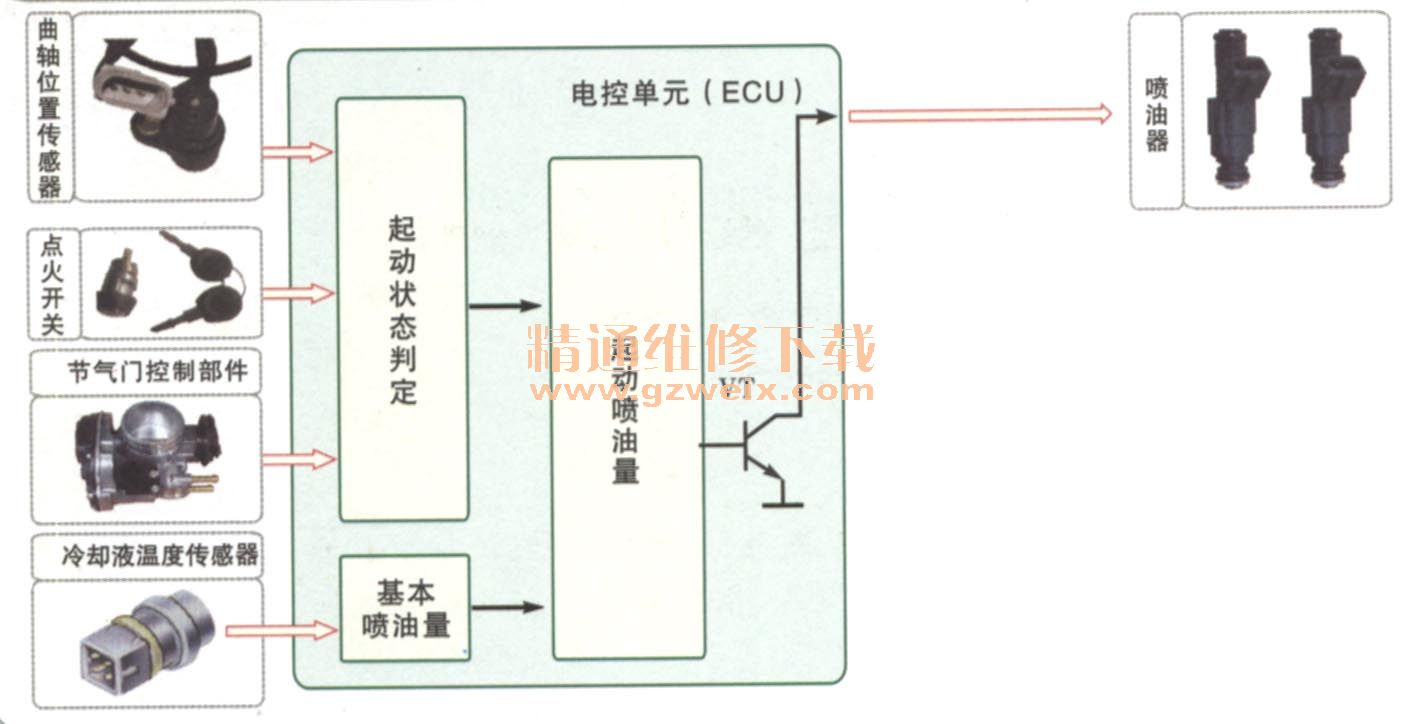

①起动时喷射油量控制示意图

起动控制:
      在发动机起动时,当起动开关接通,且发动转速低于某一转速(如300r/min)时,ECU按发动机冷却液温度、进气温度和起动转速计算出一个固定的喷油量,这一喷油量能使发动机获得顺利起动时所需的浓混合气。

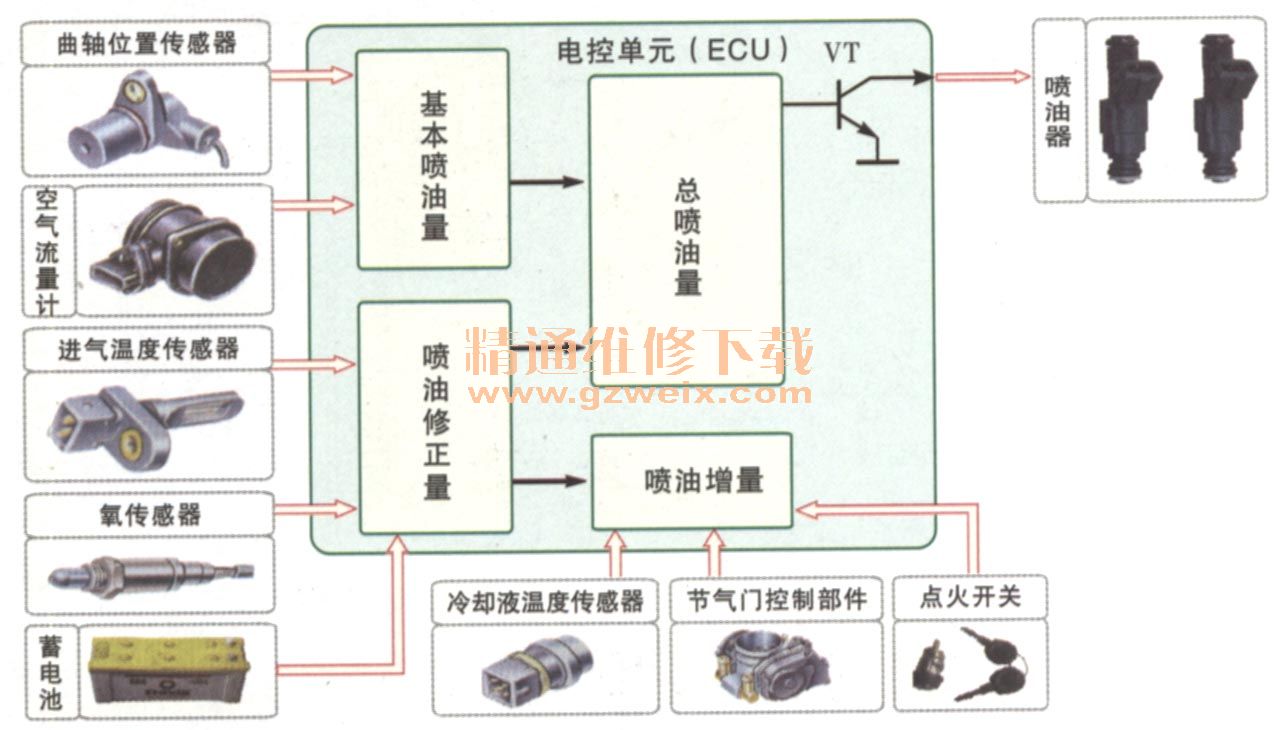

②起动后喷油量控制示意图

运转控制:
    在发动机运转过程中,ECU根据进气量和发动机转速来计算喷油量。此外,还要参考节气门开度、发动机冷却液温度与进气温度、海拔以及怠速工况、加速工况、全负荷工况等运转参数来修正喷油量,以提高控制精度。

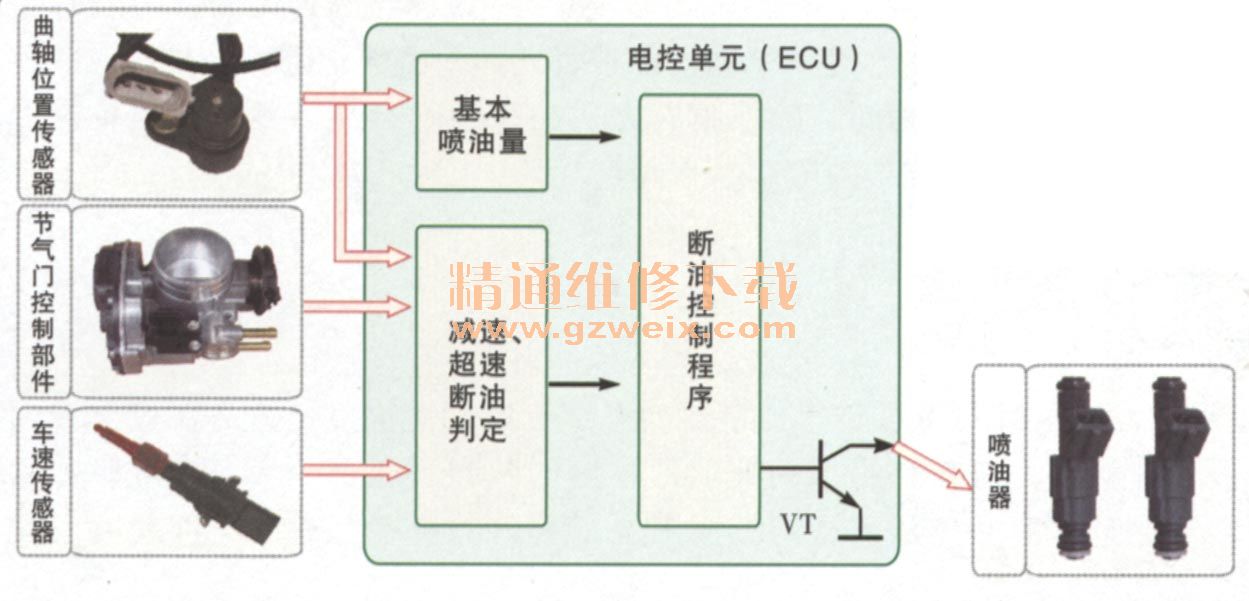

③超速断油与减速断油控制示意图

超速断油控制
    超速断油控制是当发动机转速超过允许的最高转速时,由ECU控制自动终止喷油,以防止发动机超速运转,造成机件损坏,也有利于降低油耗,减少有害排放物。

减速断油控制
    减速断油控制过程是由ECU根据节气门位置、发动机转速、冷却液温度等运转参数,作出综合判断后,在同时满足以下条件时执行减速断油控制,切断喷油脉冲。

a. 节气门位置传感器中的怠速开关接通;b.发动机冷却液温度已达正常温度;c.发动机转速高于某一数值,该转速称为减速断油转速,其值根据发动机冷却液温度、负荷等参数确定。通常,冷却液温度越低,发动机负荷越大交如使用空调时),该转速越高。
b.
    当上述三个条件只要有一个不满足(如发动机转速已下降至低于减速断油转速)时,ECU就立即停止减速断油而恢复喷油。
