分析及检修大阳DY110-15A电气系统结构原理与故障(1)
来源:本站整理  作者:佚名  2013-01-09 09:02:06


2.3点火电路工作原理

    蓄电池正极电源通过黑(W)色线输送至DG-CDI,经DG-CDI转换为交流电为电容器充电。触发线圈产生的触发信号通过蓝/黄(L/Y)色线、绿(G)色线输送至DG-CDI。当磁电机旋转至点火位置时(磁电机转子触发凸台与触发线圈相对离开的瞬间),触发线圈切割磁力线感生触发信号,经蓝/黄(L/Y)色线使DG-CDI、晶闸管触发导通,DGCDI充电电容通过黑/黄(B/Y)色线迅速对点火线圈一次侧线圈放电,在点火线圈二次侧线圈上产生高压电,通过火花塞对地放电,点燃缸体内的可燃混合气,起动发动机。



3照明、信号(仪表、挡位显示)系统

3.1照明系统

3.1.1照明系统的结构

    大阳DY110-15A前照灯为直流供电。照明系统主要由磁电机、整流调节器、蓄电池、点火开关、照明开关、变光开关、前照灯、尾灯等电器组成。



3.1.2照明系统电器接线方式

    a)前照灯

    前照灯为双灯双丝结构,灯泡的规格为12 V/35 W/35 W。前照灯的接插件为6P式结构,其中蓝(L)色线为远光灯电源线,白(W)色线为近光灯电源线,绿(G)色线接地。



    b)照明开关

    DY 110-15A照明开关与电起动按钮构成右手把组合式开关。照明开关电起动按钮组合开关接插件为3P式,其中白/红(B/R)色线为点火开关控制尾灯正极电源线。黑/黄(W/Y)色线为照明电源线,白/L (W/L)色线与变光开关相接,白/L (W/L)色线经变光开关控制蓝(L)色线为远光灯电源线;黄/红(Y/R)色线为电起动按钮控制负极线,与电起动继电器相接;绿/黄(G/Y)色线为前制动开关控制正极电源线;蓝/绿(L/G)色线为电喇叭按钮控制正极电源线。



3.1.3照明系统工作原理

    蓄电池输出正极电流通过红色线至点火开关,经点火开关通过白/黄色线向照明开关输送直流电,再经照明开关控制,一路经白/蓝色线为变光开关提供电源,另一路经黑/红色线向尾灯仪表照明灯供电。变光开关控制前照灯双灯双丝灯饱发出远,近光。



3.2信号(仪表、挡位显示)系统

3.2.1信号(仪表、挡位显示)系统的结构



  信号电路主要由转向信号电路、仪表电路、档显电路组成。



    转向信号电路主要由转向开关、闪光继电器、转向灯等电器组成。仪表电路主要由燃油表、燃油传感器等仪表电器组成。档显电路主要由挡位显示器、挡位开关等电器组成。



3.2.2信号(仪表、档位显示)系统电器接线方式



    转向开关的接线方式:橙(O)色线为左转向灯电源线,与前、后左转向灯相接;淡蓝(5B)色线为右后转向电源线:绿/红(GIR)色线为闪光继电器输出线,一端与转向开关相接,另一端与闪光继电器相接。

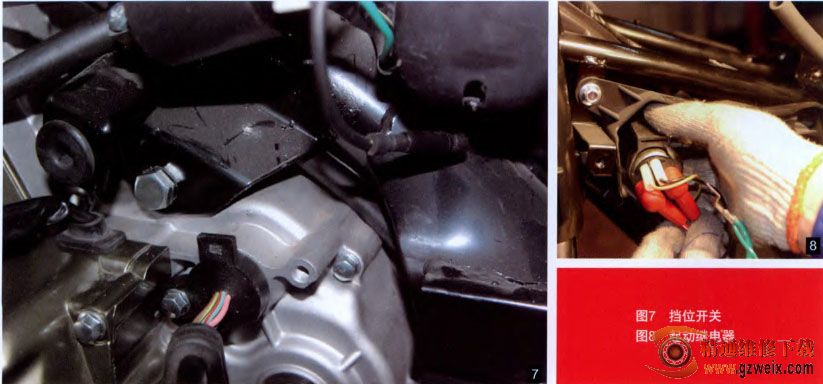

    挡位开关(见图7)的接线方式:浅绿/红(G/R)色线与空档指示灯相接;粉红(P)色线与1挡指示灯相接。蓝肛(L/R)色线与2挡指示灯相接;绿/黑(G/B)色线与3挡指示灯相接。棕/黄(BR/Y)色线与4档指示灯相接。档位指示灯一端接地。



3.2.3信号(仪表、档位显示)系统工作原理



    转向信号电路电流回路:蓄电池→熔丝→点火开关→闪光继电器→转向开关→(左、右)转向灯→地→蓄电池负极。



    燃油表电路电流回路:蓄电池→熔丝→点火开关→燃油表线圈→燃油传感器→地→蓄电池负极。



    挡显电路电流回路:蓄电池→熔丝→点火开关→挡位显示器→挡显开关→地→蓄电池负极。
