2 线束三维布局走向设计
    根据电器件的类型和在摩托车上的位置，在数字化样机上模拟仿真不同区域的线束走向、直径，考虑线束过孔的密封和保护，模拟线束的固定孔位和固定方式等，制作出三维线束在整车上的走向，这样，可方便地绘制线束二维图纸，及后期指导布线工艺的编制，指导车间生产。图4为CATIA制作的三维布线图。

    3 接插件的选取设计
    b）端子材质（铜件）：接插件用的铜主要是黄铜和青铜（黄铜的硬度比青铜的硬度稍低），其中黄铜占的比例较大；另外，可根据不同的需求选择不同的镀层。
    接插件是线束的核心部件，接插件的性能直接决定线束的整体性能，并对全车的电器稳定性、安全性起着重要作用。
    3.1接插件的选取设计原则
    接插件选取要保证与电器件良好接触，使接触电阻降为最低，提高可靠性，优先选用双弹簧式压紧结构的接插件；根据导线的截面积和通过电流的大小，合理选择接插件；和发动机工作有关的对接插件，一是距地面相对较低，二是温度较高，一般要选择防水耐高温性插件；同一条线束中相邻位置处若用同一种护套，其颜色一定要有区别；对于一些在整车上实在无法遮挡的、外露的插件，应优先选用黑色或深色的护套；为减少线束对接用护套的种类和数量，优先选用混合型件，使装配固定方便；蓄电池接头材料为镀锡铜、镀锌铜或铅锑合金。
    3.2接插件原材料（材质）性能分析

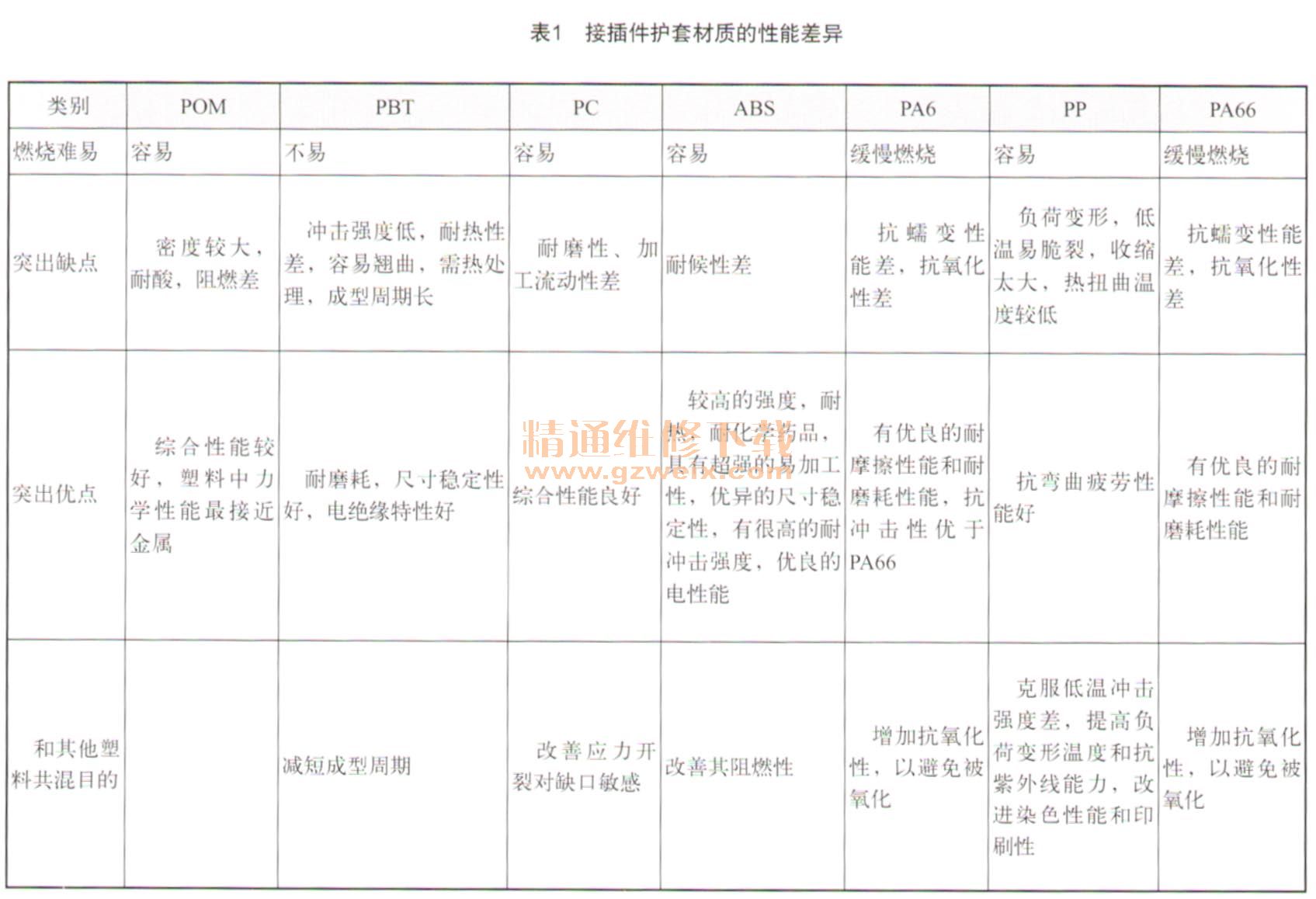

    a）护套材质（塑料件）：常用的材质主要有PA6、PA66、ABS、PBT、 pp等，它们的具体性能差异如表1所示。设计插件时可根据不同的需求选择不同的材质，还可根据实际情况在塑料中添加阻燃或增强材料，以达到增强或阻燃的目的，如添加玻璃纤维增强等。

    4 导线的选取设计
    4.1导线类型的选择
    线束设计时，选用的导线类型要重点考虑线束所处的环境和功能，如发动机周围环境温度高，腐蚀性气体和液体也很多，一定要选用耐高温、耐油、耐振动和耐摩擦的导线；弱信号传感器要用屏蔽导线，如轮速传感器等；转向器周围的导线对耐弯曲性要求较高等。摩托车线束常用的导线通常使用多股绞合铜导线，绝缘皮为PVC绝缘材料；线束用导线要具有耐温、耐油、耐磨、防水、防腐蚀、抗氧化和阻燃等特性。常用的导线种类有日标（AVSS等）、国标（QVR）、德标（FLRY）、美标等儿大系列，AVSS （AVS ）导线的特点是薄皮绝缘，柔韧性较好；QVR的特点是绝缘皮厚，比较柔软，延展性好；德标导线绝缘皮更薄，柔韧性好；美标导线绝缘皮一般为热塑性或热固性弹性体，还有经过辐照工艺加工的，需根据不同的工作环境选取适当类型的导线。
    4.2计算选取导线的截面积
    根据电器件功率的大小计算流通导线的电流，长时间工作的电气设备可选择实际载流量60％的导线，短时间工作的用电设备可选用实际载流量60％～100%之间的导线。
    根据不同的工作环境和温度、导线的走向、接插件的数量（即电压降的大小）等，可适当改变导线的截面积。导线截面积的计算，可采用下边的2个经验公式：
                I＝P/Us·A＝I·ρ·L/Ud
                      I＝AX10＋8/2
    式中：I----电流，A
      P----功率，W
      Us----系统电压，V
    A----导线截面积，m2mm
      Ud----允许最大电压降损失，V
      ρ----铜电阻率，（） "m
      L----导线长度，m

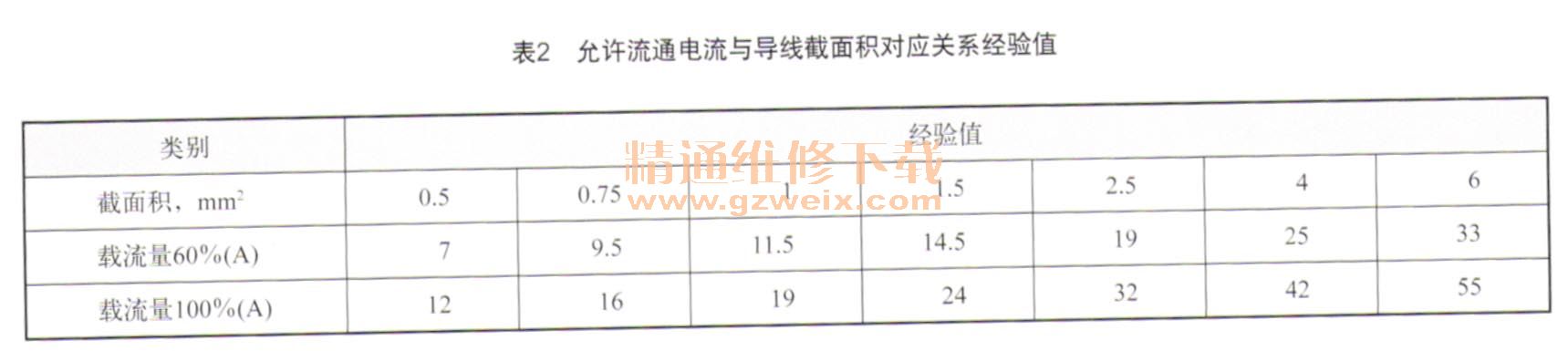

    允许流通电流与导线截面积关系经验理论值（比按上面公式计算值偏大）如表2所示。
