检修奔驰E240仪表蓄电池报警灯点亮
来源:本站整理  作者:佚名  2012-05-09 07:02:46

一辆行驶里程超18万KM的奔驰E240轿车,车辆为W211底盘。

车主反映:车辆在行车过程中仪表的蓄电池报警灯点亮(如图1所示),随即将车开到我处进行检查。



接车后连接DAS进行快速诊断,在蓄电池控制模块中有9092(附加蓄电池未连接或不存在)的故障码,无法清除。在数据流中发现主蓄电池的充电正常,附加蓄电池的电压为0V。在右侧前风挡玻璃下找到了附加蓄电池,发现其电能已经完全耗尽。按照维修指导检查了附加蓄电池的F30保险丝和附加蓄电池继电器到蓄电池控制模块的线路,都正常的情况下,更换了附加蓄电池和附加蓄电池继电器,再启动车辆,故障依旧。

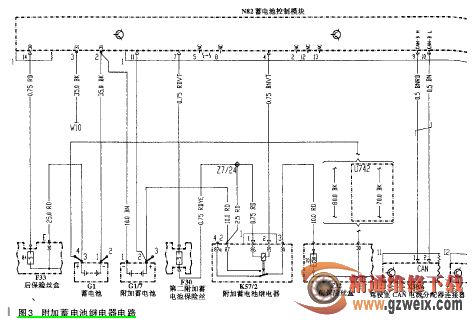

检测发现又多了一个9071(检查附加蓄电池继电器或连接到该部件的导线)故障码,如图2所示。是什么原因使原来的故障没有排除又多了一个故障码呢?难道是新换的部件有问题吗?再次检测了这两个部件,没有异常。附加蓄电池继电器的相关线路也检查过了,没有问题。再次仔细看了电路,如图3所示,在电路图中,附加蓄电池继电器85和86脚的线路到控制模块的线路是没有问题的,在实际的线路中没有找到附加蓄电池继电器到控制模块7脚的这条线。
