NTG2概述：
    在2004年春季上市的C级精致版上MOST的设计又一次发生重大变化，化引入了NTG这个名词，并将C级精致版上MOST系统定义为NTG2。
    NTG2的特性：

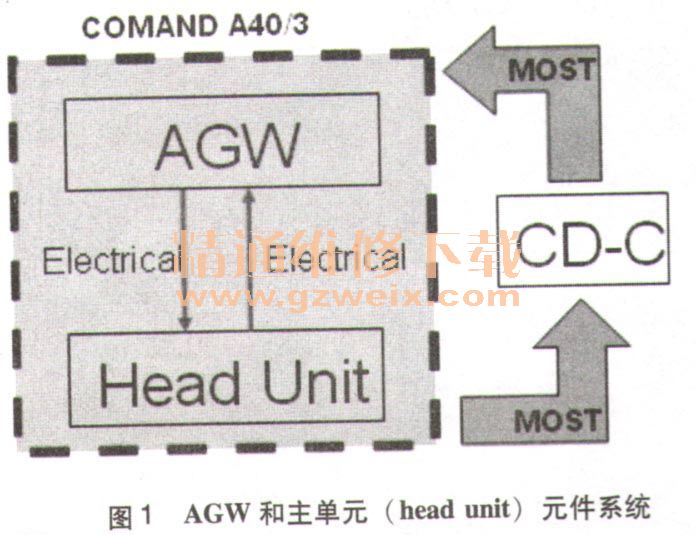

    AGW不再是一个单独元件，AGW和主单元（ head unit）组合成一个元件（图1）。然而在诊断时还是作为两个元件（Head unit和AGW）存在。Head unit和AGW之间通过电子MOST节点连接。如果车辆没有其他系统，例如CD，Changer、Sound system、Telephone、TV、Navigation等，那么就只有电信号在AGW和Head unit之间传输，MOST环就处于关闭模式。只有当车辆装备了这些系统并且由DAS诊断仪对其进行重新配置，那么MOST环就可以使用。

    之前配置：Master - AGW、元件1-主控单元（head unit）、元件2-空、元件3-空：
    安装CD - C后进行配置：Master - AGW、元件1 -CD-C、元件2-主控单元（head unit）、元件3-空。
本节以常见车型164底盘ML350（改款前）为例对NTG2版本车载娱乐系统进行介绍。

    一、164底盘车型车载娱乐系统简介
    从国家版本来区分，常见ML350车型有欧规和美规两种，两者车载娱乐系统在配置上不尽相同。

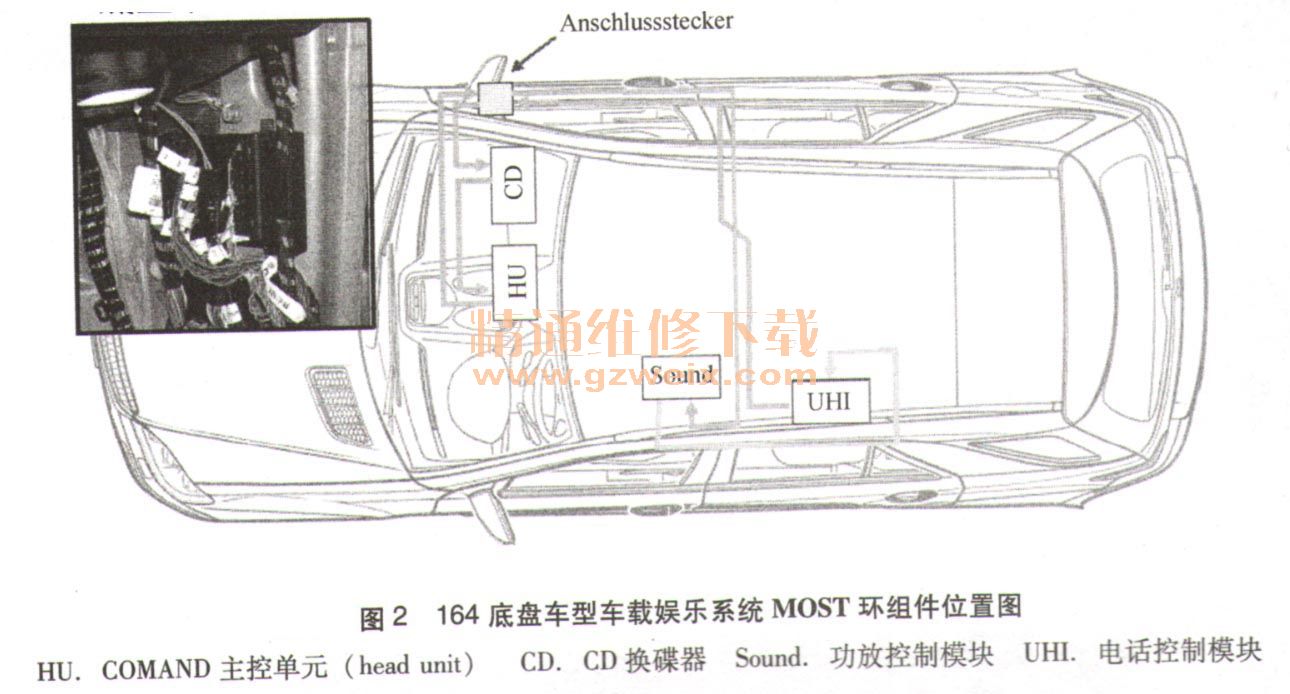

    1. 164底盘车型车载娱乐系统MOST环组件位置图（图2）

    2. 164底盘车型MOST环组件网络图（图3）

    3. 164底盘车型COMAND系统部件位置图
   （1） COMAND系统部件组成左侧视图（图4）。

   （2） COMAND系统部件组成右侧视图（图5）。

    4. 164底盘车型COMAND系统部件控制框图（图6）

    5．部件概述
    （1）带换盘机的CD播放器部件说明。
    A2/6的CD换盘机安装在手套箱中（图7）。它具备多媒体传输系统（MOST）接口和唤醒线路输入。

（2）卫星收音机部件说明（美国版车系）。
    在车型164.1中，卫星收音机（SDAR）控制模块位于左侧位置（图8），而在车型164.8中，位于第二排座椅下方的中央位置。相关的卫星收音机（SDAR）天线（A2/93 a5）集成在车顶天线模块（A2/93）内。卫星收音机（SDAR）天线从卫星和地面发射站（通常在城市中）接收信号。通过同轴电缆将信号发送到卫星收音机（SDAR）控制模块。卫星收音机（SDAR））控制模块解码收到的信号，并通过多媒体传输系统（MOST）将其发送到驾驶室管理和数据系统（COMAND）。

    （3）音响放大器部件说明。
    音响系统放大器安装在驾驶员座椅下方（图9）。音响放大器（N40/3）属于选装设备。音响放大器的操作和设置都在主机设备上进行。音响放大器通过MOST总线接收所有输入信号，即音频信号和控制信号。扬声器直接通过导线连接。它是一个音频信号放大器，用于产生自然、清晰、不失真的声音。

    音响系统放大器包括：线性放大级、均衡器的高清晰数字滤波结构、用于数字信号处理的电子设备。
    音响系统放大器利用最新的数字信号处理技术工作。这意味着使用数字算法处理音频磁迹以改善音频范围的音质特性。音响系统放大器通过多媒体传输系统（MOST）接收所有输入和控制信一号。音响系统放大器由COMAND操作显示和控制模块（A40/3） （COMAND APS带导航系统，代码527）或者音响和导航装置（A2/56）  （Audio 50 APS无线电设备，代码525）或无线电设备（A2）（梅赛德斯-奔驰20无线电设备，代码523）控制。
