（4）音响放大器麦克风部件说明。
    用于记录车内噪声及行驶噪声等级的B25/6麦克风安装在车内后视镜饰件内（图10）。麦克风通过独立线路直接与音响放大器（N40/3）连接。音量控制根据输入的信号进行调节。可以实现车速感应音量控制功能。

    声音放大器麦克风位于车顶控制板控制模块（N70）中。它测量车内噪声然后将这些发送给音响系统放大器。音响系统放大器评估测量结果，然后调节激活的音频源的音量。对于静音功能有一个外部输入通过自动紧急求助电话系统（TELE AID）（紧急呼叫系统）用于“电话静音”和紧急呼叫静音。音响系统放大器装备有动态音量调节。为实现动态音量调节功能通过一个单独的声音放大器麦克风（B25/6）测量车内音量。使用这个测量到的音量，根据背景噪声动态调节音量等级。
    6．天线系统概述

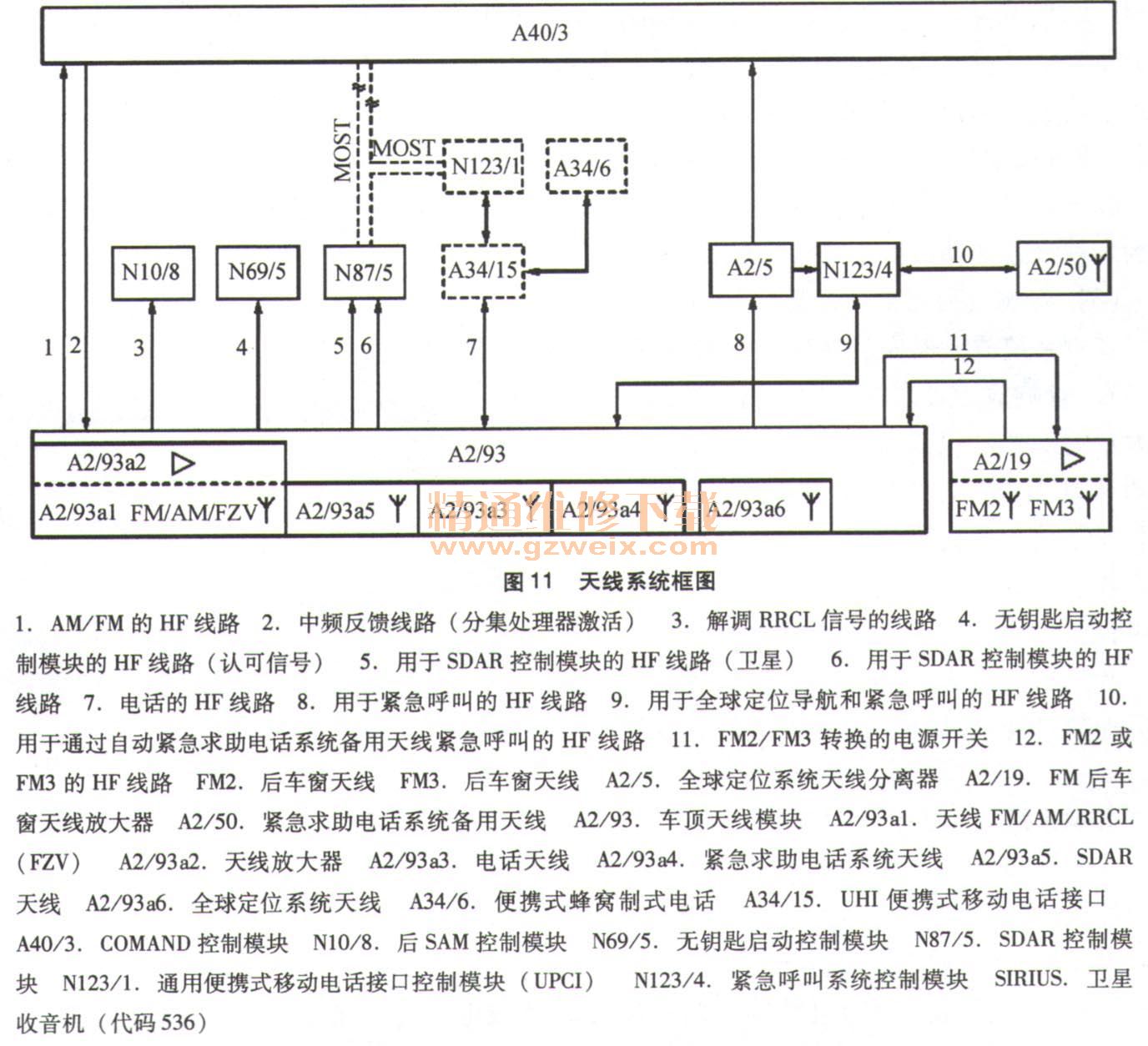

    （1）天线系统框图（图11）。

    （2） FM后车窗天线放大器部件说明。
    FM后车窗天线放大器位于后车窗下方的左后活板上（图12）。通过抑制电路依据高频将FM后车窗放大器与车辆电气系统分离。天线FM2和FM3与FM后车窗天线放大器相连。通过一个由车顶天线模块A2/93切换的开关电压将来自天线FM2或FM3的信号发送给车顶天线模块。

    （3）天线分离器GPS部件说明。
    天线分离器GPS位于第二排座椅中左侧座椅下方的左后部（图13）。它用于分发GPS信号。天线分离器GPS接收来自GPS天线A2/93 a6的信号然后将这些信号分发给GPS接收器、COMAND操作、显示和控制模块（A40/3）和紧急呼叫系统控制模块。

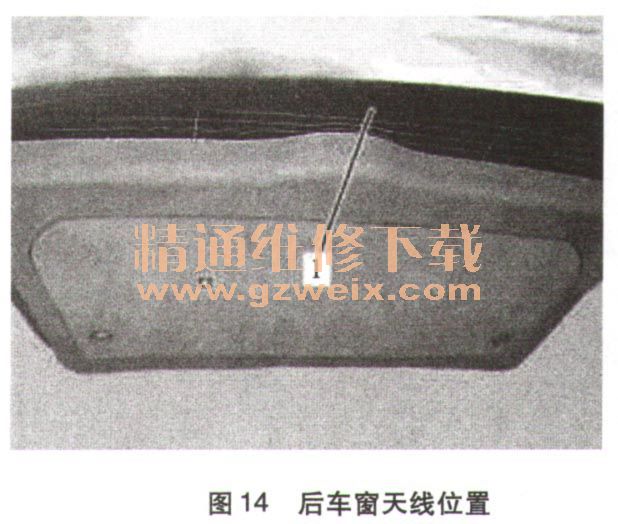

    （4）后车窗天线部件说明。
    天线FM2和FM3天线集成在后车窗中（图14）。它们与FM后车窗天线放大器（A2/19）相连。通过将电磁无线电波转换为电压来接收数据和语音信息。

    （5）天线放大器A2/19部件说明。
    用于接收FM（调频）的附加天线集成在加热式后风挡玻璃内（图15），并通过天线放大器（A2/19）与天线模块相连。

    （6）车顶天线模块部件说明。
    车顶天线模块A2/93安装在车顶内衬下面的后部区域（图16）。

    天线放大器部件概述：
    按照国家版本不同，车顶天线模块中的天线放大器（A2/93a2）配置也不同。它放大和过滤以下信号：
    ·AM、FM
    ·无线电遥控中央锁止RRCL
    ·无钥匙启动（KG）（代码889无钥匙启动）
    FM/AM/RRCL天线设计为车顶天线模块中的一条电线天线并直接与天线放大器相连。
    负责以下信号处理：
    ·FM接收：过滤和放大无线电接收的FM频率
    ·AM接收：过滤和放大无线电接收的AM频率（长、中和短波）
    ·RRCL接收：解调RRCL信号然后直接传送给后SAM控制模块（N10/8）
    ·KG接收：KG信号（认可信号）直接传送给无钥匙启动控制模块（N69/5）
    车顶天线模块的附加任务：为COMAND操作、显示和控制模块（A40/3）、无线电遥控中央锁止和无钥匙启动（代码889）提供天线信号，为通信和远程信息处理提供额外的天线信号。它们是：电话天线信号（配备便携式电话UPCI）和用于导航的GPS（带导航系统）天线信号。
    天线分集功能（FM）：分集功能用于减少接收干扰。集成在车顶天线模块中的分集功能的任务是进行FM （FM I-FM3）天线之间的接收敏感切换，确保获得最佳可能的接收效果。首先，COMAND控制模块接收来自车顶天线模块的有源天线信号。COMAND操作、显示和控制模块使用接收到的FM信号产生ZF参考信号。参考信号通过单独的线路发送给车顶天线模块。解调后，分集功能检查ZF信号是否含有干扰。如果存在干扰分集功能自动转换到3个FM天线中的下一个。转换速度取决于干扰发生的频率。这样防止在FM接收信号很弱的区域在天线之间进行连续切换，从而避免对接收产生干扰。
    无线电遥控中央锁止信号（RRCL）的解调在车顶天线模块的天线放大器中完成。解调过程中，由接收到的高频信号产生有用的信号，通过单独的线路发送到后SAM控制模块。
