7．开关位置扫描功能
    多功能转向盘左按钮组S110和右按钮组S111的操作信号通过局域网络（LIN）由转向柱模块（N80）读取。转向柱模块将按钮信号发送到C级控制器区域网络总线（发动机舱CAN C作进一步处理，并通过中央网关N93将其发送到CAN B以转发到各个控制模块。

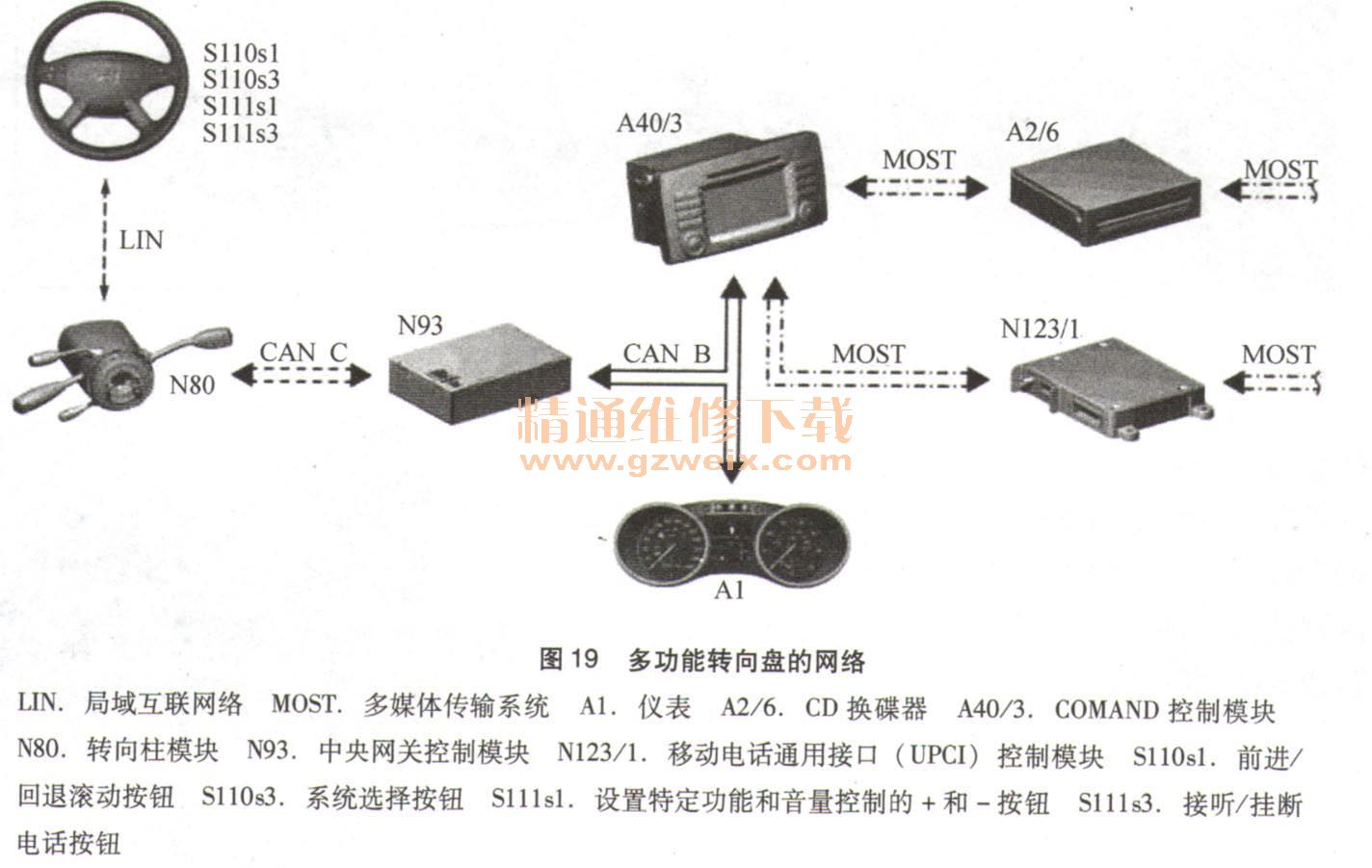

    多功能转向盘的网络，如图19所示。

     8．电话模式功能
    UPCI（通用便携式移动电话接口）N123/1控制模块，UPCI（通用便携式移动电话接口）插座（A34/15）以及便携式移动电话（A34/6）为经销商选购件，车辆仅提供预安装。便携式移动电话可以置于中央扶手中的UPCI（通用便携式移动电话接口）插座并因此与UPGI（通用便携式移动电话接口）控制模块连接。UPCI（通用便携式移动电话接口）控制模块连接于多媒体传输系统（MOST）总线。
    只有在免提模式下当移动电话插入到位时才能拨打电话。
    自动紧急求助电话系统的紧急呼叫系统（代码359）为独立系统，它与便携式移动电话系统无关。
    电话功能是早期M1350的选配装置，需要开通电话功能时首先应检查车辆是否配备通用移动电话预留接口等装置。UPCI预装选装装备包括：后排长座椅下面的UPCI控制装置、电缆组及便携式移动电话托座连接器、天线模块内的天线、补偿器。选装装备移动电话便携式移动电话还包括：具有蓝牙功能的便携式移动电话完整组件。
    注意：以下电话的托座作为UPCI选装装备的一部分提供：Nokia 6310、Motorola V60i、Siemens S45 i。
    UPCI控制装置（选装装备）N123/1安装在后排左侧座椅下面（图20）。托座支架的连接板位于上扶手内，可供安装电话专用支架。电话功能的音频输入依靠麦克风B25/12、B25/12中有4个麦克风，它们都位于车辆的内部后视镜内（图21），由UPCI电话操纵单元N123/1单独读取并进行评估。




    相关资料：2015年4月奔驰WIS维修系统
