友情链接：驰车AIRmatic空气悬架系统简介
    奔驰W221、W220、W211及W164等车型安装有AIR matic空气悬架系统。AIRmatic的英文全称为Adaptiveintelligent ride control，中文翻译为自适应式智能悬架系统，因为此悬挂系统的弹性元件使用的是空气弹黄，所以称为AIRmatic空气悬架系统。

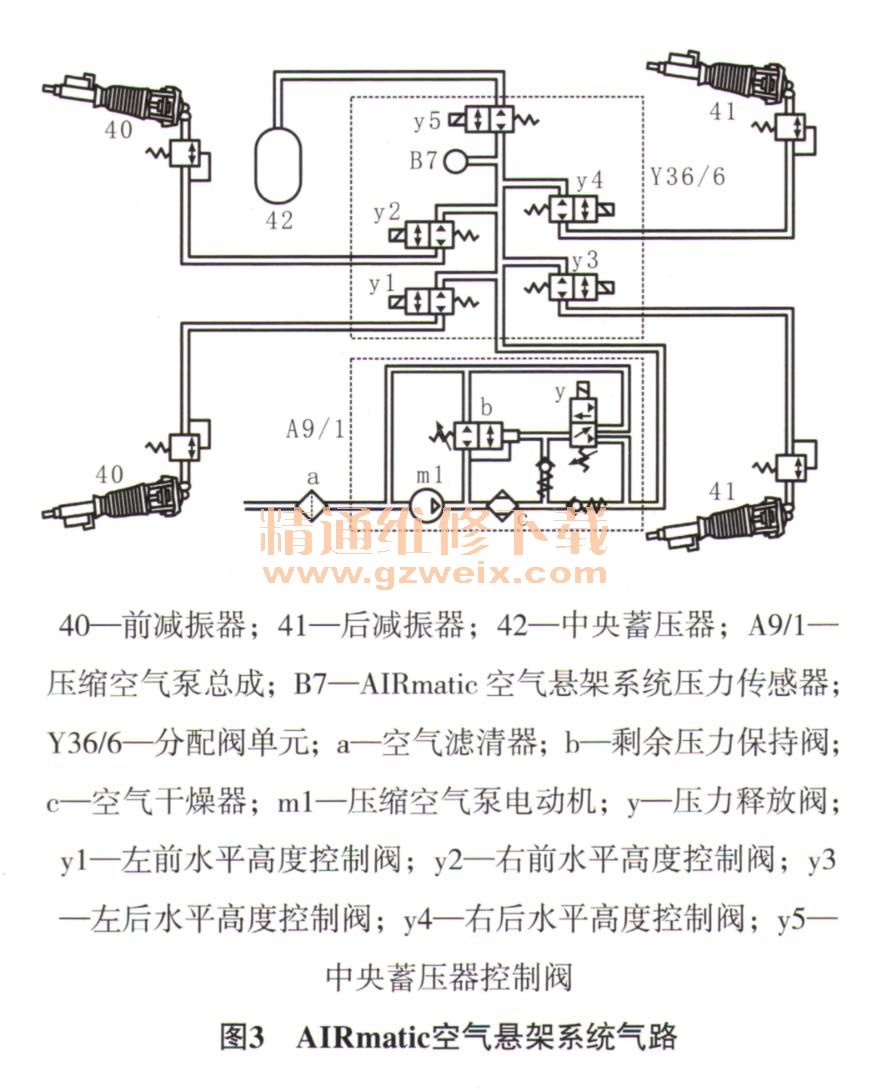

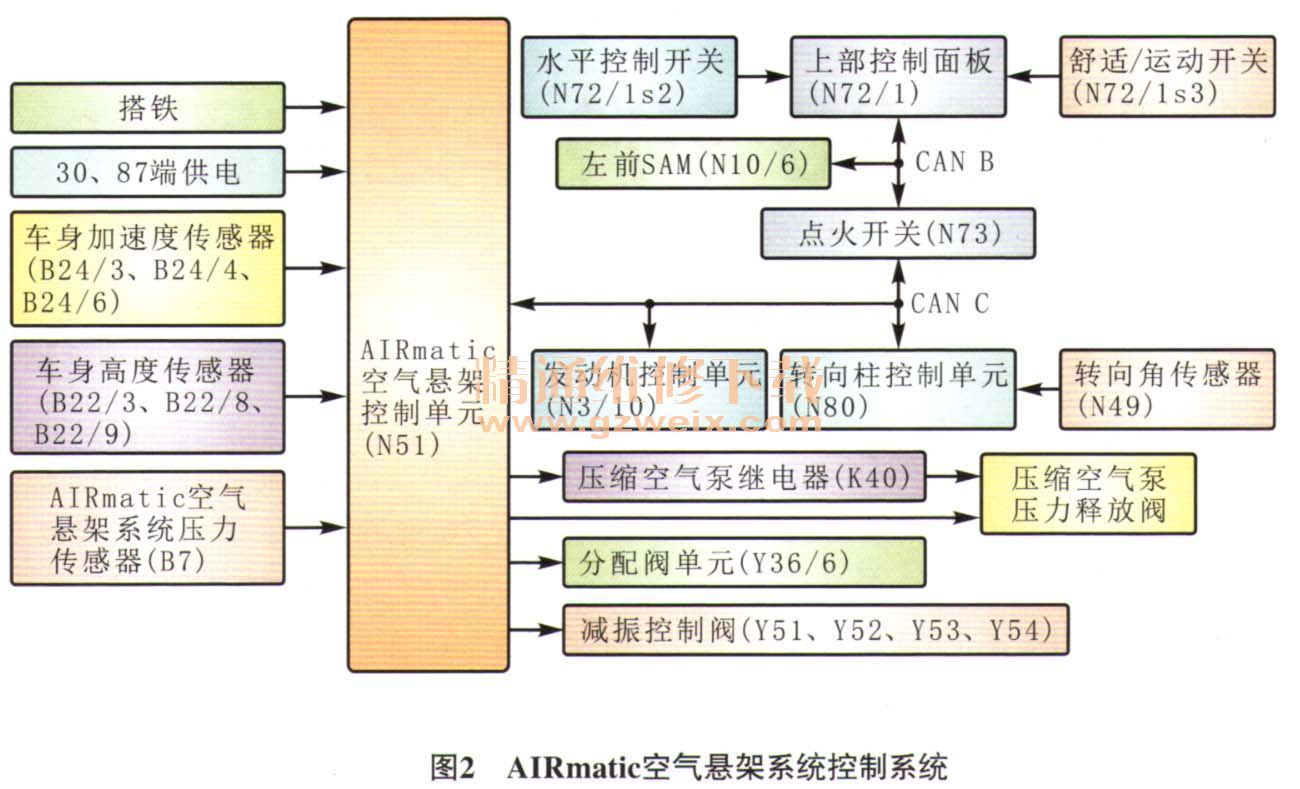

    如图2和图3所示，AIRmatic空气悬架系统主要由4个减振器、4个减振控制阀、压缩空气泵、分配阀单元、3个车身高度传感器、3个车身加速度传感器及AIRmatic空气悬架控制单元等组成。AIRmatic空气悬架系统不但可以根据驾驶条件、载荷及驾驶人需求改变车身高度，还具有ADS（Adaptive damping system，自适应悬架系统）功能，可根据行驶路况及驾驶人需求改变减振能力。

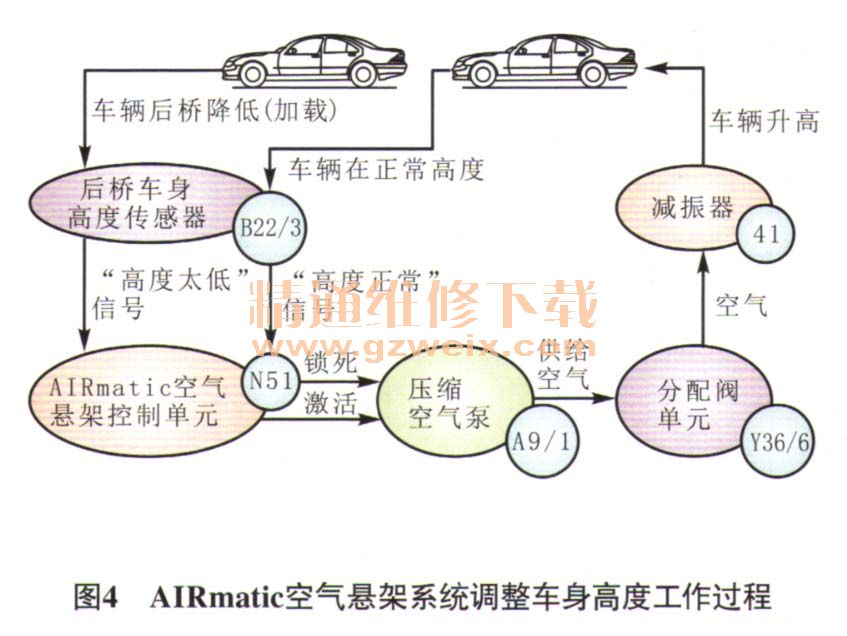

    如图4所示，当车辆后桥高度因负载而降低时，后桥车身高度传感器将后桥高度信号发送至AIRmatic空气悬架控制单元；AIRmatic空气悬架控制单元激活空气压缩机向分配阀单元提供压缩气体，并打开分配阀单元内部左后和右后水平高度控制阀；分配阀单元向左后和右后减振器充气，使车辆后桥升高至正常高度。另外AIRmatic空气悬架系统也可以使用中央蓄压器中的压缩气体来调节车身高度。
